Подводные лодки составляют основной костяк морского вооружения России. Они способны выполнять ряд стратегически важных задач. Их используют для уничтожения вражеских кораблей, различных подводных и надводных объектов, а также поражения целей в прибрежной акватории противника. К тому же они способны незаметно выполнять боевые задания и покидать места временной дислокации. Считается, что подводные флоты Российской Федерации и США являются самыми сильными, и эти державы делят пальму первенства в господстве над Мировым океаном.
Как зарождался атомный подводный флот
В середине прошлого столетия, в 1954 году, на воду был спущен «Наутилус», который считается первой атомной подлодкой, выпущенной США. Разработки подводного судна типа SSN 571 велись с 1946-го, и уже в 1949 году началось его строительство. Основой для конструкции послужила немецкая военная подлодка 27-й серии, конструкцию которой американцы изменили до неузнаваемости и установили в ней атомную энергоустановку. До начала 1960 года был налажен выпуск первых АПЛ проекта EB 253-A, более известных как субмарины «Скейт».
Спустя всего лишь 5 лет, в начале 1959 года, появился проект 627, ставший первой атомной подлодкой Советского Союза. Ее сразу же приняли на вооружение ВМФ. Вскоре после этого советскими конструкторами был разработан проект 667-A, который изначально задумывался для применения в качестве подводного крейсера-ракетоносца для выполнения стратегических задач (РПКСН). Собственно, принятие 667-х на вооружение в качестве боевых единиц принято считать началом развития II поколения атомных подлодок СССР.
В 1970 г прошлого столетия в Союзе был принят и одобрен проект 667-Б. Это была АПЛ, носившая название «Мурена». Она была оснащена мощным морским БРК (ракетный баллистический комплекс) «Д-9» межконтинентального использования. Вслед за этой подлодкой появилась «Мурена-М» (проект 667-БД), а уже в 1976 г советский флот получил на вооружение первую серию подводных ракетоносцев ─ проект 667-БДР. Они вооружались ракетами, которые имели разделяющиеся боеголовки.
Дальнейшее развитие подлодок стран-лидеров осуществлялось таким образом, что в основу конструкции легли бесшумные гребные винты и некоторые изменения в корпусе. Так, в 1980 г. появилась первая подлодка ударного типа, которая стала проектом 949 III поколения. Для выполнения ряда стратегических задач на ней использовались торпеды, а также крылатые ракеты.
Немногим позже появился проект 667-АТ, флагманом которого стала атомная подлодка К423. Ее приняли в 1986 г. на вооружение советского флота. Также стоит отметить, что этому проекту удалось дожить до наших дней. Как и другие атомные подводные лодки России, в число действующих боевых единиц флота входит модель К395 проекта 667.
Нельзя не отметить и созданные в 1977 г. советские подлодки. Они стали модификацией проекта 667 ─ 671 РТМ, которых до конца 1991 г. было построено 26 единиц. Вскоре после этого были созданы первые отечественные многоцелевые АПЛ, корпус которых был изготовлен из титана ─ "Барс-971" и 945, известные как «Барракуда».
Полста ─ много или мало?
На вооружении подводного флота РФ числится 76 единиц подлодок различного класса, среди которых РПКСН, АМПЛ (многоцелевые), дизельные, а также суда спецназначения. На вопрос о том, сколько атомных подводных лодок в России, можно ответить таким образом: их 47 единиц. Необходимо отметить, что это очень большое количество, поскольку постройка одной АПЛ обходится сегодня государству свыше 1 миллиарда долларов. Если учитывать суда, находящиеся на переоснащении и в судоремонтных вервях, то количество атомных подводных лодок в России будет равно 49. Для сравнения приведем некоторые данные о подлодках, стоящих на вооружении сверхдержав. Американский подводный флот насчитывает 71 боевую единицу подлодок, а у Великобритании и Франции их числится по 10 единиц.
Атомные тяжелые крейсеры-ракетоносцы
Наиболее крупными и опасными с точки зрения поражения вражеской силы и разрушающей способности считаются тяжелые ракетоносцы. Такие атомные подводные лодки России на вооружении находятся в количестве 3 единиц. Среди них и ракетоносец «Дмитрий Донской» (тяжелый крейсер ТК208), а также «Владимир Мономах». Они были построены по проекту 945. Их вооружение представлено ракетной системой «Булава».
Крейсер ТК-17 типа «Акула», являющийся составной частью проекта 941УМ, находится на вооружении подводного флота и именуется «Архангельском». Лодка ТК-20 имеет название «Северсталь», и она была также построена по этому проекту. Одной из причин вывода их из строя является нехватка баллистических ракет P-39. Отметим также, что эти суда являются одними из самых больших в мире, а их общее водоизмещение составляет около 50 тыс. тонн.
В начале 2013 г. на АПЛ К-535 (проект 955 «Борей»), получившей имя Юрия Долгорукого, был поднят флаг. Эта подлодка стала головным подводным ракетным крейсером Северного флота. Не прошло и года, как уже в декабре Тихоокеанский флот получил на вооружение К-550. Эта АПЛ носит имя Александра Невского. Все лодки представляют собой стратегические ракетоносцы IV поколения.
Стратегические атомные подлодки «Дельфин»
Проект 667-БДРМ представляют атомные подводные лодки ВМФ России в количестве 6 единиц:
- «Брянск» ─ К117;
- «Верхотурье» ─ К51;
- «Екатеринбург» ─ К84;
- «Карелия» ─ К118;
- «Новомосковск» ─ К407;
- «Тула» ─ К114.
В середине 1999 г. атомный крейсер К64 перестал быть действующей единицей ВМФ и его сняли с вооружения. Все атомные подводные лодки России (фото некоторых можно увидеть выше), входящие в состав проекта, состоят на вооружении Северного МФ.
Проект 667-БДР. Атомные лодки «Кальмар»
По своему количеству в составе ВМФ современные атомные подводные лодки России класса «Кальмар» идут сразу за «Дельфинами». Строительство лодок по проекту 667БДР началось еще до начала 1980 г в СССР, поэтому большая часть АПЛ уже списана и пришла в негодность. На сегодняшний день на вооружении российского флота имеется лишь 3 единицы таких подводных крейсеров:
- «Рязань» ─ К44;
- «Святой Георгий Победоносец» ─ К433;
- «Подольск» ─ К223.
Все субмарины состоят на вооружении Тихоокеанского флота РФ. Самой «молодой» из них считается «Рязань», поскольку ее пустили в эксплуатацию позже остальных, в конце 1982 г.
АПЛ многоцелевого назначения
Многоцелевые атомные подводные лодки России, которые были собраны согласно проекту 971, считаются самыми многочисленными в своем классе («Щука-Б»). Они способны уничтожать цели в прибрежной акватории, на берегу, а также поражать подводные сооружения и объекты, находящиеся на поверхности воды. Северный и Тихоокеанский флоты имеют на своем вооружении 11 АПЛ этого типа. Однако 3 из них по различным причинам больше не будут эксплуатироваться. Например, АПЛ «Акула» не используется вообще, а «Барнаул» и «Барс» уже переданы в утилизацию. Подлодка «Нерпа» К152 с 2012 г по контракту была продана в Индию. Позже ее передали на вооружение индийскому ВМФ.
Проект 949А. Многоцелевые АПЛ «Антей»
Атомные подводные лодки России проекта 949А присутствуют в количестве 3 единиц и входят в состав Северного флота. 5 АПЛ «Антей» стоят на вооружении флота Тихого океана. Когда задумывалась эта субмарина, то предполагалось ввести в эксплуатацию 18 единиц. Однако дефицит финансирования дал о себе знать, поэтому их было спущено на воду всего лишь 11.
Сегодня атомные подводные лодки России класса «Антей» находятся на вооружении флота в количестве 8 боевых единиц. Несколько лет назад субмарины «Красноярск» К173 и «Краснодар» К178 были отправлены на разборку и утилизировались. 12.09.2000 г в акватории Баренцева моря произошла трагедия, унесшая жизнь 118 российских моряков. В этот день затонул АПРК проекта «Антей» 949А «Курск» К141.
АПЛ «Кондор», «Барракуда» и «Щука» многоцелевого использования
С начала 80-х до 90-х годов были построены 4 лодки, которые являлись проектами 945 и 945А. Они получили названия «Барракуда» и «Кондор». Согласно 945 проекту, были построены атомные подводные лодки России «Кострома» Б276 и «Карп» Б239. Что касается проекта 945А, то по нему были созданы «Нижний Новгород» Б534, а также «Псков» Б336, изначально поставленные на вооружение Северного флота. Все 4 субмарины несут службу по сей день.
Также на вооружении имеется 4 подлодки многоцелевого проекта «Щука» 671РТМК, среди которых:
- «Обнинск» ─ Б138;
- «Петрозаводск» ─ Б338;
- «Тамбов» ─ Б448;
- «Даниил Московский» ─ Б414.
Министерство обороны планирует списать эти лодки и заменить их боевыми единицам совершенно нового класса.
АПЛ 885 типа «Ясень»
На сегодняшний день ПЛАРК «Северодвинск» является единственной действующей подлодкой этого класса. 17 июня прошлого года на К-560 состоялось торжественное поднятие флага. В течение ближайших 5 лет планируется создать и спустить на воду еще 7 таких судов. Уже полным ходом идет постройка подлодок «Казань», «Красноярск» и «Новосибирск». Если «Северодвинск» является проектом 885, то остальные лодки будут созданы по проекту улучшенной модификации 885М.
Что касается вооружения, то АПЛ «Ясень» будут оснащаться сверхзвуковыми крылатыми ракетами типа «Калибр». Дальность стрельбы этих ракет может составлять 2.5 тыс. км,и они представляют собой высокоточные снаряды, основной задачей которых будет уничтожение вражеских авианосцев. Также планируется, что АПЛ «Казань» будет оснащаться принципиально новым оборудованием, которое ранее не использовалось при разработке подводных аппаратов. Мало того, по ряду технических характеристик, в первую очередь благодаря минимальному уровню шума, обнаружить такую субмарину будет весьма проблематично. К тому же эта многоцелевая подлодка составит достойную конкуренцию американскому SSN575 Seawolf.
В конце ноября 2012 г осуществлялись испытания ракетного комплекса «Калибр». Стрельба проводилась из погруженной субмарины «Северодвинск» по наземным целям с расстояния 1.4 тыс. км. К тому же была запущена сверхзвуковая ракета типа «Оникс». Произведенные запуски ракет оказались успешными и доказали целесообразность своего применения.
К началу 70-х годов главные участники ядерной гонки СССР и США вполне обоснованно сделали ставку на развитие атомного подводного флота, оснащённого межконтинентальными баллистическими ракетами. В результате этого противостояния на свет появилась самая большая в мире подводная лодка.
Противоборствующие стороны приступили к созданию атомных тяжёлых ракетных крейсеров. Американский проект – АПЛ типа «Огайо» предполагал размещение 24 межконтинентальных баллистических ракет. Нашим ответом стала подводная лодка проекта 941, условно названная «Акула», известная больше как «Тайфун».
История создания
Выдающийся советский конструктор С. Н. Ковалёв
Разработка Проекта 941 была поручена коллективу ленинградского ЦКБМТ «Рубин», которым бессменно несколько десятилетий подряд руководил выдающийся советский конструктор Сергей Никитович Ковалёв. Строительство лодок осуществлялось на северодвинском предприятии «Севмаш». Во всех отношениях это был один самых грандиозных советских военных проектов, до сих потрясающих своими масштабами.
Своим вторым названием — «Тайфун» «Акула» обязана генсеку ЦК КПСС Л. И. Брежневу. Именно так он представил её делегатам очередного съезда партии и всему остальному миру в 1981 году, что в полной мере отвечало её всесокрушающему потенциалу.

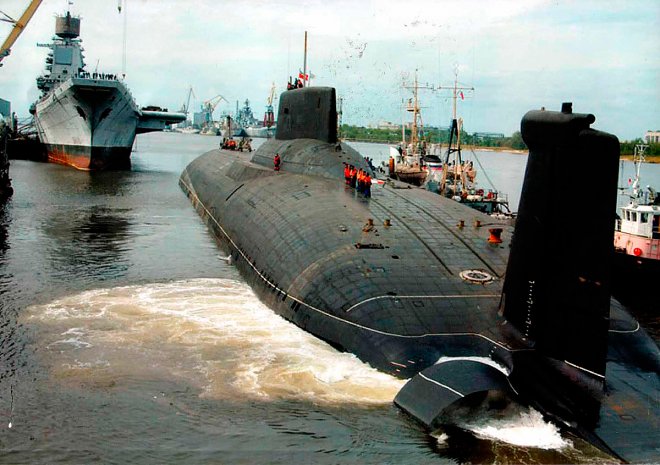

Компоновка и размеры
Особого внимания заслуживают размеры и компоновка ядерного подводного исполина. Под оболочкой лёгкого корпуса находился не совсем обычный «катамаран» из 2-х прочных корпусов, расположенных параллельно. Для торпедного отсека и центрального поста с примыкающим к нему отсеком радиотехнического вооружения были созданы герметичные отсеки капсульного типа.
Все 19 отсеков лодки сообщались между собой. Горизонтальные складывающиеся рули «Акулы» располагались в носовой части лодки. На случай всплытия её из-подо льда было предусмотрено значительное усиление боевой рубки округлой крышкой и специальными подкреплениями.
«Акула» поражает своими исполинскими размерами. Не зря она считается самой большой подводной лодкой в мире: её длина — почти 173 метра соответствует двум футбольным полям. Что касается подводного водоизмещения, то здесь также не обошлось без рекорда – около 50 тыс. тонн, что почти втрое превышает соответствующую характеристику американской «Огайо».
Характеристики
Подводная скорость у главных конкурентов была одинаковой – 25 узлов (чуть более 43 км/ч). Советская ядерная могла нести дежурство в автономном режиме в течение полугода, погружаясь на 400-м глубину и, имея в резерве дополнительно 100 метров.Сравнительные данные по современным РПЛ СН | ||||||
---|---|---|---|---|---|---|
Проект 941 | Ohio | Проект 667БДРМ | Vanguard | Triomphant | Проект 955 | |
Страна | Россия | США | Россия | Великобритания | Франция | Россия |
Годы постройки | 1976-1989 | 1976-1997 | 1981-1992 | 1986-2001 | 1989-2009 | 1996-н.в. |
Построено | 6 | 18 | 7 | 4 | 4 | 2 |
Водоизмещение, т надводное подводное | 23200 48000 | 16746 18750 | 11740 18200 | 12640 14335 | 14720 24000 |
|
Число ракет | 20 Р-39 | 24 Trident | 16 Р-29РМУ2 | 16 Trident | 16 M45 | 16 Булава |
Забрасываемый вес, кг | 2550 | 2800 | 2800 | 2800 | н.д. | 1150 |
Дальность, км | 8250 | 7400-11000 | 8300-11547 | 7400-11000 | 6000 | 8000 |
Чтобы привести в движение этого монстра, его оснастили двумя 190-мегаваттными ядерными реакторами, которые приводили в действие две турбины мощностью около 50 тыс. л.с. Двигалась лодка, благодаря двум 7-лопастным гребным винтам диаметром более 5,5 метров.
«Экипаж машины боевой» состоял из 160 человек, более трети которого – офицеры. Создатели «Акулы» проявили поистине отеческую заботу о бытовых условиях экипажа. Для офицеров были предусмотрены 2-х и 4-х местные каюты. Матросы и старшины располагались в маломестных кубриках с умывальниками и телевизорами. Во все жилые помещения подавался кондиционированный воздух. В свободное от вахты время члены экипажа могли посетить бассейн, сауну, спортзал или отдохнуть в «живом» уголке.
![](https://i1.wp.com/soldat.pro/wp-content/uploads/2018/07/d6119cd83cd6e28335e74cfb39a04af6.jpg)
АПЛ пр. 971 (шифр «Барс») разработана в СПМБМ «Малахит» под руководством Г.Н. Чернышова. Относится к ПЛА третьего поколения и является в полном смысле этого слова многоцелевой. Она предназначена для поиска, обнаружения и слежения за ПЛАРБ и АУГ противника, их уничтожения с началом боевых действий, а также нанесения ударов по береговым объектам. При необходимости лодка может нести мины.
Атомная подводная лодка К-335 «Гепард» — видео
Первоначально АПЛ пр. 971 рассматривалась как «стальной» аналог титановой атомной подводной лодки пр. 945, предназначавшийся для увеличения темпов постройки ПЛА третьего поколения. Однако СПМБМ «Малахит», имея большой опыт проектирования многоцелевых лодок, на базе вооружения, механизмов и оборудования, созданных для пр. 945, разработало, по-существу, новый корабль третьего поколения. Самые малошумные отечественные АПЛ По мнению специалистов, по уровню физических полей сопоставимы с такими кораблями, как АПЛ ВМС США Seawolf.
АПЛ пр. 971 является двухкорпусной и имеет «лимузинное» ограждение выдвижных устройств, а также высокое кормовое оперение, на котором расположен обтекатель для буксируемой антенны ГАК. Прочный корпус выполнен из высокопрочной стали с высоким пределом текучести (100 кгс/мм2) и делится прочными переборками на шесть отсеков.
Все основное оборудование и боевые посты АПЛ пр. 971 размещены на амортизаторах в зональных блоках, представляющих собой пространственные каркасные конструкции с палубами. Зональные блоки изолированы от корпуса лодки резинокордными пневматическими амортизаторами. Благодаря использованию зональных блоков удалось существенно уменьшить уровень акустического поля, обезопасить экипаж и оборудование от динамических нагрузок, а также рационализировать технологию постройки корабля. В частности, монтаж оборудования и систем осуществлялся в цехе в зональном блоке, который затем заводился в обечайку отсека. Легкий корпус и наружная поверхность прочного корпуса облицованы единым резиновым противогидролокационным и шумопоглощающим покрытием.
Корабль имеет традиционное двухрядное расположение ТА. В носовом отсеке расположены стеллажи для хранения боезапаса с устройствами продольной, поперечной подач» и УБЗ. Под ТА находится выгородка с основной антенной ГАК. В ограждении рубки и выдвижных устройств размещаются некоторые из антенн ГАК и ВСК на весь экипаж.
Легкому корпусу приданы формы, оптимальные для подводного хода. Все отверстия и вырезы на нем закрываются обтекателями. На ПЛА пр. 97/ удалось реализовать комплексную автоматизацию боевых и технических средств, сосредоточить управление кораблем, его оружием и вооружением в ГКП. Все это позволило сократить экипаж до 73 человек. Начиная с К-263, на лодках пр. 97/ устанавливается СОКС, а с К-391- в надстройке ПУ для запуска средств комплекса гидроакустического противодействия, аварийная система порохового продувания ЦГБ (пороховые генераторы) и аварийные силовые сети.
Одновременно с постройкой кораблей данного типа осуществляется программа их модернизации, направленная на совершенствование акустических характеристик и расширение боевых возможностей. В частности, К-157 и К-335 при сохранении прежних обводов имеют вставку миной несколько метров для установки нового оборудования.
Первоначально предполагалось построить 20 ПЛА пр. 971. Зав. № 520 и зав. № 521, заложенные соответственно в 1990 и 1991 гт. на ССЗ им. Ленинского комсомола, 18.03.1992 г. исключили из списков флота. На этот момент они имели техническую готовность соответственно 25 и 12%. Задел оборудования и механизмов продолжает сохраняться на заводе-строителе.
По состоянию на декабрь 2001 г. в составе флота находились 13 ПЛА пр. 971.
Атомная подводная лодка К-480 «Барс» (зав. № 821, с 24.07.1991 г., с 13.10.1997 г. «Ак-Барс» СМП (г. Северодвинск): 22.02.1985 г.; 16.04.1988 г.; 31.12.1988 г. Входила в состав СФ и несла боевую службу в Атлантическом океане и Средиземном море. 06.04.1990 г. лодка совершила глубоководное погружение на предельную глубину. В 1998 г. ее исключили из боевого состава флота, передали ОРВИ на долговременное хранение и в пос. Гаджиево поставили на отстой.
Атомная подводная лодка К-317 «Пантера» (зав. № 822, с 10.10.1990). СМП (г.Северодвинск): 06.11.1986 г.; 21.05.1990 г.; 30.12.1990 г. Входит в состав СФ. В сентябре 1999 г. на СМП поставлена в средний ремонт.
К-401 «Волк» (зав. № 831, с 26.07.1991 г). СМП (г. Северодвинск): 14.11.1987 г.; 11.06.1991 г.; 29.12.1991 г. Входит в состав СФ. Выполнила две автономные боевые службы. С декабря 1995 г. по февраль 1996 г. в Средиземном море лодка осуществляла дальнее противолодочное прикрытие авианосной многоцелевой группы во главе с ТАВКР Адмирал флота Советского Союза Кузнецов
К-328 «Леопард»
(зав. № 832, с 24.01.1991 г). СМП (г. Северодвинск): 26.10.1988 г.;
28.06.1992г.; 15.12.1992 г. Входит в состав СФ Выполнила четыре автономные боевые службы
К-154 «Тигр» (зав. № 833, с 24.07.1991 г). СМП (г. Северодвинск): 10.09.1989 г.; 26.06.1993 г.; 29.12.1993 г. Входит в состав СФ Выполнила две автономные боевые службы С 1998 по 2002 г. на СМП прошла поддерживающий ремонт.
К-157 «Вепрь» (зав. № 834, с 06.04.1993 г). СМП (г. Северодвинск): 13.07.1990 г.; 10.12.1994 г.; 25.11.1995 г. Входит в состав СФ Выполнила одну автономную боевую службу и одну поисковую операцию.
Атомная подводная лодка К-335 «Гепард» (зав. № 835, с 22.02.1993 г). СМП (г. Северодвинск):23.09.1991 г.; 17.09.1999 г.; 05.12.2001 г. Входит в состав СФ.
К-337 «Кугуар» (зав. № 836, с 25.01.1994 г). СМП (г. Северодвинск): 18.08.1992 г.; Из-за отсутствия финансирования 22.01.1998 г. постройка корабля была приостановлена. Он находится на консервации в одном из цехов СМП. Корпусные конструкции, механизмы и оборудование К-337 предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»).
К-333 «Рысь» (зав. №. 837, с 07.02.1995 г). СМП (г. Северодвинск): 31.08.1993 г. Из-за отсутствия финансирования 06.10.1997 г. постройка корабля была приостановлена. Он находится на консервации в одном из цехов СМП. Корпусные конструкции, механизмы и оборудование К-333 предполагается использовать при постройке АПКР пр. 955 (шифр «Борей»).
К-284 «Акула» (зав. № 501, с 13.04.1993 г). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 06.11.1983 г.; 16.06.1984 г.; 30.12.1984 г. Головной корабль пр 971 Входил в состав ТОФ. В 2001 г. был исключен из боевого состава флота и передан ОРВИ на долговременное хранение.
К-263 «Дельфин» (зав. № 502, с 13.04.1993 г). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 09.05.1985 г.; 28.05.1986 г.; 30.12.1987 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-322 «Кашалот» (зав. № 513, с 13.04.1993 г. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 05.09.1986 г.; 18.07.1987 г.; 30.12.1988 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-391 «Кит», «Братск» с 01.09.1997 г. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 23.02.1988 г.; 14.04.1989 г.; 29.12.1989 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-331 «Нарвал» (зав. № 515, с 13.04.1993). ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 28.12.1989 г.; 23.06.1990 г.; 31.12.1990 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
К-419 «Морж», «Кузбасс» с 29.01.1998 . ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 28.07.1991 г.; 18.05.1992 г.; 31.12.1992 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
Атомная подводная лодка К-295 «Дракон», «Самара» с 30.08.1999. ССЗ им. Ленинского комсомола (г. Комсомольск-на-Амуре): 07.11.1993 г.; 05.08.1994 г; 28.07.1995 г. Входит в состав ТОФ и несет боевую службу в Тихом океане.
Атомная подводная лодка К-152 «Нерпа». «Чакра» (INS Chakra) с 23 января 2012 года, когда официально передана в лизинг в ВМС Индии
Тактико-технические характеристики АПЛ проекта 971 «Щука-Б»
Водоизмещение, т:
- надводное ……………………………………………………………….8 140
- подводное ……………………………………………………………… 10 500
Длина наибольшая, м ……………………………………………………….. 110.3
Ширина корпуса наибольшая, м ………………………………………………… 13,6
Осадка средняя, м …………………………………………………………… 9,68
Архитектурно-конструктивный тип ………………двухкорпусный
Глубина погружения, м:
- рабочая……………………………………………………………………. 480
- предельная…………………………………………………………………. 600
Автономность по запасам провизии, сут…………………………………………….100
Экипаж, чел…………………………………………………………………….73
Энергетическая установка:
Главные механизмы.
- тип………………………………………………………………………….АЭУ
- ППУ:
— марка………………………………………………………..ОК-9ВМ или ОК-650М.01
- количество х тип ЯР………………………………………………………..1 х ВВР
- тепловая мощность ЯР, МВт……………………………………………………190
— ПТУ:
- тип………………………………………………………………….блочная
- количество х мощность ГТЗА, л. с …………………………………………1 х 50 000
- количество х мощность АТГ, кВт…………………………………………….2 х 3 200
— количество х тип движителей ……………………………….. 1 х малошумный ВФШ
Резервные источники энергии и средства движения
- количество х мощность ДГ, кВт……………………………………………1 х 800
- аккумуляторная установка:
- тип АБ…………………………………………………………свинцово-кислотная
- количество х тип РСД ……………………………………………..2 х ВПК
- привод ВПК х мощность, кВт……………………………………………..ЭД х 300
Скорость хода наибольшая, уз:
— надводная………………………………………………………………..10
- подводная………………………………………………………………..33
Вооружение:
Ракетное:
- тип ракетного комплекса………………………………………………….«Гранат»
— тип КРСН………………………………………………………………РК-55
- вид старта………………………………………………..подводный, из 533-мм ТА
- тип ПЗРК……………………………………………………………. «Стрела-ЗМ»
- количество контейнеров для хранения ЗР…………………………………3
- боекомплект ЗР……………………………………………………………….18
Торпедное.
— количество х калибр ТА, мм……………………………………………4 х 650
- боезапас (тип) торпед…………………………………..12 (торпеды 65-76 или ПЛУР
…………………………………………………………..86Р и 88Р ПАРК «Ветер»)
- количество х калибр ТА, мм …………………………………………..4 х 533
— боезапас (тип) торпед и ПЛУР….28 (торпеды УСЭТ-80 или ПЛУР 83Р и 84Р ПАРК «Водопад», или М5 ПАРК «Шквал»)
- система подготовки ТА ………………………………………… «Гринда»
Радиоэлектронное:
- БИУС ………………………………………………………..«Омнибус»
- НК……………………………………………………………..«Симфония»
- КСС……………………………………………………………..«Молния-МЦ»
- система СС…………………………………………………..«Цунами-БМ»
— ГАК……………………………….«Скат-3» (МГК-540)
Ядерная энергетика и атомный подводный флот
Дата:
18/05/2009
Тема:
Атомный флот
В.А.Лебедев, к.т.н., проф., ЦНИИ ГНЦ РФ им. ак.А.Н.Крылова, председатель Правления Северо-Западного отделения Ядерного общества
В 2008 г. подводники, проектировщики, судостроители и судоремонтники отметили 50-летний юбилей атомного подводного флота. В человеческой жизни 50 лет - это много. Для мироздания - это лишь момент. Атомный подводный флот создавался усилиями всего советского народа, его учеными, специалистами и рабочими. И все-таки, основным действующим лицом, управляющим этой сложнейшей и опасной техникой, все эти 50 лет был и остается человек, моряк, подводник - специалист по эксплуатации АЭУ.
Исторические вехи
9 сентября 1952 г. И.Сталин подписал постановление Правительства СССР «О проектировании и строительстве объекта 627». К проектированию были привлечены 38 специализированных НИИ и КБ, а к созданию первой атомной подводной лодки - 27 предприятий по всей стране.
1954 г.- началось формирование экипажей для первой атомной подводной лодки (АПЛ),
1955 г. - в США вошла в строй первая АПЛ «Наутилус»,
Пущена первая атомная энергетическая установка (АЭУ) в ФЭИ (Обнинск),
Начата подготовка экипажей АПЛ «К-3» и «К-5»,
1956 г.- пущен стенд-прототип реактора с жидкометаллическим теплоносителем (ЖМТ),
Начата подготовка экипажа АПЛ с АЭУ на ЖМТ «К-27».
1957 г.- спущена на воду АПЛ «К-3».
1958 г.- на АПЛ «К-3» поднят флаг ВМФ, получен первый пар от АЭУ, дан самостоятельный ход.
Под руководством С.Н.Ковалёва начата работа над АПЛ второго поколения проекта 667А,
1960 г.- на боевое дежурство вышла американская АПЛ «George Washington» с 16 баллистическими ракетами (БР) «Polaris» на борту,
1964 г.- заложен первый корпус АПЛ 667 проекта («К-137») на Северодвинском машиностроительном предприятии (СМП).
1967 г.- АПЛ «К-137» вошла в состав Северного флота.
Руководители и участники проектов
Всех перечислить невозможно. Назову основных руководителей проектов, участвовавших в создании АПЛ:
научные руководители - А.П. Александров, А.И.Лейпунский.
Главные конструкторы:
627 проект -- В.Н.Перегудов,
645 проект -- В.Н.Перегудов, А.К. Назаров,
658, 667, 941 проекты -- С.Н.Ковалёв,
659, 949 проекты -- П.П.Пустынцев, И.Л.Базанов (949),
670 проект -- И.М.Иоффе, В.П.Воробьёв,
671,971 проекты --Г.Н.Чернышёв,
945 проект -- Н.И. Кваша,
885 проект -- Е.Н.Кормилицын,
705 проект -- М.Г.Русанов, В.А.Ромин,
661 проект -- .Н.Исанин, Н.Ф.Шульженко,
685 проект-- Н.А.Климов, Ю.Н. Кормилицын.
Главный конструктор АЭУ -- Н.А. Доллежаль.
Главный конструктор ПГ - Г.А. Гасанов.
Для создания атомного флота были сформированы специальные конструкторские бюро
:
СКБ -143 «Малахит», которым были выполнены 627, 645, 671, 705, 971, 661 проекты АПЛ.
СКБ-18 «Рубин»: проекты 658, 659, 675, 667, 941, 685, 885.
СТБ-112 «Лазурит»: проекты 670, 945.
Атомные подводные лодки строились на четырёх судостроительных заводах :
Северное машиностроительное предприятие (завод № 402, ПО «Севмаш») в Северодвинске, на котором, начиная с 1955 г., было построено 125 АПЛ. Это самый мощный судостроительный завод в Европе, а возможно, и в мире.
Амурский завод (завод № 199) в Комсомольске-на-Амуре, с 1957 г. построено 56 АПЛ.
- «Красное Сормово» (завод № 112) в Нижнем Новгороде, с 1960 г. построено 25 АПЛ (с достройкой и испытаниями в Северодвинске).
Ленинградское Адмиралтейское Объединение (завод № 194), с 1960 г. построено 39 ПЛ.
Четыре поколения атомных подводных лодок
Условное деление лодок по поколениям связано, по-видимому, с развитием систем автоматического управления, хотя и другая техника и энергетика также ранжирована по поколениям.
К первому поколению АПЛ относятся 627 и 627А проекты, по которым на Севмашпредприятии было построено 13 лодок (1955-1963 гг.), проекты 658 и 658М - 8 лодок (1958-1964), проекты 659 и 659Т - 5 лодок (1957—1962), проекты 675, 675М, 675МКВ - 29 лодок (1961—1966).
Ко второму поколению относятся проекты: 667А -34 АПЛ (1964-1972 гг.). Они оснащались новыми ракетными комплексами, впоследствии модернизированными, что приводило и к модернизации лодок-носителей. За 667А проектом последовали 667Б, БД, БДР, БДРМ - 43 лодки (1971-1992 гг.), проекты 670А и 670М - 17 АПЛ (1973-1980 гг.), проекты 671, 671РТ, 671РТМ - 48 АПЛ (1965-1987 гг.).
Лодки второго поколения отличались своей надёжностью и безотказностью. Мне довелось служить на атомной подводной лодке 671 проекта. При выполнении боевых задач они показали себя прекрасно.
Третье поколение АПЛ начало создаваться в середине 1970-х гг. Оно представлено подводными лодками следующих проектов:
941 - 6 лодок (1977-1989 гг.), уникальный проект, внесённый в книгу Гиннеса, оснащён ракетным комплексом «Тайфун»,
949 и 949А -12 АПЛ (1978-1994 гг.),
945, 945А, 945Б - 6 лодок с титановым корпусом (1982-1993 гг.),
971 - 14 АПЛ (1982-1995 гг., 2008 г.).
К четвёртому поколению относятся проекты 885 и 955 (1993-2008 гг.). Они создавались в самый тяжёлый период для нашего общества, когда была в значительной степени разрушена и судостроительная база, и сам флот. По своей конструкторской идее, содержанию, приборной начинке эти лодки являются очередным шагом вперед в развитие морской подводной техники.
Уникальные лодки-истребители 705 и 705К проектов (7 АПЛ) с титановым корпусом, подводной скоростью 41 узел, высокой степенью автоматизации и энергообеспечением от АЭУ с реактором на ЖМТ, были созданы в начале 1970 гг. История их создания, эксплуатации и вывода с флота сами по себе уникальны и требуют отдельного повествования. Нерешённые вопросы с обслуживающей инфраструктурой, их эксплуатацией привели к недолгой жизни атомных лодок этого проекта.
Кроме серийных проектов АПЛ были созданы несколько опытных лодок:
В 1958-1963 гг. опытная АПЛ 645 проекта с двумя ЖМТ реакторами,
В 1963-1969 гг. лодка с титановым корпусом 661 проекта, уникальная по подводной скорости (44,7 узла),
В 1978-1984 гг. глубоководная лодка с титановым корпусом 685 проекта «Комсомолец», совершившая погружение на глубину 1020 м (мировой рекорд для боевых подводных лодок).
Атомные подводные лодки не могут существовать без обслуживающей инфраструктуры. На Севере и на Тихоокеанском флоте функционировали судоремонтные заводы, часть которых находилась в ведомстве ВМФ, другая - в судостроительной отрасли. Техническое обслуживание и ремонт АПЛ на Севере производились на пяти заводах: СЗР-10 в г. Полярном, СЗП-82 (Сафоново), СЗР-35 (Роста), СЗР «Нерпа» (Снежногорск), ГМП «Звёздочка» (Северодвинск). Кроме того, судоремонт осуществлялся плавучими средствами технологического обслуживания, входившими в состав ВМФ. Они комплектовались спецтанкерами для хранения и перевозки жидких радиоактивных отходов, плавбазами с системами перезарядки ядерных реакторов по месту базирования АПЛ, плавъёмкостями и хранилищами ОЯТ, ТРО и ЖРО.
Атомные энергетические установки в корабельной энергетике
В 1952 году начались работы по созданию первой атомной подводной лодки. Необходимо было решить ряд новых инженерно-конструкторских задач. В первую очередь - создание энергетического блока атомного корабля, т.е. создание реакторной установки, систем и механизмов, обеспечивающих ее работу.
Научным руководителем разработок был назначен академик А.П.Александров, главным конструктором по энергетике - академик Н.А. Доллежаль.
Первое поколение паропроизводящей установки (ППУ) не имела специального названия. Тип реактора, задействованного в этой ППУ -- ВМ-А. Типы ППУ второго поколения: ОК-300, ОК- 350, ОК-700 на 667 проекте. Типы ППУ третьего поколения: ОК-650, ОК-650Б, ОК-650М -01.
Типы ППУ на реакторах с ЖМТ: ВТ-1,ОК-550. В этих установках были задействованы
реакторы РМ-1 мощностью 73 МВт и БМ-40А мощностью 155 МВт.
На первом поколении ППУ была использована традиционная, разветвлённая схема компоновки, при которой реактор, парогенератор и ЦНПК монтировались отдельно. Они соединялись протяжёнными патрубками, что снижало эффективность, живучесть, надёжность ППУ.
На втором поколении применена блочная компоновка. Реактор и парогенератор соединялись патрубком «труба в трубе». На парогенераторе был смонтирован ЦНПК. Протяжённость трубопроводов при такой компоновке удалось существенно сократить.
Дальнейшее развитие этой идеи было реализовано на третьем поколении ППУ: при сохранении блочной компоновки основное оборудование монтировалось в виде парогенерирующего блока (ПГБ), в котором были объединены реактор и парогенератор Четвёртое поколение практически повторяет предыдущую схему. На пятом поколении планируется реализовать моноблочное исполнение.
Типы реакторов
При создании АПЛ было разработано несколько типов корабельных реакторов. В основном на АПЛ установлены модификации атомных установок с реакторами типа ВВЭР. Главное отличие ядерных установок атомных станций от ЯЭУ атомных ПЛ состоит в том, что при меньших размерах на ЯУ АПЛ достигается относительно большая выходная мощность.
Обогащение ядерного топлива АЭС по U 235 не превышает 4 %, в то время как уровень обогащения U 235 в топливе АПЛ может достигать 90 %, что позволяет производить замену топлива АПЛ гораздо реже, чем это делается на АЭС. Тепловая мощность реакторов отечественных АПЛ варьируется от 10 МВт на небольших ядерных установках, используемых на АПЛ пр.1910, до 200 МВт в реакторах, установленных на АПЛ пр.885 класса "Северодвинск".
Для АПЛ был выбран водо-водяной реактор, аналогов которому в стране не существовало (работы над реактором такого типа для АЭС начались только в 1955 году). При разработке водо-водяных реакторов необходимо было решить вопросы оптимизации тепловой схемы ЯР, определить их параметры, смоделировать схемы регулирования нейтронных процессов в ЯР, решить проблему глубокого выгорания ядерного топлива и накопления осколков деления U 235 , создать теплотехническую модель атомной установки, разработать схему автоматического управления АЭУ.
Создание транспортной атомной установки на тот момент было огромным техническим прогрессом. Была создана малогабаритная, высоконапряженная и высокоманевренная ЯЭУ, удовлетворявшая весо-габаритным требованиям для подводной лодки. В последующем, на основе этой атомной установки было создано 4 поколения атомных установок и их модификаций. На лодках первого поколения был установлен реактор ВМ-А мощностью 70 МВт. Для второго поколения лодок были разработаны два типа реакторов: ВМ-4 (мощность 72 МВт) на 671 проекте и ВМ-4-1 (мощность 90 МВт) на 667 проектах. Третье поколение АПЛ оснащалось реакторами ОК-650Б3 (мощностью 190 МВт). Более чем двукратное увеличение мощности при практически тех же габаритах активной зоны потребовало увеличения обогащения ядерного топлива ТВЭЛов и привело к росту энергонапряжённости активной зоны, то есть количества энергии, теплоты, снимаемых с единицы объёма.
Основными недостатками атомных установок первого поколения были:
Большая пространственная распределенность и большой объем первого контура, наличие трубопроводов большого диаметра, соединяющих основное оборудование, т.е. реактор, парогенераторы, насосы, теплообменники, компенсаторы объема и др. Это создавало серьезные проблемы в организации защиты при аварийной разгерметизации первого контура, а также при разрыве импульсных трубок, соединяющих первый контур с контрольно-измерительными приборами,
Невысокая надежность оборудования и большие массово-габаритные характеристики при высоких технологических и эксплуатационных параметрах,
-низкий уровень автоматизации процессов управления атомной установкой, низкая надежность и недостаточная достоверность показаний контрольно-измерительных приборов, а также систем управления и защиты ядерного реактора,
Недостаточная прочность третьего барьера безопасности (аппаратной выгородки, парогенераторной выгородки, насосной выгородки, выгородки СУЗ).
-недостаточно надежная система контроля за ядерными процессами, происходящими в реакторе. Пусковая аппаратура позволяла контролировать ядерные процессы в реакторе во время пуска только при выходе на его минимально контролируемый уровень мощности.
Недостатки в физических характеристиках и конструкции компенсирующих решеток, что в совокупности с несовершенством перегрузочного оборудования приводило к авариям.
В настоящее время, все подводные лодки первого поколения выведены в отстой с целью их дальнейшей утилизации.
В 1960-е гг. были спроектированы, заложены и начали строиться лодки второго поколения проектов 667, 670 и 671, -- самой большой серии подводных лодок, строительство которой завершилось в 1990 г. Первая подводная лодка второго поколения пришла на Северный флот во второй половине 1967 г.]
Атомная паропроизводящая установка второго поколения создавалась на опыте эксплуатации первого поколения и с учетом ее недостатков. Предполагалось, что за счет обеспечения высокого качества трубопроводов, оборудования и других компонентов ЯЭУ можно будет избежать серьезных аварий.
Исходя из опыта эксплуатации АЭУ первого поколения, где главные "неприятности" приносили течи воды первого контура во второй (в основном через парогенераторы) и течи наружу (в насосные аппаратные и парогенераторные выгородки), для второго поколения была изменена компоновочная схема атомной установки. Она оставалась петлевой, однако были существенно сокращены пространственная распределенность и объемы первого контура. Применена схема «труба в трубе» и схемы навешанных насосов первого контура на парогенераторы. Сокращенно количество трубопроводов большого диаметра, соединяющих основное оборудование (фильтр 1 контура, компенсаторы объема и т.д.). Практически все трубопроводы первого контура (малого и большого диаметра) были размещены в необитаемых помещениях под биологической защитой. Существенно изменились системы контрольно-измерительных приборов и автоматики атомной установки. Увеличилось количество дистанционно-управляемой арматуры (клапанов, задвижек, заслонок и т.д.). Подводные лодки второго поколения перешли на источники переменного тока. Турбогенераторы (основные источники электроэнергии) стали автономными.
Основным недостатком ЯЭУ второго поколения с точки зрения ядерной и радиационной опасности являлась ненадежность основного оборудования (активных зон, парогенераторов, систем автоматики). Аварийные происшествия и поломки были связаны в основном с разгерметизацией оболочек ТВЭЛов, с течами воды первого контура во второй через парогенераторы, а также с выходом из строя систем автоматики или с возможностью ее работы в таком режиме, когда мог произойти несанкционированный пуск ядерного реактора. Остались нерешенными проблемы ядерной безопасности, связанные с аварийным расхолаживанием ЯР при полном обесточивании корабля; контролем за ядерными процессами в реакторе, когда он находится в подкритическом состоянии, предотвращением полного осушения активной зоны при разрыве первого контура.
При проектировании ЯЭУ третьего поколения (начало 1970-х гг.) была разработана концепция по созданию систем безопасности, включая системы аварийного расхолаживания (охлаждения) и локализации аварии. Эти системы рассчитывались на максимальную проектную аварию, в качестве которой принимался мгновенный разрыв трубопровода теплоносителя на участке максимального диаметра.
Для кораблей третьего поколения была применена блочная схема компоновки, которая позволила повысить надежность основного оборудования АЭУ, использовать режим естественной циркуляции по первому контуру на мощности реактора до 30% от номинальной. Такая компоновка ЯЭУ позволила уменьшить габариты при одновременном увеличении ее мощности и улучшении других эксплуатационных параметров.
Кроме того, в АЭУ 3 поколения были внесены прогрессивные изменения:
- внедрена система безбатарейного расхолаживания (ББР), которая автоматически вводится в работу при исчезновении электропитания.
- изменилась система управления и защиты реактора. Импульсная пусковая аппаратура позволила контролировать состояние реактора на любом уровне мощности, в том числе, и в подкритическом состоянии.
В конструкции компенсирующих органов был использован принцип "самохода", который при исчезновении электропитания обеспечивал опускание компенсирующих групп на нижние концевики. Будь эта идея реализована раньше, возможно, не погиб бы матрос Сергей Перминов, вручную опустивший компенсирующие решётки для глушения реактора на АПЛ «К-219», затонувшей в Атлантическом океане.
Главными проблемами ЯЭУ третьего поколения оставались проблемы надежности основного оборудования: активных зон, блоков очистки и расхолаживания. Проблемы с надежностью основного оборудования связаны, в основном, с высокой цикличностью процессов, происходящих в АЭУ при ее эксплуатации.
Атомная установка четвертого поколения (на строящейся в Северодвинске АПЛ 885 проекта) представляет собой моноблок с интегральной схемой компоновки. Это позволяет локализовать теплоноситель первого контура в корпусе моноблока и исключить патрубки и трубопроводы большого диаметра. Такая установка создавалась с учетом всех требований ядерной безопасности.
Особенности парогенераторов
Главным конструктором парогенераторов на Балтийском заводе был Генрих Алиевич Гасанов. В ППУ первого поколения были применены парогенераторы ПГ-13, ПГ-13У, ПГ-14Т. На первых порах пытались рассматривать разные варианты конструкций. Все эти ПГ были змеевиковыми, прямоточными, как правило, неремонтопригодными. Первый контур в трубе, второй в межтрубном пространстве. Фактический ресурс составлял всего 200-500 часов. В силу слабой отработанности технологий серьёзные проблемы были с водным режимом. После эксплуатации в течение нескольких сотен часов «бочки» начинали течь.
Более совершенные ремонтопригодные парогенераторы появились на втором и третьем поколениях АПЛ. На втором поколении использовался парогенератор ПГ-ВМ-4Т с первым контуром в трубе, втором в межтрубном пространстве. В варианте парогенератор ПГ-4Т второй контур был в трубе, а первый в межтрубном пространстве. Ресурс этих парогенераторов составлял уже 40-50 тыс.часов.
Парогенераторы паропроизводящей установки ОК-650 выполнялись в двух вариантах: на АПЛ 941 проекта остались змеевиковые ПГ. На других проектах стали использовать кассетные прямотрубные ПГ с двойным обогревом рабочего тела, что позволило увеличить ресурс до 50-60 тыс. часов.
От поколения к поколению лодок возрастала и мощность на валу главного турбозубчатого агрегата (ГТЗА).
На первых проектах 627, 675,658 она составляла 2 по 17500 л.с., на 659 проекте 30000 л.с. На лодках второго поколения: на 667 проекте -- 2 по 20000 л.с., на 670 проекте -- 18000 л.с., на 671 проекте -- 31000 л.с. На 670 проекте впервые в отечественном подводном судостроении была использована одновальная схема ПЛ с одним реактором ВВЭР и одним ГТЗА. Такое же решение было впоследствии применено на 705, 945 и 971 проектах АПЛ.
На лодках третьего поколения 941 и 949 проектов мощность ГТЗА возросла до 2 по 50000 л.с., на 945 проекте -- 47000л.с., на 971 проекте -- 43000 л.с., на 645 проекте -- 35000 л.с.
Активные зоны
Над конструкцией активных зон (АЗ) для корабельных реакторов работало много коллективов. На первом поколении реакторов использовались следующие типы АЗ: ВМ-А, ВМ-АЦ, ВМ-1А, ВМ-1АМ, ВМ-2А, ВМ-2Аг. На самом деле типов АЗ было гораздо больше. Здесь перечислены далеко не все. Активные зоны реакторов отечественных АПЛ состоят из 248-252 тепловыделяющих сборок в зависимости от типа реактора. Каждая сборка состоит из нескольких десятков топливных элементов. Кампания АЗ увеличивалась от 1,5 до 5 тыс. часов. В качестве топливной композиции использовался UO 2 , UAl 3 , хорошо зарекомендовавший себя и применявшийся впоследствии в АЗ реакторов следующих поколений. По мере роста мощности реакторов менялось и обогащение ядерного топлива: от 6, 7,5 и 21 % на первом поколении до 36/45 на втором и третьем поколениях, и даже до 90 % обогащения на реакторах с ЖМТ. На третьем поколении АЭУ было применено профилирование активной зоны ядерным топливом и выгорающим поглотителем.
В первоначальных конструкциях АЗ были применены короткостержневые и длинностержневые, потом четырёхкольцевые и двухкольцевые типы ТВЭЛов. На втором поколении использовались стерженьковые и двухкольцевые ТВЭЛы. Кстати, зона с 2-х кольцевыми ТВЭЛами - единственная из зон, которая полностью вырабатывала свой энергоресурс. Для третьего поколения были созданы крестообразные ТВЭЛы, имевшие целый ряд преимуществ. Крестообразная конструкция обеспечивала максимальную площадь обогрева. Кроме того, закрученный профиль ТВЭЛа позволяет турбулизировать поток теплоносителя, а также использовать принцип самодистанционирования.
На третьем поколении АПЛ, для того, чтобы практически при том же объёме получить мощность 190 МВт, потребовалось почти в три раза увеличить энергонапряжённость АЗ - с 85 до 224 кВт/л.
Свои особенности имели и системы управления защитой (СУЗ) на разных поколениях лодок. Для компенсации реактивности на первом поколении АПЛ устанавливались огромные компенсирующие решётки КР-1. Управлялись они дистанционно или вручную. На втором поколении органы компенсации реактивности были разделены на 2 части - центральную решётку (ЦКР) и периферийные решетки (ПКР) -2(4) (в зависимости от типа реактора). На третьем поколении стержни автоматического регулирования (АР) отсутствуют. Регулирование нейтронной мощности осуществляется за счет температурных эффектов реактивности.
Знание физических основ ядерной энергетики и теплофизики, устройства корабля и АЭУ, опыт эксплуатации материальной части и борьбы за живучесть технических средств, хладнокровие, выдержка, высокие морально-волевые качества, преданность своему делу - вот основные качества подводника-атомщика. А вот в каких условиях ему приходится выполнять свои обязанности.
![](https://i1.wp.com/proatom.ru/img7/Lebedev_r.jpg)
Если посмотреть на разрез энергетического отсека атомной подводной лодки, где всё заполнено техникой, в этом плотнейшем сплетении электрических кабелей, гидравлики и воздуховодов трудно представить себе человека, многие дни, недели и месяцы несущего службу в этих энергонапряжённых, пространственно стеснённых условиях. И, тем не менее, подводники исправно выполняют свою святую обязанность, защищая морские рубежи нашего Отечества.
После совершенствования морского вооружения потенциального противника (палубных истребителей-перехватчиков F-14 «Tomcat», противолодочных самолётов S-3 «Viking») «противоавианосные» возможности ПЛАРК 675-го проекта (даже после проведения их модернизации) выглядели недостаточными для гарантированного уничтожения группировок. Требовалось создать новый, значительно более мощный и дальнобойный ракетный комплекс с подводным стартом, обеспечивающий нанесение подводных массированных ударов по кораблям (в основном авианосцам) со значительных дистанций с возможностью выбора поражаемой цели.
Под новый комплекс нужен был и новый носитель, который может из подводного положения осуществлять залповый огонь 20–24 ракетами (по расчетам, данная концентрация средств поражения может «пробить» противоракетную оборону перспективного авианосного соединения ВМС США). Кроме этого, у нового ракетоносца должны были быть повышенная скрытность, скорость и глубина погружения, для обеспечения отрыв от преследования и возможности преодоления противолодочной обороны противника.
Предварительные работы над подводным ракетоносцем 3-го поколения были начаты в 1967 г., а в 1969 г. военно-морской флот выдал официальное ТТЗ на «тяжёлый подводный ракетный крейсер», оснащённый ракетным комплексом оперативного назначения.
Проект, получивший шифр «Гранит» и номер 949, разрабатывался в Центральном конструкторском бюро морской техники «Рубин» под руководством П.П.Пустынцева. В 1977 году, после его смерти, главным конструктором назначили Баранова И. Л., а главным наблюдающим от военно-морского флота – капитана второго ранга Иванова В.Н. Предполагалось что при разработке нового ракетоносца будет широко использоваться научно-технический задел, а также отдельные конструкторские решения, полученные во время создания самой скоростной в мире подлодки проекта 661.
Ракетный комплекс «Гранит», разрабатывавшийся ОКБ-52 (сегодня научно-производственное объединение Машиностроения), должен был отвечать очень высоким требованиям: максимальная дальность – минимум 500 км, максимальная скорость – минимум 2500 км/ч. «Гранит» от предшествующих комплексов, имеющих аналогичное назначение, отличались гибкими адаптивными траекториями, универсальностью по старту (надводный и подводный), а также носителями (надводные корабли и подлодки), залповой стрельбой с рациональным пространственным расположением ракет, наличием помехозащищённой селективной системой управления.
Допускался огонь по целям, координаты которых имеют большую погрешность, а также при значительном времени устаревания данных. Все операции по стартовому и повседневному обслуживанию ракет автоматизировались. «Гранит» в результате приобретал реальную возможность решать любые задачи морского боя одним носителем.
Однако эффективность противокорабельных ракетных комплексов большой дальности определялась в значительной степени возможностями средств целеуказания и разведки. Система «Успех», на основе самолета Ту-95, необходимой боевой устойчивостью уже не обладала. В связи с этим в начале 1960-х гг. перед отраслевой наукой и промышленностью поставили задачу создать первую в мире космическую всепогодную систему наблюдения за надводными целями на всей акватории мирового океана и выдачи ЦУ с непосредственной передачей информации на носители оружия или корабельные (наземные) командные пункты.
Первое правительственное постановление о начале опытно-конструкторских работ по разработке системы МКРЦ (морской космической разведки и целеуказания) вышло в марте 1961 года. К данной широкомасштабной работе привлекли крупнейшие конструкторские коллективы и научные центры страны.
Головной организацией, которая отвечала за создание МКРЦ, первоначально определили ОКБ-52, под руководством генерального конструктора Челомея В.Н. За разработку уникальной (не имеющей аналогов в мире до настоящего времени) ядерной бортовой энергоустановки для ИСЗ, входящих в систему, отвечало ОКБ-670 (научно-производственное объединение «Красная Звезда») Минсредмаша. Но ОКБ-52 не имело необходимых производственных мощностей, обеспечивающих серийный выпуск космических аппаратов для военно-морского флота. Поэтому в мае 1969 года к программе подключили ленинградские конструкторское бюро и завод «Арсенал» им. Фрунзе, которые стали головными в программе «морских» спутников.
Система МКРЦ «Легенда» состояла из двух типов космических аппаратов: спутник с ядерной энергетической установкой и бортовой радиолокационной станцией, а также спутник с солнечной энергетической установкой и космической станцией радиотехнической разведки. Завод «Арсенал» уже в 1970 году начал производство опытных образцов космических аппаратов. В 1973 году начались лётно-конструкторские испытания космического аппарата радиолокационной разведки, а годом позже – спутника радиотехнической разведки. Космических аппарат радиолокационной разведки приняли на вооружение в 1975 г., а комплекса в полном составе (с космическим аппаратом радиотехнической разведки) – в 1978 г.
Космическим комплексом радиотехнической разведки обеспечивается обнаружение и пеленгация объектов, которые излучают электромагнитные сигналы. У космического аппарата имеется высокоточная трёхосная система ориентации и стабилизации в пространстве. Источником питания является солнечная энергетическая установка в сочетании с буферными химическими батареями.
Многофункциональной жидкостной ракетной установкой обеспечивается стабилизация космического аппарата, коррекция высоты его орбиты, выдача доразгонного импульса во время выведения космического аппарата на орбиту. Масса аппарата – 3300 кг, наклонение орбиты – 65 градусов, высота рабочей орбиты – 420 км.
Пуск ракет «Гранит» с ПЛАРК пр.949 «Гранит» — OSCAR-I, 1987 г.
Космический комплекс 17К114 предназначался для ведения космической морской разведки и целеуказания и состоял из космического аппарата 17Ф16, оснащённого радиолокатором двухстороннего бокового обзора, который обеспечивал всесуточное и всепогодное обнаружение надводных целей. Бортовым источником питания служила ядерная энергетическая установка, которая по завершению активного функционирования аппарата отделяется и переводится на высокую орбиту.
Многофункциональной жидкостной ракетной установкой осуществлялась стабилизация космического аппарата, коррекция высоты его орбиты, а также выдача доразгонного импульса при выходе на орбиту. Масса аппарата – 4300 кг, наклонение орбиты – 65 градусов, высота рабочей орбиты – 280 км.
В состав МКРЦ кроме космической составляющей, вошли корабельные пункты приёма данных непосредственно с космических аппаратов, которые обеспечивают их обработку и выдачу ЦУ на использование ракетного вооружения (разработчик – киевское научно-производственное объединение «Квант»).
В ноябре 1975 года начались испытания РК П-700, который получил такое же название «Гранит» (как и шифр ПЛАРК). Испытания завершились в августе 1983 года. В апреле 1980 года, ещё до их окончания, в состав Северного флота приняли головной подводный крейсер проекта 949 – К-525.
Как и все предыдущие советские , ПЛАРК 949-го проекта конструктивно имеет двухкорпусную архитектуру – внешнюю гидродинамическую оболочку и внутренний прочный корпус . Кормовая часть с оперением и двумя гребными валами аналогична атомным подлодкам с крылатыми ракетами проекта 661. Расстояние между внешним и внутренним корпусами обеспечивает значительный запас плавучести и живучесть в случае попадания торпеды. Однако по этой же причине подлодка имеет огромное подводное водоизмещение – 22,5 тыс. т., из которых 10 тыс. т. – вода.
Прочный корпус цилиндрической формы, изготавливался из стали АК-33, толщина которой составляла 45-68 мм. Корпус был рассчитан на максимальную глубину погружения 600 метров (рабочая глубина – 480 метров). Концевые переборки прочного корпуса сферические, литые, радиус кормовой – 6,5 метров, радиус носовой – 8 метров. Поперечные переборки плоские. Переборки между 1 и 2, а также 4 и 5 отсеками они рассчитаны на давление 40 атмосфер и имеют толщину 20 мм.
Таким образом, подлодка разделяется на три отсека-убежища для аварийных ситуаций на глубинах до 400 метров: в случае затопления части прочного корпуса люди имеют шанс спастись в первом, во втором-третьем, или в кормовых отсеках. Другие переборки внутри зон спасения были рассчитаны на 10 атмосфер (для глубин до 100 метров). Прочный корпус был разделён на 9 отсеков
:
Первый – торпедный;
Второй – управления, АБ;
Третий – радиорубка и боевые посты;
Четвертый – жилые помещения;
Пятый – вспомогательные механизмы и электрооборудование;
Шестой – реакторный;
Седьмой и восьмой – ГТЗА;
Девятый – гребные электродвигатели.
Открытые пусковые установки ракет «Гранит» ПЛАРК пр.949
Пусковая установка СМ-225/СМ-225А комплекса «Гранит» (Асанин В., Ракеты отечественного фота. // Техника и вооружение)
Ограждение шахт выдвижных устройств смещалось в сторону носовой части . Оно отличается большой длиной - 29 метров. В нём кроме выдвижных устройств находятся всплывающая спасательная камера, способная вместить весь экипаж, контейнеры для переносного зенитно-ракетного , два устройства ВИПС предназначенных для выстреливания приборов гидроакустического противодействия. Ограждение шахт выдвижных устройств (также как и лёгкий корпус) оснащен ледовыми подкреплениями и крышей округлой формы предназначавшимися для взламывания льда во время всплытия в сложных ледовых обстановках. Убирающиеся носовые горизонтальные рули размещаются в носовой оконечности. Лёгкий корпус имеет противогидроакустическое покрытие.
Энергоустановка корабля максимально унифицирована с главной энергетической установкой ПЛАРБ проекта 941 и имеет систему двухкаскадной амортизации и блочное исполнение. Она включает два водо-водяных реактора ОК-650Б (по 190 мВт каждый) и две паровые турбины (суммарной мощностью 98 тыс. л.с.) с главным турбозубчатым агрегатом ОК-9, которые работают через редукторы, снижающие частоту вращения, на два гребных вала. Паротурбинная установка располагается в двух различных отсеках. Также имеются два турбогенератора (3200 кВт каждый) и два резервных дизельных генератора ДГ-190 (800 кВт каждый), а также пара подруливающих устройств.
Главная энергоустановка за счет двухвальности имеет стопроцентное резервирование . Главный турбозубчатый агрегат, паропроизводящая установка, электродвигатели, автономные турбогенераторы а также линия вала и гребной винт одного борта дублируются вторым бортом. В связи с этим при выходе из строя одного элемента или всей механической установки одного борта подлодка свои боевые возможности не теряет.
Основное вооружение ПЛАРК 949-го проекта включает 24 противокорабельные ракеты «Гранит» в спаренных ПУ . Контейнеры с ракетами размещаются вне прочного корпуса с постоянным углом возвышения – 40 градусов. Целеуказание противокорабельным ракетам обеспечивалось со спутников космической системы разведки и целеуказания 17К114. Подлодка оборудовалась всплывающей антенной буйкового типа – «Зубатка», которая позволяет принимать радиосообщения, сигналы спутниковой навигации и целеуказание, находясь подо льдом и на большой глубине. Антенна расположена за ограждением рубки в надстройке.
Атомная ударная подлодка проекта 949А с открытыми ракетными шахтами правого борта
Ракета 3М45 комплекса «Гранит», имеющая ядерную (500 Кт) или фугасную боевую часть (750 кг), оснащается маршевым ТРД КР-93 с твердотопливным кольцевым ракетным ускорителем. Максимальная дальность огня от 550 до 600 км, максимальная скорость на большой высоте соответствует М=2,5, на малой высоте – М=1,5. Стартовая масса – 7 тыс. кг, диаметр корпуса – 0,88 метра, длина – 19,5 метров, размах крыла–2,6 метра.
Ракеты могут выстреливаться не только одиночно, но и залпом (до 24 противокорабельных ракет, стартующих в очень высоком темпе) . При залповом огне между ракетами производится автоматическое распределение целей. Залпом обеспечивается создание плотной группировки ракет, облегчая преодоление средств противоракетной обороны противника. Организация полёта всех ракет в залпе, допоиск ордера и «накрытие» включенным радиолокационным визиром ракеты, летящей выше остальных, дает остальным противокорабельным ракетам залпа осуществлять полёт в режиме радиомолчания на маршевом участке.
Во время полёта ракет происходит оптимальное распределение между ними целей внутри ордера. Сложная траектория полёта и сверхзвуковая скорость, высокая помехозащищённость радиоэлектронных средств, а также наличие специальной системы отвода авиационных и зенитных ракет противника обеспечивают «Граниту» при выстреле полным залпом высокую вероятность преодоления систем противоракетной и противовоздушной обороны авианосного соединения (считается, что для потопления ударного авианосца ВМС США необходимо девять попаданий ракетами «Гранит»). Чтобы повысить живучесть боевой части ракеты от средств ближнего поражения, ее выполнили бронированной.
Торпедно-ракетный автоматизированный комплекс «Ленинград-949» дает возможность использовать торпеды, а также ракето-торпеды «Ветер» и «Водопад» на всех глубинах погружения. Комплекс включает два 650-мм и четыре 533-мм торпедных аппарата оснащенных устройством быстрого заряжания со стеллажами поперечной и продольной подачи, размещенных в носовой части подлодки, и приборы управления торпедного огня «Гринда». Устройство быстрого заряжания позволяет использовать весь боезапас торпед в течение нескольких минут. В боекомплект входит 24 торпеды (650-миллиметровые ПКР 65-76А, 533-миллиметровые универсальные УСЭТ-80), ракеты и противолодочные ракеты (84-Р и 83-Р). Торпедами можно стрелять с глубин до 480 метров на скоростях от 13 узлов (65-76А) до 18 узлов (УСЭТ-80).
Основу радиоэлектронного вооружения атомной подлодки с крылатыми ракетами проекта 949 составляет БИУС МВУ-132 «Омнибус» , пульты которой размещались во втором отсеке в ГКП. Лодка оснащена ГАК МГК-540 «Скат-3», состоящего из определителя разводий НОР-1, станции миноискания МГ-519 «Арфа», станции-аварийного ответчика МГС-30, навигационного обнаружителя кругового НОК-1, МГ-512 «Винт», эхоледомера МГ-543, МГ-518 «Север». Все эти средства дают возможность в автоматизированном режиме находить, пеленговать и сопровождать различные цели (до 30 целей одновременно) в режимах узко и широкополосного пеленгования в инфразвуковом, звуковом и высокочастотном диапазонах.
Имеется низкочастотная буксируемая приёмная антенна, которая выпускается из верхней трубы на кормовом стабилизаторе и гидрофоны, размещенные по бортам лёгкого корпуса. ГАК действует на дальности – до 220 километров. Основной режим – пассивный, однако имеется возможность автоматизированного обнаружения, измерения курсового угла и расстояния до цели эхо-сигналом (в активном режиме). Вдоль лёгкого корпуса установлено размагничивающее устройство.
Автоматизированный навигационный комплекс «Медведица» состоит из пеленгатора, навигационной системы привязки по гидроакустическим маякам-ответчикам, космической системы АДК-ЗМ, гирокомпаса ГКУ-1М, магнитного компаса КМ-145-П2, инерциальных систем, лаг и других приборов, замкнутых на цифровом вычислительном комплексе «Струна». Все средства связи объединяются в комплекс «Молния-М».
Разведывательные данные от самолётов может или космических аппаратов могут приниматься на буйковую антенну «Зубатка» в подводном положении. Полученная информация после обработки вводится в корабельную боевую информационно-управляющую систему «Омнибус». Также на подлодке имеется телевизионно-оптический комплекс МТК-110, который позволяет вести визуальное наблюдение из подводного положения с глубин 50…60 метров.
Для членов экипажа атомной подлодки с крылатыми ракетами 949-го проекта создали оптимальные условия для автономного плавания большой продолжительности (автономность оценивается в 120 суток). Личный состав обеспечивался индивидуальными постоянными спальными местами в 1-, 2-, 4- и 6- местных каютах. Отсеки с жилыми помещениями оборудовались радиотрансляционной сетью. На подлодке имеются столовая и кают-компания для одновременного приёма пищи сорока двумя моряками, для выпечки хлеба и приготовления пищи – камбуз, состоящий из варочного и заготовительного отделений. Запас провизии, рассчитанный на полную автономность, находился в кладовых и провизионных камерах (включая морозильные). На подводных лодках также имеются спортзал, солярий, бассейн, живой уголок, сауна и так далее.
На всех режимах при работающей главной энергоустановке система кондиционирования и вентиляции обеспечивает в помещениях нормативные значения воздуха по влажности, температуре и химическому составу. Система химической регенерации обеспечивает в отсеках подлодки в течение всего плавания в автономном режиме содержание углекислого газа и кислорода в пределах установленных норм. Системой очистки воздуха исключается содержание вредных примесей.
Разработанные для субмарин 949-го проекта аварийные средства спасения состава превосходят аналогичные средства подлодок предыдущих проектов. Проектный запас плавучести – более 30%, что обеспечивает надводное плавание и непотопляемость в случае полного затопления любого отсека прочного корпуса, а также двух смежных, прилегающих к затопленному отсеку цистерны главного балласта одного борта. Запасы ВВД, предусмотренные проектом, обеспечивают возможность продувания балласта в количестве, нужном для компенсации отрицательной плавучести в случае затопления любого отсека с повреждением двух цистерн главного балласта на глубине менее 150 метров. Время продувания всех цистерн с перископной глубины – менее 90 секунд.
Для аварийного продувания используются пороховые газогенераторы. Система гидравлики функционирует от пары дублирующих друг друга насосных станций рулевой и судовой гидравлики, размещённых в девятом и третьем отсеках. В случае полного обесточивания подводной лодки они имеют запас энергии, необходимый для трёх перекладок носовых горизонтальных и кормовых рулей. Водоотливные средства подлодки обеспечивают удаление воды не только в надводном положении, но и на всех глубинах включая предельную, причём суммарная откачка на предельной глубине – более 90 кубических метров в час.
Подлодка по длине разделена на две зоны спасения: с 1-го по 4-ый отсек и с 5-го по 9-ый отсек . В носовой зоне находится всплывающая камера вмещающая весь экипаж с предельной глубины (в ограждении выдвижных устройств). Кормовая зона оборудуется системой индивидуального спасения – путём выхода из аварийного люка в водолазном снаряжении. Люк располагается в девятом отсеке. Все зоны разделены межотсечными переборками, основным назначением которых является обеспечение непотопляемости судна.
Автономный буй комплекса В-600, поднимающийся с глубин до 1 тыс. метров, обеспечивает автоматическую передачу данных на расстояние до 3 тыс. километров в течение 5 суток об аварии на подводной лодке и её координатах в момент отделения от лодки буя. Спасательный люк девятого отсека дает возможность использовать спасательное снаряжение подводника. Люк оборудуется системой шлюзования с ручным или полуавтоматическим управлением, обеспечивающим выход подводников с глубины до 220 метров, а также шлюзование при выходе по буйрепу с глубин до 100 метров без затопления 9-го отсека. Размещение комингс-площадки над 9-м отсеком обеспечивает посадку глубоководного спасательного аппарата или спасательного колокола, который опускается по направляющему тросу.
В военно-морском флоте СССР лодки 949-го проекта отнесли к атомным ракетным подводным крейсерам первого ранга. На западе они получили обозначение Oscar class. По оценкам отечественных специалистов, ПЛАРК 949-го проекта по критерию «эффективность/стоимость» является самым предпочтительным средством против авианосцев противника. Стоимость одной подлодки проекта 949-А, по состоянию на середину 80-х годов составляла 226 млн. руб., что по номиналу составляло только 10% стоимости многоцелевого авианосца «Рузвельт» (2,3 млрд. долларов без учёта стоимости авиационного крыла). При этом, по расчетам экспертов промышленности и военно-морского флота, один подводный атомоход был способен с высокой вероятностью вывести из строя ряд кораблей охранения и авианосец.
Но другие достаточно авторитетные специалисты эти оценки подвергали сомнению, считая, что относительная эффективность данных подлодок сильно завышена. Кроме того, проблема опознавания и целеуказания для любого дальнобойного оружия и в особенности ракетного всегда была «ахиллесовой пятой». Для эффективного поражения подвижных целей, таких как корабли, нужно было получить целеуказание непосредственно перед самой стрельбой, то есть в реальном масштабе времени. Такое целеуказание для атомных подлодок с крылатыми ракетами по АУГ в принципе может быть получено от разведывательной авиации («Успех-У») и космического аппарата (МКРЦ «Легенда»).
Однако космический аппарат является очень уязвимым – ещё до начала боевой операции он может быть сбит, подавлен, а разведывательной авиации придётся добывать данные в зоне господства авиации вероятного противника, ведя с ней бои, а получить информацию от надводного судна во время боевых действий будет попросту нереально.
Необходимо учитывать и тот факт, что авианосец – универсальное боевое средство, способное решать широкий круг задач, в то время как подводная лодка являлась кораблем более узкой специализации. И если не сравнивать с авианосцами ВМС США, то две подлодки проекта 949 стоили (даже в Советском Союзе, где шло массовое производство атомных подводных лодок) дороже чем, например, тяжёлый авианесущий крейсер проекта 11435 «Адмирал флота Советского Союза Кузнецов».
Модификации
На ПЛАРК проекта 949, начиная со второго корпуса, устанавливалась буксируемая антенна гидроакустической системы, размещавшаяся на верхнем вертикальном стабилизаторе в трубчатом обтекателе.
Программа строительства
Постройку ПЛАРК проекта 949 осуществляли с 1978 года в Северодвинске на «Северном машиностроительном предприятии» (ССЗ №402). Построили 2 корпуса – К-525 («Архангельск») введён в состав флота 02.10. 1981 и К-206 («Мурманск») введён в состав 20.12.1983.
Дальнейшее строительство осуществляли по усовершенствованному проекту 949-А. Первоначально планировалось построить минимум 20 атомных подлодок с крылатыми ракетами, однако развал Советского Союза и экономический кризис фактически перечеркнули данную программу.
Основные характеристики ПЛАРК проекта 949:
Надводное водоизмещение – 12500 тонн;
Подводное водоизмещение – 22500 тонн;
Основные размерения:
Наибольшая длина – 144 м;
Наибольшая ширина – 18,2 м;
Осадка по КВЛ – 9,2 м;
Главная энергетическая установка
:
— 2 водо-водяных реактора ОК-650Б, суммарной мощностью 380 мВт;
— 2 ППУ;
— 2 ГТЗА ОК-9
— 2 паровых турбины, суммарной мощностью 98000 л.с. (72000 кВт);
— 2 турбогенератора, мощность каждого 3200 кВт;
— 2 дизель-генератора ДГ-190, мощностью 800 кВт;
— 2 вала;
— 2 подруливающих устройства;
— 2 семилопстных гребных винта;
Надводная скорость хода – 15 узлов;
Подводная скорость хода – 30…32 узла;
Рабочая глубина погружения – 480…500 м;
Предельная глубина погружения – 600 м;
Автономность – 120 суток;
Экипаж – 94 человек (в т.ч. 42 офицера);
Ударное ракетное вооружение
:
— пусковые установки СМ-225 противокорабельные ракетные комплексы морского базирования П-700 «Гранит» — 12 Х 2;
— противокорабельные ракеты 3М45 (SS-N-19 «Shipwreck») – 24;
Зенитное вооружение
:
Пусковые установки переносного зенитно-ракетного комплекса 9К310 «Игла-1»/9К38 «Игла» (SA-14 «Gremlin»/SA-16 «Gimlet») – 2 (16)
Торпедное вооружение
:
650-миллиметровые торпедные аппараты – 2 носовых;
650-миллиметровые торпеды 65-76А – 6;
533-миллиметровые торпедные аппараты – 4 носовых;
533-миллиметровые торпеды УСЭТ-80 – 18;
Противолодочные управляемые ракеты 83-Р «Водопад»/84-Р «Ветер»; ракеты «Шквал» – вместо части торпед;
Минное вооружение:
— может нести мины вместо части торпед;
Радиоэлектронное вооружение
:
Боевая информационно-управляющая система – «Омнибус-949»;
Радиолокационная система общего обнаружения – МРКП-58 «Радиан» (Snoop Head/Pair);
Гидроакустический комплекс МГК-540 «Скат-3»;
Средства радиоэлектронной борьбы:
«Анис», «Зона» (Bald Head/Rim Hat, Park Lamp) 2 Х ВИПС для запуска ГПД;
Навигационный комплекс
:
— «Синтез» космическая навигация;
— «Медведица-949»;
— ГКУ-1М гирокомпас;
— АДК-ЗМ «Парус» космическая навигация;
Средства целеуказания ПКРК:
— «Селена» (Punch Bowl) АП космич. системы «Коралл»;
— МРСЦ-2 АП авиационной системы «Успех»;
Комплекс радиосвязи:
— «Кора» ПМУ;
— «Молния-М» (Pert Spring);
— «Зубатка» буйковая антенна;
Радиолокационная система госопознавания: «Нихром-М».
Проект 949А «Антей» (Oscar-II class)
После первых двух кораблей, построенных по проекту 949, началось строительство подводных крейсеров по усовершенствованному проекту 949А (шифр «Антей»). В результате модернизации лодка получила дополнительный отсек, позволивший улучшить внутреннюю компоновку средств вооружения и бортового оборудования. В результате несколько выросло водоизмещение корабля, в то же время удалось уменьшить уровень демаскирующих полей и установить усовершенствованное оборудование.
В настоящее время лодки проекта 949 выведены в резерв. В то же время группировка подводных лодок проекта 949А является, наряду с самолетами морской ракетоносной и дальней авиации , фактически единственным средством, способным эффективно противостоять ударным авианосным соединениям США. Наряду с этим боевые единицы группировки могут успешно действовать против кораблей всех классов в ходе конфликтов любой интенсивности.
Прочный корпус двухкорпусной подводной лодки, выполненный из стали, разделен на 10 отсеков. Энергетическая установка корабля имеет блочное исполнение и включает два реактора водоводяного типа ОК-650Б (по 190 мВт) и две паровые турбины (98.000 л.с.) с ГТЗА ОК-9, работающие на два гребных вала через редукторы, снижающие частоту вращения гребных винтов. Паротурбинная установка расположена в двух разных отсеках. Имеется два турбогенератора по 3200 кВт, два дизель — генератора ДГ-190, два подруливающих устройства.
Лодка оснащена гидроакустическим комплексом МГК-540 «Скат-3», а также системой радиосвязи, боевого управления, космической разведки и целеуказания. Прием разведданных от космических аппаратов или самолетов осуществляется в подводном положении на специальные антенны. После обработки полученная информация вводится в корабельную БИУС. Корабль оснащен автоматизированным, имеющим повышенную точность, увеличенный радиус действия и большой объем обрабатываемой информации навигационным комплексом «Симфония-У».
Основное вооружение ракетного крейсера — 24 сверхзвуковых крылатых ракеты комплекса П-700 «Гранит» . По бокам рубки, имеющей относительно большую протяженность, вне прочного корпуса расположено 24 спаренных бортовых ракетных контейнера, наклоненных под углом 40°. Ракета ЗМ-45, снаряжаемая как ядерной (500 Кт), так и фугасной боевыми частями массой 750 кг, оснащена маршевым турбореактивным двигателем КР-93 с кольцевым твердо-топливным ракетным ускорителем. Максимальная дальность стрельбы 550 км, максимальная скорость соответствует М=2,5 на большой высоте и М=1,5 — на малой.
Стартовая масса ракеты — 7000 кг, длина — 19,5 м, диаметр корпуса — 0,88 м, размах крыла-2,6м. Ракеты могут выстреливаться как одиночно, так и залпом (до 24 ПКР, стартующих в высоком темпе). В последнем случае осуществляется целераспределение в залпе. Обеспечивается создание плотной группировки ракет, что облегчает преодоление средств ПРО противника. Организация полета всех ракет залпа, допоиск ордера и «накрытие» его включенным радиолокационным визиром позволяет ПКР выполнять полет на маршевом участке в режиме радиомолчания.
Сверхзвуковая скорость и сложная траектория полета, высокая помехозащищенность радиоэлектронных средств и наличие специальной системы отвода зенитных и авиационных ракет противника обеспечивают “Граниту” при стрельбе полным залпом относительно высокую вероятность преодоления систем ПВО и ПРО авианосного соединения.
Автоматизированный торпедно-ракетный комплекс подводной лодки позволяет применять торпеды, а также ракето-торпеды «Водопад» и «Ветер» на всех глубинах погружения. Он включает четыре 533-мм и четыре 650-мм торпедных аппарата, расположенных в носовой части корпуса.
Ракетный комплекс «Гранит», созданный в 80-х годах, к 2000 году уже морально устарел. В первую очередь это относится к максимальной дальности стрельбы и помехозащищенности ракеты. Устарела и элементная база, положенная в основу комплекса. В то же время разработка принципиально нового оперативного противокорабельного ракетного комплекса в настоящее время не представляется возможной по экономическим соображениям. Единственным реальным путем поддержания боевого потенциала отечественных «противоавианосных» сил является, очевидно, создание модернизированного варианта комплекса «Гранит» для размещения на ПЛАРК 949А в ходе их планового ремонта и модернизации.
По оценкам, боевая эффективность модернизированного ракетного комплекса, находящегося в настоящее время в разработке, должна повыситься приблизительно в три раза по сравнению с РК «Гранит», состоящим на вооружении. Перевооружение подводных лодок предполагается осуществлять непосредственно в пунктах базирования, при этом сроки и затраты по реализации программы должны быть минимизированы. В результате существующая группировка подводных лодок проекта 949А сможет эффективно функционировать до 2020-х годов. Ее потенциал еще больше расширится в результате оснащения кораблей вариантом КР «Гранит», способным с высокой точностью поражать наземные цели при неядерном снаряжении.
/По материалам topwar.ru и ru.wikipedia.org /
