Литьем называется технологический процесс получения деталей из жидкого металла в литейных формах. Литейная форма представляет собой элемент, имеющий внутреннюю полость, которая формирует деталь при ее заполнении расправленным металлом. После остывания затвердевания металла форма разрушается или раскрывается и извлекается деталь с заданной конфигурацией и требуемыми размерами (рис. 13.1). Изделия, полученные этим способом, называют отливками. Изготовление изделий способом литья называется литейным производством.

Литейное производство является одним из важнейших производств в машиностроении. Литые заготовки потребляет большинство отраслей народного хозяйства. Вес литых деталей в машинах состав-

Рис. 13.1. Схема литейной формы и отливки ляет в среднем 40-80%, а стоимость и трудоемкость их изготовления - примерно 25% всех затрат на изделие.

Способ получения деталей отливкой является более дешевым по сравнению с ковкой и штамповкой, так как литые заготовки по размерам и конфигурации в наибольшей мере приближаются к готовым деталям, а объем их механической обработки меньше, чем на заготовках, получаемых другими методами. Литьем изготавливают отливки очень сложной конфигурации, в особенности полые, которые нельзя изготовить ковкой, штамповкой или иной механической обработкой из прокатанного или прессованного материала, например блоки цилиндров, станины станков, лопасти турбин, зубчатые колеса, газовую и водопроводную арматуры и много другое. Вес литых деталей не ограничен - от нескольких граммов до десятков тонн. Только литьем можно получить изделия из различных сплавов, любых габаритов, сложности и веса, за сравнительно короткое время, с достаточно высокими механическими и эксплуатационным свойствами.

Литейные цехи, в которых осуществляется литейное производство, классифицируются в зависимости от используемого сплава, технологии производства литья, развеса отливок и т.д. (рис. 13.2).

По виду используемого сплава (металла) различают цеха: чугунолитейные, стального литья и цветного литья.

В чугунолитейных цехах изготавливают отливки из серого, высокопрочного, ковкого и иных видов чугуна.

В цехах стального литья изготавливают отливки из литейных сталей: углеродистых, конструкционных, жаропрочных, спецсталей и т.д.

В цехах цветного литья используют такие металлы и сплавы, как: алюминий, медь, магний, цинк, титан, бронза, латунь и т.д.

По массе и габаритам отливки литейные цеха могут относиться к легкому, среднему, крупному, тяжелому и особо тяжелому развесу, или по другой классификации - цеха мелкого, среднего или крупногабаритного литья.

По видам литья литейное производство классифицируется на литье в песчано-глинистые формы и специальное литье.

Под специальными видами литья подразумевают литье в кокиль (постоянные металлические формы), центробежное литье, литье по выплавляемым моделям (точное литье), литье по выжигаемым моделям, литье под давлением (высоким или низким), корковое литье и др.

Наибольшее распространение в литейном производстве находит литье в песчано-глинистые формы. Литейные формы изготавливаются из формовочных смесей. Основными компонентами формовочных смесей являются песок и глина, поэтому до сих пор этот вид

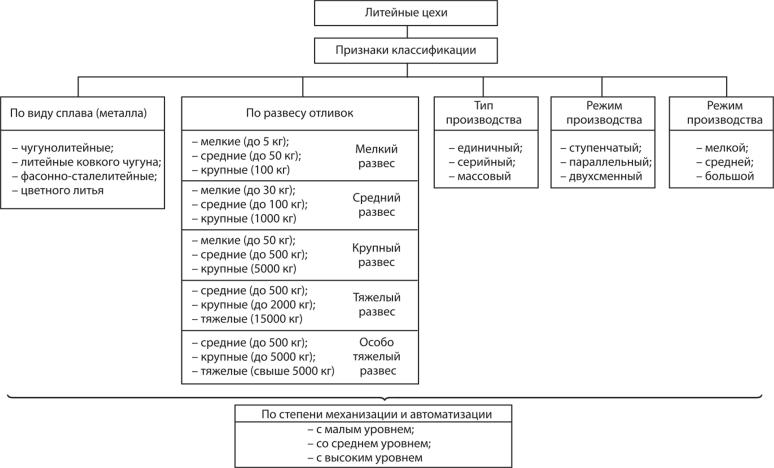

Рис. 13.2. Основные группировки литейных производств литья называют «литье в землю». На долю литья в землю приходится свыше 75% общего выпуска отливок. Они относятся к разовым формам, поскольку извлечение отливки требует их разрушения. Для получения каждой последующей детали необходимо изготовление новой литейной формы. Процесс изготовления формы называется формовкой.

Формовочные смеси предназначены для изготовления литейной формы, а стержневые - стержней. Формовочные и стержневые смеси должны быть пластичными для получения отчетливого отпечатка; огнеупорными - для выдерживания высоких температур заливаемого металла; прочными - для выдерживания давления заливаемого металла; газопроницаемыми, т.е. способными пропускать выделяемые газы, а также противопригарными, способными не спекаться с расправленным металлом.

Стержни находятся в еще более тяжелых условиях. Поэтому стержневые смеси имеют более высокие характеристики свойств, чем формовочные смеси.

При формовке используются специальные приспособления, набор которых носит название модельного комплекта и опок.

Модельный комплект изготавливается для каждой детали отдельно, исходя из ее конфигурации и размеров. Он состоит из модели, элементов литниковой системы и подмодельной плиты. В том случае, если в конструкции детали имеются полости или отверстия, то в комплект входят и стержневые ящики.

Модель предназначена для образования наружного контура детали в литейной форме. Она изготавливается с литейными уклонами, припусками на последующую обработку и усадку металла.

Литниковой системой называется совокупность каналов, подводящих расплавленный металл в полость формы.

Подмодельная плита - приспособление, предназначенное для установки модели и литниковой системы.

Стержневой ящик предназначен для изготовления стержней, образующих внутренний контур полости детали.

Опоки представляют сбой жесткие рамки, в которых удерживается литейная форма во время ее транспортировки и заливки металлом.

Что касается литейных сплавов, то в литейном производстве применяются только те металлы и сплавы, которые обладают хорошими литейными свойствами: высокой жидкотекучестью, малой усадкой и малой склонностью к ликвации.

Жидкотекучестью называется способность металла заполнять полости формы.

Усадкой называются свойства металлов при остывании уменьшаться в размерах.

Ликвацией называется неоднородность по химическому составу различных частей отливки.

Литейное производство является одним из наиболее сложных в организационно-техническом отношении машиностроительных переделов. Организация литейных цехов, имеющая большое количество исходных данных, является трудоемким и сложным процессом. Однако разработаны типовые проекты основных участков литейных цехов с комплектом оборудования, типовой технологией и организацией производства.

Основой для проектирования цеха и всех его отделений служит программа цеха.

Способы изготовления отливок, их особенности и область применения показаны в табл. 13.1.

Литейные цеха, как правило, располагаются в отдельностоящих зданиях.

Для литейных цехов проектируют здания каркасного типа. Несущий каркас состоит из колонн, установленных на фундаментах и связанных балками и фермами. Колонные и опирающиеся на них фермы образуют поперечные рамы, которые связаны в продольном направлении фундаментными обвязочными балками, подкрановыми балками. В таком здании обеспечивается эффективная механическая вентиляция, аэрация и освещение.

Фундамент, колонны, стены и перекрытия образуют несущий остов здания, воспринимающий на себя все нагрузки. Кровельное покрытие зависит от типа покрытия здания, климатических условий местности и внутреннего режима помещения. Наиболее употребительны рулонные многослойные кровли из водостойких материалов, которые укладывают по битумной мастике на слой утеплителя. Так как здания имеют много пролетов, необходимо устроить внутренний отвод воды через воронки в кровле и стояки в ливневую канализацию. Кровля строиться по фонарному типу. Тип фонарей производственных зданий назначают в соответствии с технологическими и санитарно-гигиеническими требованиями и климатическими условиями района строительства. Устраиваемые на кровле производственных зданий фонари подразделяют на световые, аэрационные и светоаэрационные, по расположению относительно пролетов - на ленточные и точечные. Для центральной климатической зоны в помещениях с большими тепловыделениями применяются светоаэрационные двусторонние фонари с вертикальным остеклением.

На стадии разработки технико-экономического обоснования и при составлении задания на проектирование литейного цеха необходимо учесть:

• 1) наличие подъездных путей, в том числе железнодорожных;
• 2) наличие значительных энергетических ресурсов;
• 3) преимущественное направление ветров;
• 4) наличие очистных сооружений и мест складирования отходов производства;
• 5) отдаленность от механообрабатывающих цехов и т.д.

Для правильного выбора типа зданий, систем отопления и вентиляции, а также несущих и ограждающих конструкций, во время технических изысканий необходимо собрать метеорологические данные: температуру и влажность воздуха, скорость ветра, количество дождевых осадков, глубину промерзания грунта и т.п.

Таблица 13.1

Способы изготовления отливок, их особенность и область применения 1

1 Справочник технолога-машиностроителя. URL: http://stehmash.narod.ru/ stmlstrl2tabl.htm

Литейное производство - одно из древнейших ремёсел, освоенных человечеством. Первым литейным материалом была бронза. В древности бронзы представляли собой сложные сплавы на основе меди с добавками олова (5-7 %), цинка (3-5 %), сурьмы и свинца(1-3%) с примесями мышьяка, серы, серебра (десятые доли процента). Зарождение выплавки бронзы и получения из нее литых изделий (оружия, украшения, посуды и др.) в разных регионах относится к,3-7 тысячелетию до и, э. По-видимому, почти одновременно была освоена плавка самородных серебра, золота и их сплавов. На территории, где жили восточные славяне, развитое литейное ремесло появилось в первых веках н. э.

Основными способами получения отливок из бронзы и сплавов серебра и золота были литье ij каменные формы и литье по воску. Каменные формы делали из мягких пород известняка, в которых вырезали рабочую полость. Обычно каменные формы заливали в открытую, так что одна сторона изделия, образуемая открытой поверхностью расплава, оказывалась плоской. При литье по воску сначала изготовляли восковые модели как точные копии будущих изделий. Эти модели погружали в жидкий глиняный раствор, который затем высушивали н обжигали. Воск выгорал, в образовавшуюся полость заливали расплав.

Большой шаг вперед в развитии бронзового литья был сделан, когда началось литье колоколов и пушек (XV-XVI вв.). Широко известно мастерство и искусство русских умельцев, изготовивших уникальные бронзовые отливки - «Царь-пушку» массой 40 т (Андрей Чохов, 1586 г.), и «Царь-колокол» массой 200 т (Иван и Михаил Моторины, 1736 г.).

Бронзы и позже латуни на протяжении многих веков были главным материалом для изготовления художественных отливок, памятников и скульптур. До наших дней сохранилась бронзовая скульптура римского императора Марка Аврелия (II век н, э.). Всемирную известность получили отлитые из бронзы памятники Петру 1 в Ленинграде (1775 г.) и памятник «Тысячелетие России» в Новгороде (1862 г.). В наше время был изготовлен литой бронзовый памятник Юрию Долгорукому - основателю Москвы (1954 г.).

В XVIII в. на первое место по массовости и универсальности выходит новый литейный материал - чугун, послуживший основой развития машинной индустрии в первой половине XIX в, К началу XX в. литейное производство цветных металлов и сплавов заключалось в получении фасонных отливок из оловянных бронз и латуней и слитков из меди, бронзы и латуней. Фасонные отливки изготовляли только литьем в песчаные формы (тогда говорили и писали «земляные формы», «литье в землю»). Слитки получали массой не более 200 кг литьем в чугунные изложницы.

Следующий этап развития литейного производства цветных металлов и сплавов начался примерно с 1910-1920 гг., когда были разработаны новые сплавы, прежде всего на основе алюминия и несколько позже на основе магния. Одновременно началось освоение фасонного и заготовительного литья из специальных бронз и латуней - алюминиевых, кремниевых, марганцевых, никелевых, а также освоение производства слитков из никеля и его сплавов. В 1920-1930 гг. создаются цинковые сплавы для литья под давлением. В 1930-1940 гг. получает развитие фасонное литье из никелевых сплавов. Период 1950-1970 гг. был ознаменован разработкой технологии плавки и литья титана и его сплавов, урана и других радиоактивных металлов, циркония и сплавов на его основе, молибдена, вольфрама, хрома, ниобия, бериллия и редкоземельных металлов.

Освоение новых сплавов потребовало коренной перестройки технологии плавки и плавильного оборудования, применения новых формовочных материалов и новых способов изготовления форм. Массовый характер производства способствовал разработке новых принципов организации производства, основанных на широкой механизации и автоматизации процессов изготовления форм и стержней, плавки, заливки форм, обработки отливок.

Необходимость обеспечения высокого качества литых заготовок привела к глубоким научным исследованиям свойств жидких металлов, процессов взаимодействия расплавов с газами, огнеупорными материалами, шлаками и флюсами, процессов рафинирования от включений и газов, процессов кристаллизации металлических сплавов при очень малых и очень больших скоростях охлаждения, процессов заполнения

литейных форм расплавом, затвердевания отливок с сопутствующими явлениями - объемной и линейной усадкой, возникновением различной структуры, ликвацией, напряжениями. Начало этим исследованиям было положено в 1930-1940 гг. акад. А. А. Бочваром, заложившим основы теории литейных свойств сплавов.

Начиная с 1920-1930 гг. для плавки цветных [металлов и сплавов широко применяют электрические печи - сопротивления, индукционные канальные и тигельные. Плавка тугоплавких металлов практически оказалась возможной только при использовании дугового разряда в вакууме и электронно-лучевого нагрева. В настоящее время идет освоение плазменной плавки, на очереди - плавка лазерным лучом.

В 1940-1950 гг. произошел массовый переход от литья в песчаные формы к литью в металлические формы - кокили (алюминиевые сплавы, магниевые и медные) к литью под давлением (цинковые, алюминиевые, магниевые сплавы, латуни). В эти же годы в связи с производством литых турбинных лопаток из жаропрочных никелевых сплавов возродился на новой основе древний способ литья по воску, названный точным литьем и называемый теперь литьем по выплавляемым моделям. Этот способ обеспечил получение отливок с очень небольшими припусками на механическую обработку вследствие очень точных размеров и высокой чистоты поверхности, что было необходимо в связи с крайне трудной обрабатываемостью всех жаропрочных сплавов на никелевой и кобальтовой основах.

В заготовительном литье (получение слитков для последующего деформирования с целью изготовления полуфабрикатов) в 1920-1930 гг. вместо чугунных начали широко использовать водоохлаждаемые изложницы, В 1940-1950 гг. происходит внедрение полунепрерывного и непрерывного литья слитков из алюминиевых, магниевых, медных и никелевых сплавов.

В 1930-1940 гг. произошли коренные изменения в принципах построения технологии заливки литейных форм и затвердевания отливок. Эти изменения были обусловлены как резким отличием свойств новых литейных сплавов от свойств традиционного серого чугуна и оловянной бронзы (образование прочных оксидных плен, большая объемная усадка, меняющийся от сплава к сплаву интервал кристаллизации), так и возросшим уровнем требований к отливкам по прочности, плотности и однородности.

Были разработаны конструкции новых расширяющихся литниковых систем в отличие от старых сужающихся. В расширяющихся системах площади поперечного сечения каналов увеличиваются от стояка к литникам-питателям, так что самым узким местом является сечение стояка на переходе к шлаковику-коллектору. В этом случае первые порции металла, вытекающие из стояка в шлаковик, не могущего заполнить, Истечение расплава из шлаковика в литники происходит под действием очень небольшого напора в незаполненном шлаковике. Этот небольшой напор создает соответственно небольшую линейную скорость поступления расплава в полость литейной формы. Струи расплава в форме не разбиваются на капли, не, захватывают воздух; но разрушается оксидная плена на поверхности расплава в форме, расплав не загрязняется пленами. Благодаря таким достоинствам расширяющихся литниковых систем их применяют в настоящее время для получения ответственных отливок из всех сплавов,

Другим важным достижением в технологии получения качественных отливок развитым и реализованным в период освоения фасонного литья из новых сплавов цветных металлов, является принцип направленного затвердевания отливок. Опыт, накопленный при получении отливок из традиционных, «старых» литейных сплавов - серого чугуна и оловянной бронзы, свидетельствовал о том, что не обходимо рассредоточить подвод расплава в литейную форму, обеспечивая в первую очередь надежное заполнение полости формы и не допуская местного ее разогрева. Объем серого чугуна почти не меняется при кристаллизации, и поэтому отливкам из этого сплава практически не поражаются усадочной пористостью или раковина `i`e и не нуждаются в прибылях.

«Старые» оловянные бронзы с 8-10 % олова имели очень большой интервал) кристаллизации, поэтому при литье в песчаные формы вся объемная усадка в отливках проявлялась в виде мелкой рассеянной пористости, неразличимой простым глазом. Создавалось впечатление, что металл в отливке плотный и что использовании опыта получения чугунных отливок, с подводом металла к тонким частям ее, оправдывает себя и в случае литья изделий из бронзы. Прибыли как технологические приливы на отливках просто не существовали. В форме предусматривался лишь выпор - вертикальный канал из полости формы, появление расплава в котором служило признаком заполнения литейной формы.

Для получения отливок высокого качества из новых сплавов оказалось необходимым осуществить направленное затвердевание от тонких частей, которые, естественно, затвердевают первыми, к более массивным и далее к прибылям. При этом убыль объема при кристаллизации каждого ранее затвердевающего участка восполняется расплавом из участка, еще не начавшего затвердевать, и, наконец, из прибылей, которые затвердевают последними. Такое направленное затвердевание требует очень грамотного выбора места подвода расплава в форму. Нельзя подводить расплав в самый тонкий по сечению участок, рациональнее осуществить подвод жидкого металла около прибыли с тем, чтобы в ходе заполнения эта часть формы разогрелась. Для создания направленного затвердевания необходимо намеренно замораживать те части формы, где затвердевание должно произойти быстрее. Это достигается с помощью холодильников в песчаных формах или специальным охлаждением в металлических формах. Там, где затвердевание должно совершаться в последнюю очередь, форму намеренно утепляют или разогревают.

Принцип направленного затвердевания, осознанный и сформулированный при освоении производства отливок из алюминиевых и магниевых сплавов, сейчас совершенно обязателен для получения качественных отливок из любых сплавов.

Разработка научных основ плавки сплавов цветных металлов, их кристаллизации, освоение технологии получения фасонных отливок и слитков является заслугой большой группы ученых, многие из которых были тесно связаны с высшей школой. К ним в первую очередь следует отнести А. А. Бочвара, С. М. Воронова, И. Е. Горшкова, И. Ф. Колобнева, Н. В. Окромешко, А. Г. Спасского, М. В. Шарова.

Научные разработки и производственные процессы в области литейного производства цветных металлов в нашей стране соответствуют передовым достижениям научно-технического прогресса. Их результатом, в частности, явилось создание современных цехов кокильного литья и литья под давлением на Волжском автомобильном заводе и ряде других предприятий. На Заволжском моторном заводе успешно работают крупные машины литья под давлением и усилием запирания пресс-формы 35 МН, на которых получают блоки цилиндров из алюминиевых сплавов для автомашины «Волга». На Алтайском моторном заводе освоена автоматизированная линия по получению отливок литьем под давлением. В Советском Союзе впервые в мире разработан и освоен процесс непрерывного литья слитков из алюминиевых сплавов в электромагнитный кристаллизатор. Этот способ существенно повышает качество слитков и позволяет снизить количество отходов в виде стружки при их обточке.

Основная задача, стоящая перед литейным производством в нашей стране, заключается в существенном общем повышении качества отливок, которое должно найти выражение в уменьшении толщины стенок, снижении припусков на механическую обработку и на литниково-питающие системы при сохранении должных эксплуатационных свойств изделий. Конечным итогом этой работ))» должно быть обеспечение возросших потребностей машиностроения необходимым количеством литых заготовок без существенного роста общего выпуска отливок но массе.

Проблема повышения качества отливок тесно связана с проблемой экономного расходования металла. Применительно к цветным металлам обе эти проблемы приобретают особую остроту. В связи с истощением богатых месторождений цветных металлов стоимость их производства непрерывно и существенно возрастает. Сейчас цветные металлы в пять-десять и более раз дороже чугуна и углеродистой стали. Поэтому экономное расходование цветных металлов, сокращение потерь, разумное использование отходов является непременным условием развития литейного производства.

В промышленности постоянно увеличивается доля сплавов цветных металлов, получаемых путем переработки отходов - обрези, стружки, различного лома и шлаков. Эти сплавы содержат повышенное количество разнообразных примесей, способных снизить их технологические свойства и эксплуатационные характеристики изделий. Поэтому в настоящее время ведутся широких исследования для выработки способов рафинирования подобных расплавов и отработки технологии получения качественных литых заготовок.

ТРЕБОВАНИЯ К ОТЛИВКАМ

Отливки из сплавов цветных" металлов должны иметь определенный химический со став, заданный уровень механических свойств, необходимые размерную точность и чистоту поверхности без внешних и внутренних дефектов. В отливках не допускаются трещины, неслитины, сквозные раковины и рыхлоты. Поверхности, являющиеся базами для механической обработки, не должны иметь наплывов и повреждений. Допустимые дефекты, их количество, способы обнаружения и методы исправления регламентируются отраслевыми стандартами (ОСТами) и техническими условиями.

Отливки поставляют с обрубленными литниками и обрезанными прибылями. Места обрезки и обрубки на необрабатываемых поверхностях зачищают заподлицо. Допускается исправление дефектов заваркой и пропиткой. Необходимость термической обработки определяется техническими условиями.

Точность размеров отливок должна отвечать требованиям ОСТ 1.41154-72. Допуски, включающие в себя сумму всех отклонений от размеров чертежа, имеющих место на различных стадиях изготовления отливки, кроме отклонений, обусловленных наличием литейных уклонов, должны соответствовать одному из семи классов точности (табл. 20). В каждом классе точности все допуски на любой размер одного вида (Д,Т или М) являются для данной отливки равными и устанавливаются по наибольшему габаритному размеру.

Обрабатываемые поверхности отливок должны иметь припуск на механическую обработку. Минимальный припуск должен быть больше допуска. Величина припуска определяется габаритными размерами и классом точности отливок.

Чистота поверхности отливок должна соответствовать заданному классу шероховатости. Она зависит от способа изготовления отливок, применяемых материалов для изготовления форм, качества подготовки поверхности моделей, кокилей и пресс-форм. Для получения отливок, отвечающих перечисленным выше требованиям, применяют различные способы литья в разовые формы и формы многократного использования.

КЛАССИФИКАЦИЯ ОТЛИВОК

По условиям службы независимо от способа изготовления отливки делят на три группы: общего, ответственного и особо ответственного назначения.

К группе общего назначения относят отливки для деталей, не рассчитываемых на прочность. Конфигурация и размеры их определяются только конструктивными и технологическими соображениями. Такие отливки не подвергают контролю рентгенопросвечиванием.

Отливки ответственного назначения используют для изготовления деталей, рассчитываемых на прочность и работающих при статических нагрузках. Они проходят выборочный контроль рентгенопросвечиванием.

К группе особо ответственного назначения относят отливки для деталей, рассчитываемых на прочность и работающих при циклических и динамических нагрузках. Их подвергают индивидуальному контролю рентгенопросвечиванием, флуоресцентному контролю и контролю вихревыми токами.

В зависимости от объема приемно-сдаточных испытаний отраслевыми стандартами ОСТ11.90021- 71, ОСТ 1.90016- 72, ОСТ1.90248- 77 предусмотрено деление отливок из сплавов цветных металлов на три группы.

К 1 группе относят отливки, контроль механических свойств которых осуществляют выборочно на образцах, вырезанных из тела контрольных отливок, с одновременным испытанием механических свойств на отдельно отлитых образцах от каждой плавки или поштучное испытание на образцах, вырезанных из прилитых к каждой отливке заготовок, а также поштучный контроль на плотность (рентгенопросвечивание).

Ко II группе относят отливки, механические свойства которых определяют на отдельно отлитых образцах или на образцах, вырезанных из прилитых к отливке заготовок, и по требованию завода-потребителя на образцах, вырезанных из отливок (выборочно), а также поштучный или выборочный контроль на плотность отливок методом рентгенопросвечивания. (Для отливок IIа группы контроль на плотность не производят).

III группу составляют отливки, у которых контролируют только твердость. По требованию завода-потребителя производят контроль механических свойств на отдельно отлитых образцах.

Отнесение отливок к соответствующей группе производится конструктором и оговаривается в чертеже.

В зависимости от способа изготовления, конфигурации поверхностей, масс максимального геометрического размера, толщины стенок, характеристики в ступов, ребер, утолщений, отверстий, количества стержней, характера механической обработки и шероховатости обработанных поверхностей, назначения и особых технических требований предусмотрено деление отливок на 5-6 групп сложное (литье в песчаные формы и под давлением - 6 групп; литье в кокиль, по выплавляемым моделям и в оболочковые формы - 5 групп). При этом число совпадающих признаков должно быть не мен пяти или четырех для шести или пяти групп сложности соответственно. При меньшем числе совпадающих признаков применяют способ группировки их путем последовательного отнесения начиная с более высоких групп сложности в сторону более низких и останавливаются на группе сложности, при которой достигается необходимое число условно совпадающих признаков. При равенстве числа признаков по двум группам сложно отливку относят к той группе, при определении которой использован признак «конфигурация поверхностей».

ОСНОВЫ ТЕХНОЛОГИИ ПЛАВКИ

Располагая сведениями о свойствах материалов и их взаимодействий с газами и огнеупорными материалами, можно создавать научно обоснованную технологию плавки. Разработка технологии плавки для конкретной обстановки включает в себя выбор плавильного агрегата, вида энергии, выбор материала футеровки печи, определение необходимого состава атмосферы в печи при плавке. Создавая технологию, решают вопрос о способах предотвращения возможного загрязнения расплава и способах его рафинирования. Рассматривают также необходимость раскисления и модифицирования сплава.

Очень важным вопросом является правильный выбор шихтовых материалов, т. е. тех материалов, которые подлежат сплавлению. При создании технологии предусматривают также уменьшение расхода металлов, вспомогательных материалов, энергии, труда. Эти вопросы могут быть решены лишь в совершенно конкретной обстановке.

Следует иметь в виду, что приведенные выше сведения о свойствах металлов и протекающих процессах относились к условиям «чистого» эксперимента, когда влияние прочих процессов намеренно сводилось к минимуму. В реальной обстановке это влияние может существенно изменить отдельные свойства. Кроме того, в реальной обстановке расплав как система никогда не находится в равновесии с окружающей средой, он оказывается либо пересыщенным, либо недосыщенным. В связи с этим приобретает большое значение кинетическая сторона процесса. Количественная оценка кинетику весьма затруднительна ввиду неопределенности уравнений, описывающих во времени процессы газонасыщения, дегазации, взаимодействия с футеровкой и т. п. Поэтому в итоге оказывается, что для правильного суждения о протекающих при плавке явлениях важны не только количественные расчеты отдельных процессов, но и возможны более полный учет и оценка наибольшего числа этих процессов.

РАЗРАБОТКА ТЕХНОЛОГИИ ПЛАВКИ

Отправными точками при создании технологии плавки металла или сплава являются его состав, который включает в себя основу, легирующие компоненты и примеси, и заданный уровень механических и других свойств сплава в отливке. Кроме того, учитывается количественная потребность в расплаве в единицу времени. Вид плавильной печи подбирают, исходя из температуры плавления основного компонента сплава и химической активности как его, так и всех легирующих компонентов и наиболее вредных примесей, 0дно-временно решается вопрос о материале футеровки печи.

В большинстве случаев плавку ведут на воздухе. Если взаимодействие с воздухом ограничивается образованием на поверхности нерастворимых в расплаве соединений и возникающая пленка этих соединений существенно замедляет дальнейшее взаимодействие, то обычно не принимают каких-либо мер для подавления такого взаимодействия. Плавку в этом случае ведут при прямом контакте расплава с атмосферой. Так поступают при приготовлении большинства алюминиевых, цинковых, оловянносвинцовых сплавов. Если же образующаяся пленка нерастворимых соединений непрочна и неспособна защитить расплав от дальнейшего взаимодействия (магний

и его сплавы), то принимают специальные меры, используя флюсы или защитную атмосферу.

Защита расплава от взаимодействия с газами совершенно необходима, если газ растворяется в жидком металле. Главным образом стремятся предотвратить взаимодействие расплава с кислородом. Это относится к плавке сплавов на основе никеля и медных сплавов, способных растворять кислород, где расплавы обязательно защищают от взаимодействия с.атмосферой печи. Защита расплава достигается прежде всего применением шлаков, флюсов и других защитных покровов. Если подобные меры оказываются недостаточными или невозможными, прибегают к плавке в атмосфере защитных или инертных газов. Наконец, используют плавку в вакууме, т. е. при пониженном до определенного уровня давлений газов. В некоторых случаях для уменьшения интенсивности взаимодействия расплава кислородом в него вводят добавки бериллия (сотые доли процента в аллюминиевомагниевые и магниевые сплавы), кремния и алюминия (десятые доли процента в латуни).

Несмотря на защиту, металлические расплавы все же загрязняются различными примесями выше допустимого предела. Нередко в шихтовых материалах имеется слишком много примесей. Поэтому часто при плавке проводят рафинирование расплавов - очистку от растворимых и нерастворимых примесей, а также раскисление - удаление растворенного кислорода. Многие сплавы находят применение, в модифицированною состоянии, когда они приобретают мелкокристаллическое строение и более высокие механические или технологические свойства. Операция модифицирования проводится как одна из последних ступеней процесса плавки непосредственно перед разливкой. При разработке технологии плавки учитывают, что масса полученного жидкого металла всегда будет несколько меньше массы металлической шихты из-за потерь металла в шлаке и потерь на угар. Эти потери составляют в сумме 2-5 %, при этом чем больше масса единичной плавки, тем меньше потери.

Шлак, всегда появляющийся на поверхности расплава, представляет собою сложную систему из сплавов-растворов и смесей оксидов основного компонента сплава, легирующих компонентов и примесей. Кроме того, в шлаке обязательно присутствуют оксиды футеровки плавильной печи. Такой естественно возникающий на расплаве первичный шлак может быть полностью жидким, частично жидким (творожистым) и твердым. Кроме оксидов, шлаки всегда содержат некоторое количество свободного металла. В жидких и творожистых шлаках свободный металл находится в виде отдельных капель - корольков. Если же оксиды, составляющие шлак, находятся ниже своей точки плавления, то они являются твердыми. При перемешивании расплава и попытках удаления с него шлака происходит замешивание этих оксидов, часто и имеющих вид плен, в расплав. Таким образом, несмотря на тугоплавкость оксидов, образующийся и удаляемый шлак имеет жидкую консистенцию, которая обусловлена большим количеством захваченного расплава. В таком шлаке количество свободного металла составляет около 50% от всей массы удаляемого шлака, тогда как в действительно жидких шлаках его содержание не превышает 10-30%.

Потери металлов при плавке на угар определяются их испарением и взаимодействием с футеровкой, выражающемся в ее металлизации.

Металл, находящийся в шлаке, может быть возвращен в производство. Наиболее просто это достигается по отношению к свободному металлу, не связанному в какие-либо соединения. Дробление и просев шлака позволяют возвратить 70-80 % свободного металла. Оставшийся шлак представляет собой доброкачественное металлургическое сырье, и его направляют на металлургические предприятия для выделения наиболее ценных компонентов.

При определении потерь металла при плавке на угар и со шлаком нельзя забывать о загрязненности шихтовых материалов инородными неметаллическими примесями и включениями в виде остатков масла, эмульсии, воды, шлака, формовочной и стержневой смесей. Масса этих примесей при невнимательной работе автоматически засчитывается как масса подвергаемого плавке металла, и в итоге получается необоснованно завышенная величина потерь при плавке.

Важной стороной технологии является температурный режим плавки, порядок загрузки шихтовых материалов и введения отдельных компонентов сплава, последовательность технологических операций металлургической обработки расплава. Плавку всегда проводят в предварительно разогретой печи, температура в которой должна быть на 100-200 °С выше температуры плавления основного компонента сплава. Желательно, чтобы все загружаемые в печь материалы были нагреты до 150-200°С с тем, чтобы в них не оставалась влага. Первым в плавильную печь загружают тот шихтовой материал, который составляет наибольшую долю в навеске. В случае приготовления сплава из чистых металлов первым всегда загружают основной компонент сплава. Если плавку ведут с применением шлаков и флюсов, то их обычно засыпают сверху загружаемой металлической шихты. Если условия производства позволяют, новую плавку начинают, оставляя в печи некоторое количество расплава от предыдущей плавки. Загрузка шихты в жидкую ванну существенно ускоряет процесс плавки и снижает потери металла. Сначала в жидкую ванну загружают более тугоплавкую шихту. Периодически добавляют свежий шлак или флюс и, если необходимо, удаляют старый. Если по технологии необходимо раскисление расплава (удаление растворенного кислорода), то его проводят таким образом, чтобы избежать образования в расплаве трудно удаляемых и вредных неметаллических включений и обеспечить надежное удаление продуктов раскисления (см. ниже). В последнюю очередь в расплав вводят летучие и химически активные компоненты сплава, чтобы уменьшить их потери. Затем проводят рафинирование расплава. Непосредственно перед разливкой расплав модифицируют.

Условия введения отдельных видов шихты или компонентов сплава в жидкую ванну целесообразно определять, сопоставляя температуру плавления загружаемого материала и его плотность с температурой плавления и плотностью сплава. Необходимо также знать хотя бы двойные диаграммы состояния основного компонента сплава с легирующими компонентами, примесями и модифицирурующими и добавками.

В подавляющем большинстве случаев все легирующие компоненты и примеси растворяются в жидкой основе сплава, так что расплав можно считать раствором. Однако получение и образование такого раствора осуществляют различными путями. Если очередная твердая добавка будет иметь температуру начала плавления более высокую, чем расплав, то возможно лишь обычное растворение твердого тела в жидком. Для этого необходимо активное принудительное перемешивание. Указанная тугоплавкая добавка может иметь плотность, меньшую плотности расплава, и в этом случае она будет плавать на поверхности, где возможно ее окисление, запутывание в шлак. Отсюда возникает опасность непопадания в заданный состав сплава. Если такая «легкая» добавка имеет меньшую температуру плавления, чем расплав, она переходит в жидкое состояние и поэтому ее даль-дальнейшее растворение в расплаве существенно облегчается. В некоторых случаях, чтобы избежать окисления и потерь, подобные добавки вводят в расплав с помощью так называемого колокольчика- дырчатого стакана, в который закладывают вводимую добавку, и затем погружают в расплав. Если добавка тяжелее расплава, она погружается на дно жидкой ванны, поэтому ее окисление маловероятно. Однако трудно проследить за растворением таких добавок, особенно если они более тугоплавки, чем расплав. Необходимо достаточно длительное и тщательное перемешивание всей массы расплава, чтобы обеспечить полное растворение.

Для приготовления сплавов нередко пользуются лигатурами. Так называют промежуточные сплавы, состоящие обычно из основного компонента рабочего сплава с одним или несколькими легирующими компонентами, но в значительно больших содержаниях, чем в рабочем сплаве. К использованию лигатур приходится прибегать в тех случаях, когда введение компонента-добавки в чистом виде затруднено по различным причинам. Такими причинами могут быть длительность процесса растворения, потери от окисления, испарения, шлакообразования.

Лигатуры используют также при введении химически активных добавок, которые на воздухе в свободном виде могут взаимодействовать с кислородом и азотом. Лигатуры широко используют и в тех случаях, когда чистый элемент-добавка слишком дорог или его вообще не получают, производство же сплавов-лигатур уже освоено, они доступны и достаточно дешевы.

Наконец, лигатуры целесообразно применять при необходимости введения в сплав очень малых добавок. Навеска чистой добавки может составлять всего несколько сот граммов на несколько сот килограммов расплава. Надежно ввести такое малое количество легирующего компонента практически невозможно из-за различного рода потерь и неравномерности распределения. Использование лигатуры, которую вводят в значительно большем количестве, устраняет эти трудности.

Следует отметить, что общим правилом технологии плавки сплавов является как можно меньшее время процесса. Это способствует уменьшению затрат энергии, потерь металла, загрязнения расплава газами и примесями. Вместе с тем необходимо иметь в виду, что для полного растворения всех компонентов и усреднения состава сплава обязательно следует «проварить» расплав - выдержать его при наибольшей допустимой температуре в течение 10-15 мин.

КЛАССИФИКАЦИЯ ПЛАВИЛЬНЫХ ПЕЧЕЙ

В зависимости от масштабов производства, требований, предъявляемых к качеству выплавляемого металла и целого ряда других факторов, в цехах заготовительного и фасонного литья цветных металлов применяют различные типы плавильных печей.

По виду используемой для плавки сплавов энергии все плавильные печи делят на топливные и электрические. Топливные печи подразделяют на тигельные, отражательные и шахтно-ванные. Электрические печи классифицируют в зависимости от способа преобразования электрической энергии в тепловую. В литейных цехах применяют печи сопротивления, индукционные, электродуговые, электронно-лучевые и плазменные.

В электрических печах сопротивления нагрев и расплавление шихты осуществляются за счет тепловой энергии, поступающей от электронагревательных элементов, установленных в своде или в стенках плавильной печи. Эти печи применяют для плавки алюминиевых, магниевых, цинковых, оловянных и свинцовых сплавов.

Индукционные печи по принципу работы и конструкции подразделяют на тигельные и канальные. Тигельные печи в зависимости от частоты питающего тока классифицируют на печи повышенной [(0,15-10)- 10^6 пер/с] и промышленной частоты (50 пер/с).

Независимо от частоты питающего тока принцип работы всех индукционных тигельных печей основан на индуктировании электромагнитной энергии в нагреваемом металле (токи Фуко) и превращении ее в тепловую. При плавке в металлических или других тиглях, изготовленных из электропроводных материалов, тепловая энергия передается к нагреваемому металлу также стенками тигля. Индукционные тигельные печи применяют для плавки алюминиевых, магниевых, медных, никелевых сплавов, а также сталей и чугунов.

Индукционные канальные печи используют для плавки алюминиевых, медных, никелевых и цинковых сплавов. Помимо плавильных печей, применяют также индукционные канальные миксеры, служащие для рафинирования и поддержания температуры жидкого металла на заданном уровне. Плавильно-литейные комплексы, состоящие из плавильной печи - миксера - литейной машины, используют при литье слитков из алюминиевых, магниевых и медных сплавов непрерывным методом. Принцип тепловой работы канальных индукционных печей аналогичен принципу работы силового электрического трансформатора тока, состоящего, как известно, из первичной катушки, магнитопровода и вторичной катушки. Роль вторичной катушки в печи играет короткозамкнутый канал, заполненный жидким металлом. При пропускании тока через индуктор печи (первичная катушка) в заполненном жидким металлом канале индуцируется электрический ток большой величины, который разогревает находящийся в нем жидкий металл. Тепловая энергия, выделяемая в канале, нагревает и расплавляет металл, находящийся над каналом в ванне печи.

Электродуговые печи по принципу передачи тепла от электрической дуги к нагреваемому металлу подразделяются на печи прямого и косвенного нагрева.

В печах косвенного нагрева большая часть тепловой энергии от горячей дуги передается к нагреваемому металлу излучением, а в печах прямого действия - излучением и теплопроводностью. Печи косвенного действия применяют в настоящее время ограниченно. Печи прямого действия (электродуговые вакуумные с расходуемым электродом) используют для плавки тугоплавких, химически активных металлов и сплавов, а также легированных сталей, никелевых и других сплавов. По конструкции и принципу работы электродуговые печи прямого действия делятся на две группы: печи для плавки в гарнисажном тигле и печи для плавки в изложнице или кристаллизаторе.

Электронно-лучевые плавильные печи применяют для плавки тугоплавких и химически активных металлов и сплавов на основе ниобия, титана, циркония, молибдена, вольфрама, а также для ряда марок сталей и других сплавов. В основе принципа электронно-лучевого нагрева лежит преобразование кинетической энергии потока электронов в тепловую при их встрече с поверхностью нагреваемой шихты. Выделение тепловой энергии происходит в тонком поверхностном слое металла. Нагрев и плавление проводят в вакууме при остаточном давлении 1,3- 10^-3 Па. Электронно-лучевую плавку используют для получения слитков, и фасонных отливок. При электроннолучевой плавке можно значительно перегревать жидкий металл и длительное время выдерживать его в жидком состоянии. Это преимущество позволяет эффективно рафинировать расплав и очищать его от ряда примесей. С помощью электронно-лучевой

Плавки из металла могут быть удалены все примеси, давление пара которых существенно превышает давление пара основного металла. Высокая температура и глубокий вакуум способствуют также очистке металла от примесей за счет термической диссоциации оксидов нитридов и других соединений, находящихся в металле. Печь электрошлакового переплава ЭШП по принципу работы Представляет собой печь сопротивления косвенного нагрева, в которой источником тепла является ванна расплавленного шлака заданного химического состава. Переплавляемый металл в виде расходуемого электрода погружают в слой (ванну) жидкого электропроводного шлака. Через расходуемый электрод и шлак пропускают электрический ток. Шлак разогревается, торец расходуемого электрода оплавляется и капли жидкого металла, проходя через слой химически активного шлака, очищаются в результате контакта с ним и формируются в изложнице в виде слитка. Шлак защищает жидкий металл- от взаимодействия с атмосферой воздуха. Печи ЭШП в основном применяют для получения слитков из высококачественных сталей, жаропрочных, нержавеющих и других сплавов. Метод ЭШП используют также для производства крупных фасонных отливок: коленчатых валов, корпусов, арматуры и других изделий.

В плазменных плавильных печах источником тепловой энергии является поток нагретого до высокой температуры ионизированного газа (плазменная дуга), который при соприкосновении с металлом нагревает и расплавляет его. Для получения потока плазмы плавильные печи оборудуют специальными устройствами - плазмотронами. Плазменный способ нагрева и плавления сплавов применяют в печах ванного типа, в плавильных установках для получения слитков в кристаллизаторе и для плавки металлов в гарнисажном тигле.

Плазменные печи ванного типа в основном применяют для плавки сталей, а также сплавов на основе никеля. Плазменные печи для плавки в кристаллизаторе могут использоваться для получения слитков из сталей, бериллия, молибдена, ниобия, титана и других металлов. Плазменные печи для плавки в гарнисажном тигле предназначены для фасонного литья сталей, тугоплавких и химически активных металлов.

ПРОИЗВОДСТВО ОТЛИВОК ИЗ АЛЛЮМИНИЕВЫХ СПЛАВОВ

Литье в песчаные формы

Из перечисленных выше способов литья в разовые формы наиболее широкое применение при изготовлении отливок из алюминиевых сплавов получило литье в сырые песчаные формы. Это обусловлено невысокой плотностью сплавов, небольшим силовым воздействием металла на форму и низкими температурами литья (680-800С).

Для изготовления песчаных форм используют формовочные и стержневые смеси, приготовленные из кварцевых и глинистых песков (ГОСТ 2138-74), формовочных глин (ГОСТ 3226-76), связующих и вспомогательных материалов. Выполнение полостей в отливках осуществляют с помощью стержней, изготавливаемых в основном по горячим (220-300 °С) стержневым ящикам. Для этой цели используют плакированный кварцевый песок или смесь песка с термореактивной смолой и катализатором. Для изготовления стержней широко используют однопозиционные пескострельные автоматы и установки, а также карусельные многопозиционные установки. Стержни, подвергающиеся сушке, изготавливают на встряхивающих, пескодувных и пескострельных машинах или вручную из смесей масляными (4ГУ, С) или водорастворимыми связующими. Продолжительность сушки (от 3 до 12 ч) зависит от массы и размеров стержня и определяется обычно опытным путем. Температуру сушки назначают в зависимости от природы связующего: для масляных связующих 250-280 °С, а для водорастворимых 160-200 °С. Для изготовления крупных массивных стержней все большее применение получают смеси холодного твердения (ХТС) или жидкодвижные самотвердеющие смеси (ЖСС). Смеси холодного твердения в качестве связующего содержат синтетические смолы, а катализатором холодного твердения обычно служит ортофосфорная кислота. Смеси ЖСС содержат поверхностно-активное вещество, способствующее образованию пены.

Соединение стержней в узлы производят склейкой или путем заливки алюминиевых расплавов в специальные отверстия в знаковых частях. Усадка сплава при охлаждении обеспечивает необходимую прочность соединения.

Плавное без ударов и завихрений заполнение литейных форм обеспечивается применением расширяющихся литниковых систем с соотношением площадей сечений основных элементов Fст: Fшп: Fпит 1:2:3; 1:2:4; 1:3:6 соответственно для нижнего, щелевого или многоярусного подвода металла к полости литейной формы. Скорость подъема металла в полости литейной формы не должна превышать 4,5/6, где 6 - преобладающая толщина стенок отливки, см. Минимальную скорость подъема металла в форме (см/с) определяют по формуле А. А. Лебедева Vmin = 3/§.

Тип литниковой системы выбирают с учетом габаритов отливки, сложности ее конфигурации и расположения в форме. Заливку форм для отливок сложной конфигурации небольшой высоты осуществляют, как правило, с помощью нижних литниковых систем. При большой высоте отливок и тонких стенках предпочтительно применение вертикально-щелевых или комбинированных литниковых систем. Формы для отливок малых размеров допустимо заливать через верхние литниковые системы. При этом высота падения струп металла в полость формы не должна превышать 80 мм.

Для уменьшения скорости движения расплава при входе в полость литейной формы и лучшего отделения взвешенных в нем оксидных плен и шлаковых включений в литниковые системы вводят дополнительные гидравлические сопротивления - устанавливают сетки (металлические или из стеклоткани) или ведут заливку через зернистые фильтры.

Литники (питатели), как правило, подводят к тонким сечениям (стенкам) отливок рассредоточенно по периметру с учетом удобств:» их последующего отделения при обработке. Подвод металла в массивные узлы недопустим, так как вызывает образование в них усадочных раковин, макрорыхлот и усадочных «провалов» на поверхности отливок. В сечении литниковые каналы чаще всего имеют прямоугольную форму с размером широкой стороны 15-20 мм, а узкой 5-7 мм.

Сплавы с узким интервалом кристаллизации (АЛ2, АЛ4, АЛ), АЛ34, АК9, АЛ25, АЛЗО) предрасположены к образованию концентрированных усадочных раковин в тепловых узлах отливок. Для выведения этих раковин за пределы отливок широко используют установку массивных прибылей. Для тонкостенных (4-5 мм) и мелких отливок масса прибыли в 2-3 раза превышает массу отливок, для толстостенных-до 1,5 раз. Высоту прибыли выбирают в зависимости от высоты отливки. При высоте менее 150 мм высоту прибыли Нприб принимают равной высоте отливки Нотл. Для более высоких отливок отношение Нприб/Нотл принимают равным 0,3 0,5. Соотношение между высотой прибыли и ее толщиной составляет в среднем 2-3. Наибольшее применение при литье алюминиевых сплавов находят верхние открытые прибыли круглого или овального сечения; боковые прибыли в большинстве случаев делают закрытыми. Для повышения эффективности работы прибылей их утепляют, заполняют горячим металлом, доливают. Утепление обычно осуществляют наклейкой на поверхность формы листового асбеста с последующей подсушкой газовым пламенем. Сплавы с широким интервалом кристаллизации (АЛ1, АЛ7, АЛ8, АЛ19, АЛЗЗ) склонны к образованию рассеянной усадочной пористости. Пропитка усадочных пор при помощи прибылей малоэффективна. Поэтому при изготовлении отливок из перечисленных сплавов не рекомендуется применять установку массивных прибылей. Для получения высококачественных отливок осуществляют направленную кристаллизацию, широко используя для этой цели установку холодильников из чугуна и алюминиевых сплавов. Оптимальные условия для направленной кристаллизации создает вертикально-щелевая литниковая система. Для предотвращения газовыделения при кристаллизации и предупреждения образования газо-усадочной пористости в толстостенных отливках широко используют кристаллизацию под давлением 0,4-0,5 МПа. Для этого литейные формы перед заливкой помещают в автоклавы, заливают их металлом и кристаллизуют отливки под давлением воздуха. Для изготовления крупногабаритных (высотой до 2-3 м) тонкостенных отливок используют метод литья с последовательно направленным затвердеванием. Сущность метода состоит в последовательной кристаллизации отливки снизу вверх. Для этого литейную форму устанавливают на стол гидравлического подъемника и внутрь ее опускают нагретые до 500-700 °С металлические трубки диаметром 12-20 мм, выполняющие функцию стояков. Трубки неподвижно закрепляют в литниковой чаше и закрывают отверстия в них стопорами. После заполнения литниковой чаши расплавом стопоры поднимают и сплав по трубкам поступает в литниковые колодцы, соединенные с полостью литейной формы щелевыми литниками (питателями). После того как уровень расплава в колодцах поднимается на 20-30 мм выше нижнего конца трубок, включают механизм опускания гидравлического стола. Скорость опускания принимают такой, чтобы заполнение формы осуществлялось под затопленный уровень и горячий металл непрерывно поступал в верхние части формы. Это обеспечивает направленное затвердевание и позволяет получать сложные отливки без усадочных дефектов.

Заливку песчаных форм металлом ведут из ковшей, футерованных огнеупорным материалом. Перед заполнением металлом ковши со свежей футеровкой сушат и прокаливают при 780-800 °С для удаления влаги. Температуру расплава перед заливкой поддерживаю на уровне 720-780 °С. Формы для тонкостенных отливок заполняют расплавами, нагретыми до 730-750 °С, а для толстостенных до 700-720 °С.

Литье в гипсовые формы

Литье в гипсовые формы применяют в тех случаях, когда к отливкам предъявляются повышенные требования по точности, чистоте поверхности и воспроизведению мельчайших деталей рельефа. сравнению с песчаными гипсовые формы обладают более высокой прочностью, точностью размеров, лучше противостоят воздействию высоких температур, позволяют получать отливки сложной конфигурации с толщиной стенок 1,5 мм по 5-6-му классу точности. Формы изготавливают по восковым или металлическим (латунь, сталь) хромированным моделям с конусностью по наружным размерам не более 30" и по внутренним размерам от 30" до 3°. Модельные плиты выполняют из алюминиевых сплавов. Для облегчения удаления моделей из форм поверхность их покрывают тонким слоем керосиново-стеариновой смазки.

Мелкие и средние формы для сложных тонкостенных отливок изготавливают из смеси, состоящей из 80" % гипса, 20 % кварцевого песка или асбеста и 60-70 % воды (от массы сухой смеси). Состав смеси для средних и крупных форм: 30 % гипса, 60 % песка, 10% асбеста, 40-50 % воды. Смесь для изготовления стержней содержит 50 % гипса, 40 % песка, 10 % асбеста, 40-50 % воды. замедления схватывания в смесь вводят 1-2 % гашеной извести. Необходимая прочность форм достигается за счет гидратации безводного или полуводного гипса. Для снижения прочности и увеличения газопроницаемости сырые гипсовые формы подвергают гидротермической обработке - выдерживают в автоклаве в течение 6-10 ч под давлением водяного пара 0,13-0,14 МПа, а затем в течение суток на воздухе. После этого формы подвергают ступенчатой сушке при 350-500 °С.

Особенностью гипсовых форм является их низкая теплопроводность. Это обстоятельство затрудняет получение плотных отливок из алюминиевых сплавов с широким интервалом кристаллизации. Поэтому основной задачей при разработке литниково-прибыльной системы для гипсовых форм является предотвращение образования усадочных раковин, рыхлот, оксидных плен, горячих трещин и недоливов тонких стенок. Это достигается применением расширяющихся литниковых систем (Fст: Fшл: EFпит == 1: 2: 4), обеспечивающих низкую скорость движения расплавов в полости формы, направленным затвердеванием тепловых узлов в сторону прибылей с помощью холодильников, увеличением податливости форм за счет повышения содержания кварцевого песка в смеси. Заливку тонкостенных отливок ведут в нагретые до 100--200 °С формы методом вакуумного всасывания, что позволяет заполнять полости толщиной до 0,2 мм. Толстостенные (более 10 мм) отливки получают заливкой форм в автоклавах. Кристаллизация металла в этом случае ведется под давлением 0,4-0,5 МПа.

Литье в оболочковые формы

Литье в оболочковые формы целесообразно применять при серийном и крупносерийном производстве отливок ограниченных размеров с повышенной чистотой поверхности, большей размерной точностью и меньшим объемом механической обработки, чем при литье в песчаные формы.

Оболочковые формы изготавливают по горячей (250-300 °С) металлической (сталь, чугун) оснастке бункерным способом. Модельную оснастку выполняют по 4-5-му классам точности с формовочными уклонами от 0,5 до 1,5 %. Оболочки делают двухслойными: первый слой из смеси с 6-10 % термореактивной смолы, второй из смеси с 2 % смолы. Для лучшего съема оболочки модельную плиту перед засыпкой формовочной смеси покрывают тонким слоем разделительной эмульсии (5 % силиконовой жидкости № 5; 3 % хозяйственного мыла; 92 % воды).

Для изготовления оболочковых форм применяют мелкозернистые кварцевые пески, содержащие не менее 96 % кремнезема. Соединение полуформ осуществляют склеиванием на специальных штыревых прессах. Состав клея: 40 % смолы МФ17; 60 % маршалита и 1,5 % хлористого алюминия (катализатор твердения). Заливку со бранных форм производят в контейнерах. При литье в оболочковые формы применяют такие же литниковые системы и температурные режимы, как и при литье в песчаные формы.

Малая скорость кристаллизации металла в оболочковых формах и меньшие возможности для создания направленной кристаллизации обусловливают получение отливок с более низкими свойствами, чем при литье в сырые песчаные формы.

Литье по выплавляемым моделям

Литье по выплавляемым моделям применяют для изготовления отливок повышенных/точности (3-5-ый класс) и чистоты поверхности (4-6-й класс шероховатости), для которых этот способ является единственно возможным или оптимальным.

Модели в большинстве случаев изготавливают из пастообразных парафино-стеариновых (1: 1) составов запрессовкой в металлические пресс-формы (литые и сборные) на стационарных или карусельных установках. При изготовлении сложных отливок размерами более 200 мм во избежание деформации моделей в состав модельной массы вводят вещества, повышающие температуру их размягчения (оплавления).

В качестве огнеупорного покрытия при изготовлении керамических форм используют суспензию из гидролизованного этилсиликата (30--40 %) и пылевидного кварца (70-60 %). Обсыпку модельных блоков ведут прокаленным песком 1КО16А или 1К025А. Каждый слой покрытия сушат на воздухе в течение 10-12 ч или в атмосфере, содержащей пары аммиака, 0,5 1 ч. Необходимая прочность керамической формы достигается при толщине оболочки 4-6 мм (4-6 слоев огнеупорного покрытия). Для обеспечения спокойного заполнения формы применяют расширяющиеся литниковые системы с подводом металла к толстым сечениям и массивным узлам. Питание отливок осуществляют обычно от массивного стояка через утолщенные литники (питатели). Для сложных отливок допускается применение массивных прибылей для питания верхних массивных узлов с обязательным заполнением их из стояка.

Выплавление моделей из форм Осуществляют в горячей (85-90 С) воде, подкисленной соляной кислотой (0,5-1 см3 на литр воды) для предотвращения омыления стеарина. После выплавления моделей керамические формы просушивают при 150-170 °С в течение 1-2 ч, устанавливают в контейнеры, засыпают сухим наполнителем и прокаливают при 600-700 °С в течение 5-8 ч. Заливку ведут в холодные и нагретые формы. Температура нагрева (50-300 °С) форм определяется толщиной стенок отливки. Заполнение форм металлом осуществляют обычным способом, а также с использованием вакуума или центробежной силы. Большинство алюминиевых сплавов перед заливкой нагревают до 720-750 °С.

Литье в кокиль

Литье в кокиль - основной способ серийного и массового производства отливок из алюминиевых сплавов, позволяющий получать отливки 4-6-го классов точности с шероховатостью поверхности Rz = 50-20 и минимальной толщиной стенок 3-4 мм. При литье в кокиль наряду с дефектами, обусловленными высокими скоростями движения расплава в полости литейной формы и несоблюдением требований направленного затвердевания (газовая пористость, оксидные плены, усадочная рыхлота), основными видами брака отливок являются недоливы и трещины. Появление трещин вызывается затрудненной усадкой. Особенно часто трещины возникают в отливках из сплавов с широким интервалом кристаллизации, имеющих большую линейную усадку (1,25-1,35 %). Предотвращение образования указанных дефектов достигается различными технологическими приемами.

Для того чтобы обеспечить плавное, спокойное поступление металла в полость литейной формы, надежное отделение шлака и оксидных плен, образовавшихся в металле в процессе плавки и движения по литниковым каналам, и предотвращение их образования в литей-ной форме, при литье в кокиль применяют расширяющиеся литниковые системы с нижним, щелевым и многоярусным подводом металла к тонким сечениям отливок. В случае подвода ме-талла к толстым сечениям должна быть предусмотрена подпитка места подвода установкой питающей бобышки (прибыли). Все элементы литниковых систем располагают по разъему кокиля. Рекомендуются следующие соотношения площадей сечения литниковых каналов: для мелких отливок EFст: EFшл: EFпит = 1: 2: 3; для крупных отливок EFст: EFшл: EFпит = 1: 3: 6.

Для снижения скорости поступления расплава в полость формы применяют изогнутые стояки, сетки из стеклоткани или металла, зернистые фильтры. Качество отливок из алюминиевых сплавов зависит от скорости подъема расплава в полости литейной формы. Эта скорость должна быть, достаточной для гарантированного заполнения тонких сечений отливок в условиях повышенного теплоотвода и в то же время не вызвать недоливов, обусловленных неполным выходом воздуха и газов через вентиляционные каналы и прибыли, завихрений и фонтанирования расплава при переходе из узких сечений в широкие. Скорость подъема металла в полости формы при литье в кокиль принимают несколько большей, чем при литье в песчаные формы. Минимально допустимую скорость подъема рассчитывают по формулам А. А. Лебедева и Н. М. Галдина (см. раздел «Литье в песчаные формы»).

Для получения плотных отливок создают, так же как и при литье в песчаные формы, направленное затвердевание путем надлежащего расположения отливки в форме и регулирования теплоотвода. Как правило, массивные (толстые) узлы отливок располагают в верхней части кокиля. Это дает возможность компенсировать сокращение их объема при затвердевании непосредственно из прибылей, установленных над ними. Регулирование интенсивности теплоотвода с целью создания направленного затвердевания осуществляют охлаждением или утеплением различных участков литейной формы. Для местного увеличения теплоотвода широко используют вставки из теплопроводной меди, предусматривают увеличение поверхности охлаждения кокиля за, счет оребрения, осуществляют локальное охлаждение кокилей сжатым воздухом или водой. Для снижения интенсивности теплоотвода на рабочую поверхность кокиля наносят слой краски толщиной 0,1-0,5 мм. На поверхность литниковых каналов и прибылей для этой цели наносят слой краски толщиной 1-1,5 мм. Замедление охлаждения металла в прибылях может быть достигнуто также за счет местного утолщения стенок кокиля, применения различных малотеплопроводных обмазок и утепления прибылей наклейкой асбеста. Окраска рабочей поверхности кокиля улучшает внешний вид отливок, способствует устранению газовых раковин и неслитин на их поверхности и повышает стойкость кокилей. Перед окраской кокили подогревают до 100-120 °С. Излишне высокая температура нагрева нежелательна, так как при этом снижаются скорость затвердевания отливок и длительность срока службы кокиля. Нагрев уменьшает перепад температур между отливкой и формой и расширение формы за счет прогрева ее металлом отливки. В результате этого в отливке уменьшаются растягивающие напряжения, вызывающие появление трещин. Однако одного только подогрева формы недостаточно, чтобы устранить возможность возникновения трещин. Необходимо своевременное извлечение отливки из формы. Удалять отливку из кокиля следует раньше того момента, когда температура ее сравняется с температурой кокиля, а усадочные напряжения достигнут наибольшей величины. Обычно отливку извлекают в тот момент, когда она окрепнет настолько, что ее можно перемещать без разрушения (450-500 °С). К этому моменту литниковая система еще не приобретает достаточной прочности и разрушается при легких ударах. Длительность выдержки отливки в форме определяется скоростью затвердевания и зависит от температуры ме-талла, температуры формы и скорости заливки. Алюминиевые сплавы в зависимости от состава и сложности конфигурации отливок заливают в кокили при 680-750 °С. Весовая скорость заливки составляет 0,15-3 кг/с. Отливки с, тонкими стенками заливают с большими скоростями, чем с толстыми.

Для устранения прилипания металла, повышения срока службы и облегчения извлечения металлические стержни в процессе работы смазывают. Наиболее распространенной смазкой является водно-графитовая суспензия (3-5 % графита).

Части кокилей, выполняющих наружные очертания отливок, изготавливают из серого чугуна. Толщину стенок кокилей назначают в зависимости от толщины стенок отливок в соответствии с рекомендациями ГОСТ 16237-70. Внутренние полости в отливках выполняют с помощью металлических (стальных) и песчаных стержней. Песчаные стержни используют для оформления сложных полостей, которые невозможно выполнить металлическими стержнями. Для облегчения извлечения отливок из кокилей наружные поверхности отливок должны иметь литейный уклон от 30" до 3° в сторону разъема. Внутренние поверхности отливок, выполняемых металлическими стержнями, должны иметь уклон не менее 6°. В отливках не допускаются резкие переходы от толстых сечений к тонким. Радиусы закруглений должны быть не менее 3 мм. Отверстия диаметром более 8 мм для мелких отливок, 10 мм для средних и 12 мм для крупных выполняют стержнями. Оптимальное отношение глубины отверстия к его диаметру равно 0,7-1. Величина припуска на обработку при литье в кокиль назначается в два раза меньшей, чем при литье в песчаные формы.

Воздух и газы выводятся из полости кокиля с помощью вентиляционных каналов, размещаемых в плоскости разъема, и пробок, размещаемых в стенках вблизи глубоких полостей.

В современных литейных цехах кокили устанавливают на однопозиционные или многопозиционные полуавтоматические литейные машины, в которых автоматизированы закрытие и раскрытие кокиля, установка и извлечение стержней, выталкивание и удаление отливки из формы. Предусмотрено также автоматическое регулирование температуры нагрева кокиля. Заливку кокилей на машинах осуществляют с помощью дозаторов.

Для улучшения заполнения тонких полостей кокилей и удаления воздуха и газов, выделяющихся при деструкции связующих, осуществляют вакуумирование форм, заливку их под низким давлением или с использованием центробежной силы.

Литье выжиманием

Литье выжиманием является разновидностью литья в кокиль, Оно предназначено для изготовления крупногабаритных отливок (2500х1400 мм) панельного типа с толщиной стенок 2-3 мм (рис. 63). Для этой цели используют металлические полуформы, которые крепят на специализированных литейно-выжимных машинах с односторонним или двухсторонним сближением полуформ. Отличительной особенностью этого способа литья является принудительное заполнение полости формы широким потоком расплава при сближении полуформ. В литейной форме отсутствуют элементы обычной литниковой системы. Данным способом изготавливают отливки из сплавов АЛ2, АЛ4, АЛ9, АЛ34, имеющих узкий интервал кристаллизации.

^Допустимая скорость подъема расплава на рабочем участке полости формы при литье панелей из алюминиевых сплавов должна быть в пределах 0,5-0,7 м/с. Меньшая скорость может привести к незаполнению тонких сечений отливок, излишне высокая - к дефектам гидродинамического характера: волнистости, неровностям поверхности отливок, захвату воздушных пузырьков, размыву песчаных стержней и образованию трещин из-за разрыва потока. Заливку металла производят в подогретые до 250--350 °С металлоприемники. Регулирование скорости охлаждения расплава осуществляют нанесением на рабочую поверхность полости форм

теплоизоляционного покрытия различной толщины (0,05-1 мм). Перегрев сплавов перед заливкой не должен превышать 15-20° над температурой ликвидуса. Длительность сближения полуформ 5-3 с.

Литье под низким давлением

Литье под низким давлением является другой разновидностью литья в кокиль. Оно получило применение при изготовлении крупногабаритных тонкостенных отливок из алюминиевых сплавов с узким интервалом кристаллизации (АЛ2, АЛ4, АЛ9, АЛ34). Так же как и при литье в кокиль, наружные поверхности отливок выполняются металлической формой, а внутренние полости - металлическими или песчаными стержнями.

Для изготовления стержней используют смесь, состоящую из 55% кварцевого песка 1К016А; 13,5 % полужирного песка П01; 27% пылевидного кварца; 0,8 % пектинового клея; 3,2 % смолы М и 0,5 % керосина. Такая смесь не образует механического пригара. Заполнение форм металлом осуществляют давлением сжатого осушенного воздуха (18-80 кПа), подаваемого на поверхность расплава в тигле, нагретого до 720-750 °С. Под действием этого давления расплав вытесняется из тигля в металлопровод, а из него в коллектор литниковой системы и далее - в полость литейной формы. Преимуществом литья под низким давлением является возможность автоматического регулирования скорости подъема металла в полости формы, что позволяет получать тонкостенные отливки более качественными, чем при литье под действием силы тяжести.

Кристаллизацию сплавов в форме проводят под давлением 10- 30 кПа до образования твердой корки металла и 50-80 кПа после образования корки.

Более плотные отливки из алюминиевых сплавов получают литьем под низким давлением с противодавлением. Заполнение полости формы при литье с противодавлением осуществляют за счет разницы давлений в тигле и в форме (10-60 кПа). Кристаллизация металла в форме ведется под давлением 0,4-0,5 МПа. При этом предотвращается выделение растворенного в металле водорода и образование газовых пор. Повышенное давление способствует лучшему питанию массивных узлов отливок. В остальном технология литья с противодавлением не отличается от технологии литья под низким давлением.

При литье с противодавлением успешно совмещены достоинства литья под низким давлением и кристаллизации под давлением.

Литье под давлением

Литьем под давлением из алюминиевых сплавов АЛ2, АЛЗ, АЛ1, АЛО, АЛ11, АЛ13, АЛ22, АЛ28, АЛ32, АЛ34 изготавливают сложные по конфигурации отливки 1-3-го классов точности с толщиной стенок от 1 мм и выше, литыми отверстиями диаметром до 1,2 мм,

литой наружной и внутренней резьбой с минимальным шагом 1 мм и диаметром 6 мм. Чистота поверхности таких отливок соответствует 5- 8-му классам шероховатости. Изготовление таких отливок осуществляют на машинах с холодной горизонтальной или вертикальной камерами прессования, с удельным давлением прессования 30- 70 МПа. Предпочтение отдается машинам с горизонтальной камерой прессования.

Размеры и масса отливок ограничиваются возможностями Машин литья под давлением: объемом камеры прессования, удельным давлением прессования (р) и усилием запирания (0). Площадь проекции (F) отливки, литниковых каналов и камеры прессования на подвижную плиту пресс-формы не должна превышать значений, определяемых по формуле F = 0,85 0/р.

Во избежание незаполнения форм и неслитин толщину стенок оливок из алюминиевых сплавов назначают с учетом площади их поверхности:

Площадь поверхности

отливки, см2 До 25 25-150 150-250 250-500 Св. 500

Толщина стенки, мм. 1-2 1,5-3 2-4 2,5-6 3-8

Оптимальные значения уклонов для наружных поверхностей составляют 45"; для внутренних 1°. Минимальный радиус закруглений 0,5-1" мм. Отверстия более 2,5 мм в диаметре выполняются литьем. Отливки из алюминиевых сплавов, как правило, подвергают механической обработке только по посадочным поверхностям. Припуск на обработку назначается с учетом габаритов отливки и составляет от 0,3 до 1 мм.

Для изготовления пресс-форм применяют различные материалы. Части пресс-форм, соприкасающиеся с жидким металлом, изготавливают из сталей ЗХ2В8, 4Х8В2, 4ХВ2С, плиты крепления и обоймы матриц - из сталей 35, 45, 50, штыри, втулки и направляющие колонки - из стали У8А.

Подвод металла к полости пресс-форм осуществляют с помощью внешних и внутренних литниковых систем. Питатели подводят к участка отливки, подвергающимся механической обработке. Толщину их назначают в зависимости от толщины стенки отливки в месте подвода и заданного характера заполнения пресс-формы. Эта зависимость определяется отношением толщины Питателя к толщине стенки отливки. Плавное, без завихрений и захвата воздуха, заполнение пресс-форм имеет место, если отношение близко к единице. Для отливок с толщиной стенок до 2 мм питатели имеют толщину 0,8 мм; при толщине стенок 3 мм толщина питателей равна 1,2мм; при толщине стенок 4-6 мм-2 мм.

Для приема первой порции расплава, обогащенного воздушными включениями, вблизи полости пресс-формы располагают специальные резервуары-промывники, объем которых может достигать 20 -40 % от объема отливки. Промывники соединяют с полостью литейной формы каналами, толщина которых равна толщине питателей. Удаление воздуха и газа из полости пресс-форм осуществляют через специальные вентиляционные каналы и зазоры между стержнями (выталкивателями) и матрицей пресс-формы. Вентиляционные каналы выполняют в плоскости разъема на неподвижной части пресс-формы, а также вдоль подвижных стержней и выталкивателей. Глубина вентиляционных каналов при литье "алюминиевых сплавов принимается равной 0,05-0,15 мм, а ширина 10-З0 мм в целях улучшения вентиляции пресс-форм полости промывников тонкими каналами (0,2-0,5 мм) соединяют с атмосферой.

Основными дефектами отливок, полученных литьем под давлением, являются воздушная (газовая) подкорковая пористость, обусловленная захватом воздуха при больших скоростях впуска металла в полость формы, и усадочная пористость (или раковины) в тепловых узлах. На образование этих дефектов большое влияние оказывают параметры технологии литья-скорость прессования, давление прессования, тепловой режим пресс-формы.

Скорость прессования определяет режим заполнения пресс-формы. Чем выше скорость прессования, тем с большей скоростью перемещается расплав по литниковым каналам, тем больше скорость впуска расплава в полость пресс-формы. Высокие скорости прессования способствуют лучшему заполнению тонких и удлиненных полостей. Вместе с тем они являются причиной захвата металлом воздуха и образования подкорковой пористости. При литье алюминиевых сплавов высокие скорости прессования применяют лишь при изготовлении сложных тонкостенных отливок. Большое влияние на качество отливок оказывает давление прессования. По мере повышения его увеличивается плотность отливок.

Величина давления прессования ограничивается обычно величиной усилия запирания машины, которое должно превышать давление, оказываемое металлом на подвижную матрицу (рF). Поэтому большой интерес приобретает локальная подпрессовка толстостенных отливок, известная под названием «Асигай-процесс». Малая скорость впуска металла в полость пресс-форм через питатели большого сечения и эффективная подпрессовка кристаллизующегося расплава с помощью двойного плунжера позволяют получать плотные отливки.

На качество отливок существенною влияние оказывают также температуры сплава и формы. При изготовлении толстостенных отливок несложной конфигурации заливку расплава ведут при температуре на 20-30 °С ниже температуры ликвидуса. Тонкостенные отливки требуют применения расплава, перегретого выше температуры ликвидуса на 10-15 °С. Для снижения величины усадочных напряжений и предотвращения образования трещин в отливках пресс-формы перед заливкой нагревают. Рекомендуются следующие температуры нагрева:

Толщина стенки отливки, мм 1- 2 2-3 3-5 5-8

Температура нагрева

пресс-форм, °С 250-280 200-250 160-200 120-160

Стабильность теплового режима обеспечивают подогревом (электрическим) или охлаждением (водяным) пресс-форм.

Для предохранения рабочей поверхности пресс-форм от налипания и эрозионного воздействия расплава, уменьшения трения при извлечении стержней и облегчения извлечения отливок пресс-формы подвергают смазке. Для этой цели используют жирные (масло с графитом или алюминиевой пудрой) или водные (растворы солей, водные препараты на основе коллоидального графита) смазки.

Существенно повышается плотность отливок из алюминиевых сплавов при литье с вакуумированием пресс-форм. Для этого пресс формы помещают в герметичный кожух, в котором создают необходимое разрежение. Хорошие результаты могут быть получены при использовании «кислородного процесса». Для этого воздух в полости пресс-формы заменяют кислородом. При больших скоростях впуска металла в полость формы, вызывающих захват расплавом кислорода, подкорковая пористость в отливках не образуется, так как весь захваченный кислород расходуется на образование мелкодисперсных оксидов алюминия, не влияющих заметно на механические свойства отливок. Такие отливки можно подвергать термической обработке.

Контроль качества отливок и исправление их дефектов

В зависимости от требований технических условий отливки из алюминиевых сплавов могут подвергаться различным видам контроля: рентгеновскому, гаммадефектоскопии или ультразвуковому для обнаружения внутренних дефектов; разметке для определения размерных отклонений; люминесцентному для обнаружения поверхностных трещин; гидро- или пневмоконтролю для оценки герметичности. Периодичность перечисленных видов контроля оговаривается техническими условиями или определяется отделом главного металлурга завода. Выявленные дефекты, если это допускается техническими условиями, устраняют заваркой или пропиткой. Аргонно-дуговую сварку используют для заварки недоливов, раковин, рыхлости трещин. Перед заваркой дефектное место разделывают таким образом, чтобы стенки углублений имели наклон 30- 42. Отливки подвергают местному или общему нагреву до 300- 350С. Местный нагрев ведут ацетиленокислородным пламенем, общий нагрев - в камерных печах. Заварку ведут теми же сплавами, из которых изготовлены отливки, с помощью неплавящегося вольфрамового электрода диаметром 2-6 мм при расходе аргона 5- 12 л/мин.-Сила сварочного тока составляет обычно 25-40 А на 1 мм диаметра электрода.

Пористость в отливках устраняют пропиткой бакелитовым лаком, асфальтовым лаком, олифой или жидким стеклом. Пропитку ведут специальных котлах под давлением 490-590 кПа с предварительной выдержкой отливок в разреженной атмосфере (1,3- 6,5 кПа). Температуру пропитывающей жидкости поддерживают на уровне 100°С. После пропитки отливки подвергают сушке при 65-200°С, в процессе которой происходит твердение пропитывающей жидкости, и повторному контролю.

Список литературы

1. Литейные сплавы и технологии их плавки в машиностроении. М.: Машиностроение. 1984.
2. Теория литейных процессов. Л.: Машиностроение. 1976.
3. Отливки из алюминиевых сплавов. М.: Машиностроение. 1970.
4. Производство отливок из сплавов цветных металлов. М.: Металлургия. 1986.
5. Производство литых алюминиевых деталей. М.: Металлургия. 1979.
6. Алюминиевые сплавы. Справочник. М.: Металлургия. 1983.

Литейным производством называют одну из отраслей промышленности, основной продукцией которой являются используемые в машиностроении. Заводов этой специализации в России функционирует множество. Одни из этих предприятий имеют небольшие мощности, другие можно отнести к настоящим промышленным гигантам. Далее в статье рассмотрим, какие существуют на рынке крупнейшие литейно-механические заводы России (с адресами и описанием), и какую конкретно продукцию они выпускают.

Выпускаемые ЛМЗ изделия

Конечно же, подобные предприятия являются важнейшей частью народного хозяйства. Выпускают литейные заводы России огромное количество самых разных изделий. Изготавливаются в цехах таких предприятий, к примеру, отливки, чушки, слитки. Производятся на предприятиях этой отрасли промышленности и готовые изделия. Это могут быть, например, колосниковые решетки, канализационные люки, колокола и т. д.

Поставляют чугунно-литейные заводы России производимую продукцию, как уже упоминалось, в основном на предприятия отрасли машиностроения. До 50% выпускаемой такими заводами техники приходится именно на литые заготовки. Могут быть партнерами ЛМЗ, конечно же, и компании других специализаций.

Основные проблемы отрасли

Ситуация с литейным производством в РФ сегодня сложилась, к сожалению, непростая. После развала СССР машиностроительная отрасль страны пришла практически в полный упадок. Соответственно, значительно снизился и спрос на фасонно-литейные изделия. Позднее негативное влияние на развитие ЛМЗ оказали санкции и отток инвестиций. Однако, несмотря на это, литейные заводы России продолжают существовать, поставлять на рынок качественную продукцию и даже наращивать темпы производства.

Основной проблемой предприятий этой специализации в РФ вот уже много лет остается необходимость модернизации. Однако реализация новых технологий требует и дополнительных затрат. Необходимое для модернизации оборудование, к сожалению, до сих пор в большинстве случаев таким компаниям приходится покупать за рубежом за большие деньги.

Список самых крупных литейных предприятий в России

Выпуском фасонных изделий из чугуна, стали, алюминия и т. д. сегодня в РФ занимается около 2000 предприятий. Наиболее крупные литейные заводы России - это:

• Балашихинский.
• Каменск-Уральский.
• Таганрогский.
• "КамАЗ".
• Череповецкий.
• Балезинский.

КУЛЗ

Это предприятие было основано в Каменск-Уральском во время войны — в 1942 г. В то время сюда был эвакуирован Балашихинский литейный завод. Позднее мощности этого предприятия возвратили на место. В Каменск-Уральске же начало работать собственное литейное производство.

Во времена СССР продукция КУЛЗ была ориентирована в основном на оборонно-промышленный комплекс страны. В 90-е годы, во времена конверсии, предприятие перепрофилировалось на выпуск товаров народного потребления.

Сегодня КУЛЗ занимается производством фасонно-литейных заготовок, предназначенных как для военной техники, так и для гражданской. В общей сложности предприятие выпускает 150 наименований продукции. Завод поставляет на рынок тормозные системы и колеса для авиационной техники, радиодетали, заготовки из биометалла и металлокерамики и т. д. Головной офис КУЛЗ находится по следующему адресу: г. Каменск-Уральский, ул. Рябова, 6.

БЛМЗ

Практически все литейные заводы России, список которых был предоставлен выше, вводились в эксплуатацию еще в прошлом веке. Не является в этом плане исключением и БЛМЗ. Это старейшее в стране предприятие было основано в 1932 году. Первой его продукцией стали спицевые колеса для самолетов. В 1935 году на заводе были освоены технологии выпуска фасонных изделий из алюминиевых и В послевоенный период предприятие специализировалось в основном на выпуске взлетно-посадочных устройств авиационной техники. В 1966 году здесь начали выпускать изделия, изготовленные из титановых сплавов.

Во времена развала СССР основное направление своей деятельности Балашихинскому заводу удалось сохранить. В начале 2000-х годов на предприятии была произведено активное обновление технического парка. В 2010 г. на заводе приступили к освоению новых производственных площадей с целью расширения ассортимента выпускаемой продукции.

С 2015 г. БЛМЗ, совместно с научным комплексом «Союз», начал реализацию проекта по выпуску газотурбинных установок мощностью до 30 МВт. Располагается офис компании БЛМЗ по адресу: Балашиха, шоссе Энтузиастов, 4.

Таганрогский литейный завод

Главный офис этого предприятия можно найти по такому адресу: Таганрог, Северная площадь, 3. Основан ТЛМЗ был совсем недавно - в 2015 году. Однако на сегодняшний день его мощности составляют уже около 13 тыс. тонн в год. Возможным это стало благодаря использованию новейшего оборудования и инновационных технологий. В настоящее время Таганрогский ЛМЗ является самым современным предприятием литейной отрасли в стране.

Строился ТЛМЗ всего несколько месяцев. В общей сложности за это время было потрачено около 500 млн рублей. Комплектующие для основной линии производства предприятия приобрели у датских компаний. Печи на заводе установлены турецкие. Все остальное оборудование произведено в Германии. Сегодня 90% продукции Таганрогского завода поставляется на отечественный рынок.

Крупнейшие литейные заводы России: ЧЛМЗ

Решение о строительстве Череповецкого предприятия было принято в 1950 году. С 1951 г. завод начал выпуск запасных частей для дорожно-строительных машин и тракторов. Все последующие годы, вплоть до перестройки, предприятие постоянно модернизировалось и расширялось. В 2000 г. руководством завода были выбраны следующие стратегические направления производства:

• выпуск печных роликов для металлургических комбинатов;
• производство печей для машиностроительных предприятий;
• насосное литье для химической промышленности;
• изготовление радиаторных нагревателей для печей.

На сегодняшний день ЧЛМЗ - один из основных российских производителей подобной продукции. Его партнерами являются не только машиностроительные предприятия, но и легкой промышленности, ЖКХ. Офис этого предприятия находится по адресу: Череповец, ул. Стройиндустрии, 12.

Балезинский литейный завод

Это крупнейшее предприятие было основано в 1948 году. Первоначально оно называлось артелью «Литейщик». Специализировался завод в первые годы своего существования в основном на изготовлении посуды из алюминия. Через год на предприятии начали выпускать и чугунное литье. В Балезинский ЛМЗ артель была переименована в 1956 г. Сегодня этот завод выпускает около 400 наименований самой разной продукции. Основным направлением его деятельности является производство печного литья, посуды и хлебопекарных форм. Адрес предприятия: г. Балезин, ул. К.Маркса, 77.

Литейный завод "КамАЗ"

Это предприятие работает в Набережных Челнах. Его производственные мощности составляют 245 тыс. отливок в год. Изготавливает литейный завод "КамАЗ" продукцию из высокопрочного чугуна, серого, с вермикулярным графитом. Построено это предприятие было в 1975 году. Первой продукцией завода стали алюминиевые отливки 83 наименований. В 1976 г. на предприятии освоили выпуск чугунных и стальных изделий. Изначально завод был частью широко известного акционерного общества "КамАЗ". В 1997 году он обрел самостоятельный статус. Однако в 2002 г. предприятие снова стало частью ОАО "КамАЗ". Расположено этот завод по адресу: Набережные Челны, Автозаводский проспект, 2.

Нижегородское предприятие ОАО ЛМЗ

Основной продукцией ОАО «Литейно-механический завод» (Россия, Н. Новгород) является трубопроводная чугунная арматура. Выпускаемые этим предприятием изделия используются при транспортировке газа, пара, нефти, воды, мазута, масел. Свою деятельность завод начал в 1969 г. В то время он был одним из цехов Горьковского Льнопенькобъединения. Сегодня его партнерами являются многие предприятия машиностроения, ЖКХ и водоснабжения.

Вместо заключения

От того, насколько слаженно и стабильно будут функционировать описанные выше литейные заводы России, во многом зависит благополучие и всей страны в целом. Без выпускаемой этими компаниями продукции не смогут работать отечественные предприятия машиностроения, металлургии, легкой промышленности и т. д. Поэтому уделять максимум внимания развитию, реконструкции и модернизации этих и других литейных заводов, оказывая им всестороннюю поддержку, в том числе и на государственном уровне, безусловно, нужно и очень важно.

Литейное производство является основной базой машиностроительного комплекса и его развитие зависит от темпов развития машиностроения в целом.
На XI Съезде литейщиков России в Екатеринбурге в сентябре 2013 года был остро поставлен вопрос о состоянии литейной отрасли, которое неразрывно связано с развитием машиностроения.
Производство российского литья за годы реформирования сократилось в 4,5 раза с 18,5 млн. тонн до 4,2 млн. тонн и имеет тенденцию к понижению ниже 4,0 млн. тонн в 2013. Число литейных производств сократилось почти в три раза с 3500 до 1250 предприятий. Ликвидировано 10 научно-исследовательских институтов литейного производства.
Экспорт литья незначителен, экспорт литейного оборудования практически отсутствует. Вместе с тем, импорт литейного оборудования в том числе для литейных цехов металлургических заводов за 10 лет с 2003 года увеличился почти в 9 раз, превысив 1.0 млрд. ам. дол. в 2012 году.
Необходимы неотложные меры по возрождению российского литейного производства, для чего нужно объединение усилий литейных предприятий, машиностроительной отрасли, научного потенциала при реальной поддержке государственных организаций и финансовых институтов развития в рамках частно–государственного партнёрства.
Анализу состояния российского литейного производства посвящена статья Президента ассоциации литейщиков России проф. Диброва И.А.

Рис.1. Выпуск отливок по странам в 2011 г.

Литейное производство России является основной базой машиностроительного комплекса и его развитие зависит от темпов развития машиностроения в целом. Перспективы развития литейного производства определяются потребностью в литых заготовок, их динамикой производства, авторитетом литейных технологий и конкурентной способностью среди развитых зарубежных стран.

Рассмотрим состояние литейного производства России.

В 2011 в мире было произведено 98,6 млн. тонн отливок из черных и цветных сплавов, в том числе в России 4,3 млн.т, что составляет 4,36%

Выпуск отливок по странам приведен на рис. 1, из которого видно, что лидирующее место в производстве отливок занимает Китай, который сегодня производит около половины мирового выпуска литых заготовок.

Рис.2. Выпуск литья в странах BRICS в 2011 г.

Россия занимает 6-е место после Китая, США, Индии, Германии и Японии.

Выпуск литья в странах BRICS в 2011 г. составил 59,49 млн. тонн, что составляет 60% мирового производства (рис. 2). Россия среди стран BRICS занимает третье место и производит 8,22% от выпуска литья этими странами.

Литейное производство в России занимает лидирующее положение среди таких заготовительных баз машиностроения, как сварка и кузница. Коэффициент использования металла (от 75 до 95%). С другой стороны, литейное производство является наиболее наукоемким, энергоемким и материалоемким производством. Для производства 1 тонны отливок требуется переплавка 1,2-1,7 тонн металлических шихтовых материалов, ферросплавов и флюсов, переработка и подготовка 3-5 тонн формовочных песков (при литье в песчано-глинистые формы), 3-4 кг связующих материалов (при литье в формы из ХТС) и красок. В себестоимости литья энергетические затраты и топливо составляют 50-60%, стоимость материалов 30-35%.

Рис.3. Объемы производства отливок в России с 1990 по 2012 гг.г.

Динамика производства отливок в России с 1990 по 2012 гг. приведена на рис. 3. Наиболее высокие объемы производства отливок были в 1985 г. и составляли 18,5 млн. тонн. После этого начался резкий спад производства, связанный с нарушением общих принципов кооперации машиностроительной продукции между республиками СССР, приватизацией и ликвидацией предприятий. Только в Москве закрылись около 20 предприятий, в том числе АМО „ЗИЛ“, заводы „Станколит“, „Динамо“, завод им. Войкова, на которых производили около 500 тыс. тонн литья. С 2001 по 2008 гг. производство отливок стабилизировалось на уровне 7 млн. тонн. В дальнейшем спад производства отливок связан с экономическим кризисом, сокращением квалифицированных кадров, в первую очередь, пенсионеров, закрытием предприятий. В последние годы производство отливок из черных и цветных сплавов стабилизировалось на уровне 4,2 – 4,4 млн. тонн.

Общее число литейных предприятий в России составляет около 1250, которые производят отливки, оборудование, сопутствующие материалы.

Выпуск отливок на одного работающего в 2012 г. составил около 14,3 тонн в год.

В литейном производстве машиностроения и металлургии (по экспертной оценке) занято около 300 тыс. человек, в том числе 90% рабочих, 9,8% инженерных и 0,2% научных работников.

Основное количество литейных предприятий в России (78%) составляют небольшие литейные цехи с объемом выпуска до 5000 тонн литья в год.

Данные по мощностям, объемам выпуска и числу работающих в литейных цехах, по имеющимся у ассоциации сведениям, приведен в табл. 1.

Таблица 1. Анализ состояния производств России по мощностям, объемам выпуска и числу работающих

По технологическим процессам производство отливок распределяется следующим образом:

Таблица 2. Производство отливок по технологическим процессам, %

78 % отливок производятся на механизированных линиях и машинах и вручную. Уровень автоматизации и механизации литейного производства России представлен в табл. 3.

Таблица 3. Уровень автоматизации и механизации литейного производства

В настоящее время экспорт отливок составляет 30 тыс. тонн в год в такие страны, как Германия, Англия, Франция, Израиль, Швеция, Норвегия, Финляндия, импорт составляет около 70 тыс. тонн.

Объемы производства отливок существенно зависят от объемов производства отечественного литейного оборудования для собственных нужд и поставки на экспорт.

Ряд основных производителей литейного оборудования в России сохранили и расширили свою специализацию, однако они не удовлетворяют потребность литейных цехов и заводов. В России не производится следующее оборудование:

• автоматические и механизированные линии для изготовления безопочных форм из песчано-глинистых и холоднотвердеющих смесей;
• машины для изготовления форм из песчано-глинистых смесей с размером опок от 400х500мм до 1200х1500мм;
• машины для изготовления литейных стержней по горячей и холодной оснастке;
• оборудование для покраски литейных форм;
• кокильные машины;
• машины для литья под низким давлением;
• машины для центробежного литья;
• индукционные печи средней частоты емкостью более 10 тонн для выплавки чугуна и стали;
• смесители периодического и непрерывного действия для приготовления холоднотвердеющих смесей производительностью более 10 тонн/час;
• оборудование для регенерации холоднотвердеющих смесей производительностью более 10 тонн/час.

Производится неполная гамма машин для литья под высоким давлением.

Парк литейного оборудования за последние 5 лет обновляется незначительно, его средний возраст 28 лет.

Рис.4. Динамика импорта литейного оборудования с 2003 по 2012 гг.

В связи с этим ожидается, что в ближайшие 5-10 лет недостающее оборудование будет закупаться у зарубежных фирм Германии, Италии, США, Японии, Турции, Дании, Англии, Чехии, Франции и др.

Оценим рынок импортного оборудования.

Динамика импорта литейного оборудования в Россию с 2003 по 2012 гг. (млн. дол. США) представлена на рис.4.

В 2012 г. импорт оборудования, запасных частей и приспособлений для литейного и смежных производств из всех стран мира составил около 705 млн. дол. США. Динамика импорта литейного оборудования со всех стран мира с 2007 по 2012 гг. (млн. дол. США) представлена в табл. 4.

Таблица 4. Динамика импорта литейного оборудования с 2007 по 2012 гг.

Наиболее высокие объемы поставок литейного оборудования в Россию из всех стран мира до 2012 г. были в 2008 г., но в 2012 г. объем поставок оборудования вырос и составил более 1 млрд. дол. США. Поставки только литейного оборудования составляют 720 млн. долларов США, на остальные 259,5 млн. дол. США в Россию поставлены отливки, изложницы, поддоны, различные приспособления и приборы, в том числе для литейных цехов металлургического производства. Поставки литейного оборудования из ведущих стран мира за три последних года (2010-2012 гг.) представлена в табл. 5 (млн. дол. США).

Таблица 5. Поставки литейного оборудования из ведущих стран мира за 2010-2012 гг.

Из табл.5 видно, что литейное оборудование в основном поставляется из Германии и Италии. В целом, из зарубежных стран закупается 72% литейного оборудования. Поэтому производство отливок для изготовления отечественного оборудования сокращается.

Несмотря на низкий уровень объемов производства отливок в последние годы многие заводы проводят реконструкцию литейного производства на базе новых технологических процессов и материалов, перспективного оборудования.

Основной целью реконструкции является расширение объемов производства, повышение качества продукции, отвечающего современным требованиям заказчика, улучшение экологической ситуации и условий труда. При проведении реконструкции требуется глубокое изучение рынка сбыта продукции, анализ современных технологических процессов, оборудования и материалов, разработка оптимальной технологической планировки и расстановки оборудования, разработка рабочего проекта. Для технологического и рабочего проектирования нужны квалифицированные специалисты. К сожалению, сегодня в России ограниченное количество организаций, способных полностью взять на себя технологическое и рабочее проектирование цеха или участка. Поэтому создаются творческие группы специалистов и организаций, выполняющих данного рода работы.

За последние 3 года реконструировалось полностью или частично более 90 литейных цехов и участков.

Реконструкция цехов и заводов осуществляется на базе механизированных линиях, заменяя ручной труд. Только за последние 4 года (2008-2012 гг.) в литейных цехах установлено 25 автоматизированных и механизированных линий для изготовления литейных форм.

Внедрение перспективных технологий

Для получения чугуна и стали перспективными являются технологические процессы плавки в индукционных и дуговых электропечах, обеспечивающих стабильно заданный химсостав и температуру нагрева расплава для проведения эффективной внепечной обработки.

Для выплавки литейных сплавов перспективными являются:

Для плавки чугуна:

• Индукционные тигельные печи средней частоты емкостью до 10-15 тонн. Такие печи производят отечественные фирмы: ООО „РЭЛТЕК“, Екатеринбург, ОАО „Электротерм-93“, г. Саратов, ОАО „Новозыбковский завод электротермического оборудования“, ООО „Курай“, г. Уфа, ЗАО НПП „Институт Электротехнологий“, Екатеринбург, ООО „СОДРУЖЕСТВО“ и другие,
  а также иностранные фирмы АВР, Юнкер (Германия), „Индуктотерм“, „Аякс“ (США), „ЭГЕС“, Турция, которые нашли наиболее широкое распространение в России;
• Дуговые печи постоянного тока производства ОАО „Сибэлектротерм“, г. Новосибирск, ООО „НТФ „ЭКТА“, Москва, ООО „НТФ „Комтерм“, Москва.

Для выплавки чугуна более технологически гибкими являются индукционные тигельные печи средней частоты.

Рис.5. Увеличение объемов производства чугуна, выплавленного в индукционных печах (%)

К сожалению, в последние годы не проводятся работы по совершенствованию технологии ваграночной плавки чугуна,. Нет, и ранее не было, в России серийного производства вагранок. В связи с этим все работающие вагранки изготовлены кустарным способом без подогрева дутья и качественной очистки отходящих газов от пыли и вредных составляющих. Газовые вагранки не нашли должного распространения в нашей стране вследствие отсутствия ее надежной конструкции и применяются лишь для получения низких марок чугуна.

На рис.5 представлены данные об увеличении объемов производства отливок из чугуна, выплавленного в индукционных печах, и уменьшении объемов производства отливок из ваграночного чугуна.

Производство отливок из различных типов чугуна в 2012 г. представлено в табл. 6.

Таблица 6. Производство отливок из различных типов чугуна в 2012 г.

Рис.6. Рост объемов производства отливок из алюминиевых и магниевых сплавов (%)

Увеличение объемов выплавки в индукционных печах чугуна с низким содержанием серы позволило повысить производство отливок из высокопрочного чугуна с шаровидной и вермикулярной формой графита. В период с 2006 по 2012 гг. выпуск отливок из высокопрочного чугуна с шаровидной формой графита вырос на 12 % (рис.6) за счет снижения производства отливок из серого и специального чугунов и стали.

Для плавки стали:

• Дуговые электропечи переменного и постоянного тока, индукционные печи средней и повышенной частоты.

Производство отливок из различных типов стали в 2012 г. Представлено в табл. 7.

Таблица 7. Производство отливок из стали

Для плавки цветных сплавов:

• Электрические индукционные, дуговые и печи сопротивления, газовые и мазутные печи.

Производство отливок из цветных сплавов в 2012 г. представлено в табл. 8.

Таблица 8. Производство отливок из цветных сплавов

В последние годы наблюдался рост производства отливок из алюминиевых и магниевых сплавов, которые в ряде случаев заменяют

Производство фасонных отливок в России из алюминиевых сплавов различными методами представлено в табл. 9.

Таблица 9. Производство фасонных отливок из алюминиевых сплавов различными методами

В настоящее время развитие производства высококачественных отливок на базе современных технологических процессов в различных отраслях машиностроения осуществляется неравномерно. Наиболее высокие объемы производства отливок наблюдаются в транспортном (автомобильном, железнодорожном и коммунальном) машиностроении, тяжелом и энергетическом машиностроении и оборонной промышленности.

Рис.7. Производство отливок по отраслям в 2012 г.

Объемы производства отливок по отраслям представлены на рис. 7

Анализ динамики производства отливок и отечественного литейного оборудования за последние 10 лет не позволяет определить перспективы развития литейного производства на ближайшие годы. Увеличение объемов производства отливок из черных и цветных сплавов не предвидится, так как продолжается политика и практика закупки машиностроительной продукции за рубежом. Также продолжается тенденция увеличения закупок литья за рубежом. Потребность отечественной промышленности в литых заготовках снижается. Литые заготовки не конкурентоспособны на мировом рынке по причине их высокой себестоимости и по показателю «цена-качество» мы уступаем развитым зарубежным странам.

Новые литейные технологии в последние годы не разрабатываются, так как 10 научно-исследовательских институтов, занимающиеся литейным производством ликвидированы системой приватизации. Научными исследованиями занимаются только литейные кафедры ВУЗов, основной задачей которых является подготовка молодых специалистов. Основное количество кафедр не оснащено современными приборами и оборудованием. Координация научной деятельности в России отсутствует. Количество научных работников за последние 15 лет сократилось с 8 до 0,2% от всех работающих в литейном производстве. Нарушена связь науки с производством, отраслевая наука отсутствует.

В существующих условиях для дальнейшего развития литейного производства, реконструкции старых литейных цехов и строительства новых на базе новых технологических процессов и современного экологически чистого оборудования большую роль играет информационная деятельность, которую проводит Российская ассоциация литейщиков. Ассоциация регулярно организовывает научно-технические специализированные конференции, один раз в 2 года проводится съезд литейщиков и выставка с участием зарубежных специалистов, кроме того, организовывает поездки специалистов на международные выставки по литейному производству и литейные заводы зарубежных стран с целью ознакомления с инновационными техническими решениями и обмена опытом. Выпускает ежемесячно научно-технический журнал «Литейщик России».

Необходимо отметить, что наряду со стабилизацией объемов производства отливок в последние 4 года качество литья значительно повысилось, увеличилась размерная точность и, соответственно, уменьшилась их масса, повысились прочностные и эксплуатационные характеристики, улучшился товарный вид.

Значительно улучшилась технологическая оснащенность ряда предприятий, за последние 15 лет около 350 предприятий провели реконструкцию, которая сдерживается отсутствием оборотных средств на многих предприятий.

Надеемся, что совместная деятельность литейных предприятий с научными и общественными организациями при поддержке Правительства РФ позволит осуществлять дальнейшее развитие литейного производства России.

• Тэги:
