Износ деталей оборудования. Виды износа. Виды износа деталей Любому виду износа они просты

Все детали в процессе эксплуатации теряют свои первоначальные характеристики. Причина этому – ИЗНАШИВАНИЕ – процесс изменения запчастей, в результате которого механизм теряет первоначальные свойства.

Визуальные признаки износа: изменение размера и структуры поверхностей деталей.

Виды износа деталей

Изменение характеристик используемых запчастей – процесс, который является результатом их взаимодействия и использования. Часть изменений происходит даже при нормальной эксплуатации механизмов. Такие изменения называются ЕСТЕСТВЕННЫМИ и закладываются при запуске узла.

2 вида неестественного износа деталей:

• НОРМАЛЬНЫЙ

Является следствием неправильной эксплуатации, нарушений монтажа. Приводит к постепенным отказам техники и ухудшению технического состояния объекта.

• АВАРИЙНЫЙ

По мере роста числовых значений нормального износа объекты и механизмы становятся полностью непригодными.

Факторы, которые влияют на темпы износа:

• Конструкция механизма
• Точность и чистота обработки
• Прочность материала конкретной детали и соприкасающихся с ней
• Качество смазки
• Условия эксплуатации узла (регулярность, характер нагрузки, температурный режим, давление)
• Регулярность ТО

Причины, вызывающие износ деталей

Все причины можно объединить в 3 группы:

• Физический/механический

Является последствием высоких нагрузок и воздействия силы трения одной детали о другую. Соприкасающиеся запчасти истираются и на их поверхностях появляются трещины, цапапины, шероховатости.

• Тепловой/ молекулярно-механический

Совместно работающие детали испытывают перегреввследствие больших скоростей и удельных давлений. Из-за резкого повышения температуры происходит схватывание и последующее разрушение молекулярных связей частиц внутри металла. Детали коробятся и оплавляются.

• Химический/ коррозионный

Наблюдается на поверхности металлических деталей как следствие воздействия воды, воздуха, химических веществ. Происходят процессы коррозии и разъедания металла. Чтобы этого избежать, рекомендуется использовать .

Стоит понимать, что причиной изнашивания и поломок деталей служит не один отдельно взятый фактор, а несколько взаимосвязанных.

Как восстановить изношенные детали?

Основные методы восстановления деталей:

• Реставрация механической и слесарной обработкой

Подходит для деталей с плоскими соприкасающимися поверхностями. Изношенное место обрабатывают (шлифуют, стачивают и т.п.) и переводят в следующий размер. Механическую обработку применяют отдельно и как финальный этап других методов.

• Обновление сваркой и наплавкой

Путем наплавки прочных металлов восстанавливаются размеры поврежденных деталей.

• Восстановление детали металлизацией

Размер изношенной детали восстанавливается нанесением расплавленного металла тонким (от 0, 03 мм) и толстым (свыше 10 мм) слоем.

• Гальваническая наплавка (хромирование)

Нанесение хрома тонким слоем (до 1 мм) обеспечивает устойчивость к механическому истиранию. Метод схож с металлизацией, однако менее универсален. Восстановленные детали плохо переносят динамические нагрузки.

• Упрочнение и склеивание пластиком

Пластмассы позволяют получить неподвижно соединенные узлы, а также остановить износ деталей. В отличие от предыдущих методов восстановлению пластиком подлежат металлические и неметаллические детали. Стоимость ремонта пластмассами существенно ниже. С помощью современных материалов для литья можно восстановить деталь сложной и нестандартной геометрии.

При функционировании производственных механизмов происходят процессы, относящиеся к постепенному снижению их рабочих свойств и изменению характеристик узлов и деталей. Дело в том, что спустя некоторый период времени они могут привести к серьезной поломке или полной остановке оборудования. Во избежание негативных последствий экономического характера, предприятия, как правило, организуют процесс грамотного управления износом и видами износа в отдельности, а также своевременно обновляют свои основные фонды.

Понятие износа

Сегодня под износом (старением) принято понимать постепенное снижение эксплуатационных свойств узлов, изделий и производственных механизмов в результате изменения их размеров, форм или физико-химических особенностей. Следует отметить, что износ и виды износа, существующие на сегодняшний день, появляются и накапливаются в процессе эксплуатации. Существует целый ряд факторов, которые определяют скорость старения оборудования. Так, негативным образом, как правило, сказываются следующие моменты:

• Трение.
• Температурный режим (экстремальный - в особенности).
• Периодические, импульсные или статические нагрузки механического воздействия и так далее.

Следует отметить, что практически все виды износа оборудования можно замедлить. Для этого целесообразно полагаться на следующие факторы:

• Конструктивные решения.
• Соблюдение правил эксплуатации.
• Использование качественных и современных смазочных материалов.
• Своевременные планово-предупредительные ремонты, техническое обслуживание.

Вследствие всех видов износа основных фондов, снижения эксплуатационных качеств уменьшается и потребительская стоимость оборудования или производственных механизмов. Важно дополнить, что степень и скорость изнашивания определяются посредством условий трения, нагрузок, характеристик материалов. Помимо этого, немаловажную роль играют конструктивные особенности оборудования.

Виды износа

Классификация износа на сегодняшний день отличается достаточной обширностью. Так, для полного понимая целесообразно изначально рассмотреть информацию кратко, после чего углубиться в детали. Категория старения подразделяется на фактический износ, который сопровождается изменением характеристик объекта; функциональный износ, который вызывается вследствие развития новых технологий; внешний износ, обусловленный воздействием факторов внешнего типа. Первые два вида износа основных фондов классифицируются на устранимые и неустранимые. Кроме того, первая группа подразделяется в соответствии с причинами, вызвавшими старение оборудования, на износ первого рода (накапливается в результате эксплуатации в нормальных темпах) и износ второго рода (накапливается по причине аварий, стихийных бедствий и других факторов негативного характера). Если судить относительно времени протекания, то в этой же группе принято выделять непрерывный (технико-экономические показатели снижаются постепенно) и аварийный (мгновенный по времени осуществления, например, в результате пробоя кабеля или аварии на производстве) износ.

Вторая группа, то есть такой вид износа основных средств, как функциональный, классифицируется на моральный (основной причиной в данном случае выступает изменение характеристик изделий, аналогичных данному, а также удешевление их производства) и технологический (ключевой причиной служит изменение цикла, в который по традиции входит данный объект, в технологическом плане) износ. В свою очередь, моральное старение, исходя из затратных статей, изменения в структуре которых привели к износу, подразделяется на старение, обусловленное избыточными затратами капитала; устаревание по причине предельно больших затрат в эксплуатации; старение, обусловленное низким уровнем эргономичности и экологии.

Важно отметить, что внешний износ бывает только неустранимым. Итак, далее перейдем к разбору определенных видов износа оборудования, которым следует уделить пристальное внимание.

По характеру внешних воздействий

В зависимости от особенностей внешних воздействий на материалы оборудования принято выделять следующие разновидности старения:

• Абразивный вид износа объектов. Речь идет о повреждении поверхности механизмов или изделий мелкими частицами материалов иного оборудования. Особенно характерна данная разновидность в условиях повышенной запыленности производственных механизмов. Например, при работе в горах, на стройке, при производстве материалов или выполнении сельскохозяйственных операций.
• Кавитационный, который вызывается взрывным схлопыванием пузырьков с газом в жидкой среде.
• Адгезионный вид физического износа.
• Окислительное старение. Происходит оно, как правило, в результате химических реакций.
• Тепловой износ.
• Вид износа усталостный. Обычно он возникает при изменении структуры материала.

Типы износа и амортизация

Мы разобрались, какие виды износа известны в настоящее время. Стоит отметить, что классификация разновидностей старения в соответствии с вызывающими его физическими явлениями в микромире в любом случае дополняется систематизацией, связанной с макроскопическими последствиями для экономической жизни. Так, в финансовой аналитике и бухгалтерском учете понятие износа, которое отражает физический аспект явлений, тесным образом связано с экономическим термином амортизации оборудования. Под амортизацией следует понимать как снижение себестоимости производственных механизмов по мере их старения, так и отнесение части данного снижения на стоимость выпускаемого продукта. Основной целью здесь выступает аккумулирование средств на специальных амортизационных счетах для закупки нового оборудования производственного значения или частичного усовершенствования старого.

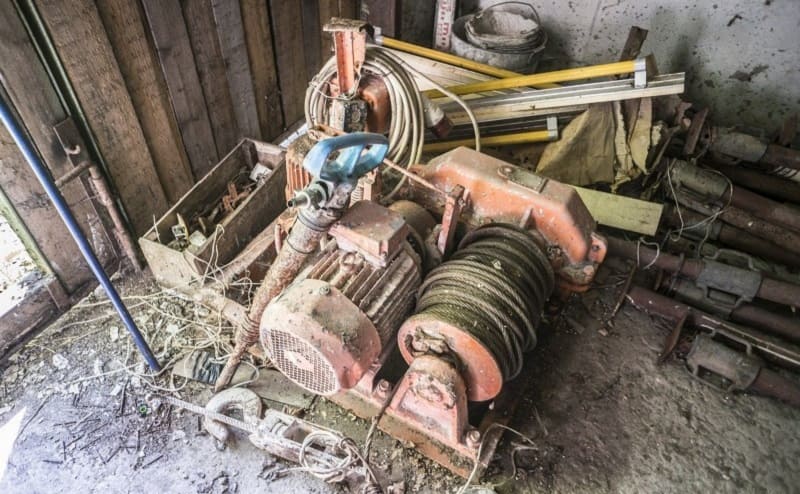

Физический износ

Виды износа в зависимости от причин и последствий подразделяются на экономический, функциональный и физический. В случае последнего речь идет о непосредственной утрате проектных характеристик и свойств единицы оборудования в процессе ее эксплуатации. Стоит отметить, что такая утрата может быть частичной или полной. В первом случае производственные механизмы подлежат восстановлению, ремонту, который возвращает первоначальные особенности изделий. При полном износе в оценке оборудования оно подлежит списанию. Помимо степенной классификации, физический износ имеет родовую:

• Первый род: производственные механизмы изнашиваются в процессе планового применения с соблюдением всех нормативов и правил, которые установлены изготовителем.
• Второй род: изменение характеристик оборудования по причине неправильной эксплуатации либо воздействия факторов непреодолимой силы.
• Аварийный износ: скрытое изменение особенностей объекта приводит к аварийному выходу его из строя, который случается внезапно. В связи с чем может произойти катастрофа на предприятии, к примеру.

Необходимо дополнить, что перечисленные виды применимы не только к оборудованию в целом, но и к отдельным его составляющим (узлам, деталям).

Функциональный износ

Важно знать, что функциональное старение служит отражением процесса морального износа основных фондов. Речь идет о появлении на рынке однотипного, однако более экономичного, производительного и безопасного в использовании оборудования. Производственный станок в физическом плане может быть вполне исправным. Он выпускает продукцию, тем не менее использование новых технологий или современных моделей, которые периодически появляются на рынке, делает применение устаревших объектов невыгодным в экономическом ключе. Необходимо иметь в виду, что функциональный износ имеет свою классификацию:

• Частичное старение: станок является невыгодным для законченного производственного цикла, однако вполне пригодным для реализации ограниченного числа операций.
• Полное старение: любое применение станка приводит к причинению убытков. В таком случае единица оборудования подлежит демонтажу и списанию.

Известна также классификация в соответствии с вызвавшими функциональный износ факторами:

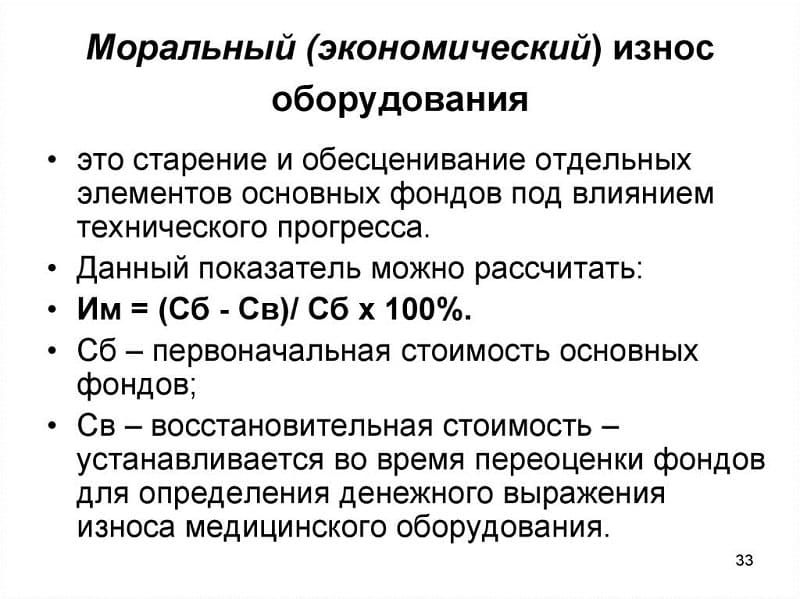

• Моральный износ (сегодня выделяют три вида морального износа в зависимости от вызвавших его причин, рассмотренных в предыдущих главах) предполагает доступность идентичных, однако более совершенных, современных в технологическом плане моделей.
• Технологический износ подразумевает разработку принципиально других технологий для выпуска аналогичного продукта. Важно дополнить, что данная разновидность износа так или иначе приводит к необходимости изменения всей технологической цепочки при условии полного или частичного обновления состава основных средств.

Стоит отметить, что по причине возникновения новой технологии состав оборудования, как правило, сокращается, а трудоемкость падает.

Экономический износ

Помимо временных, физических и природных факторов, на сохранение изначальных свойств оборудования опосредованным образом влияют следующие факторы экономического характера:

• Падение спроса на выпускаемую товарную продукцию.
• Процессы инфляции. Цены на трудовые ресурсы, сырье и комплектующие оборудования, используемого в производственных целях, растут, однако пропорционального роста цен на конечный продукт не происходит.
• Ценовое давление со стороны конкурентов.
• Колебания цен на сырьевом рынке, не связанные с инфляцией.
• Рост стоимости услуг кредитного характера, которые используются для операционной работы или в целях обновления основных фондов.
• Ограничения со стороны законодательства, относящиеся к применению оборудования, которое не отвечает стандартам в плане охраны окружающей среды.

Причины износа

Следует понимать, что виды и причины износа деталей связаны между собой. Далее рассмотрим основные причины, а также способы определения износа оборудования, производственных механизмов и изделий. Необходимо заметить, что для выявления причин и степени старения на каждом предприятии формируется и работает комиссия по фондам основных средств. Сегодня износ производственных механизмов определяется одной из следующих методик:

• Посредством наблюдения, в которое входит визуальный осмотр, а также комплекс испытаний и измерений.
• По периоду эксплуатации. Стоит учитывать, что он рассчитывается как отношение срока использования по факту к нормативному. Значение данного отношения и является величиной износа в процентах.
• Через укрупненную оценку состояния производственного объекта, которая осуществляется с помощью специальных шкал и метрик.
• Посредством прямого измерения в денежном варианте. В данном случае сопоставляется стоимость новой аналогичной единицы ОС и расходы на ремонт, связанный с восстановлением старой.
• С помощью доходности дальнейшего применения. Речь идет об оценке снижения дохода, учитывая при этом актуальные издержки, связанные с восстановлением характеристик, по сравнению с доходом в теории.

Необходимо дополнить, что окончательный выбор, относящийся к определенной методике, делает комиссия по средствам основного фонда. При этом она руководствуется нормативной документацией, а также доступностью исходных сведений.

Способы учета износа оборудования

Далее целесообразно перейти к заключительному аспекту столь широкой темы, как износ производственных механизмов, оборудования, изделий и отдельных их составляющих. Амортизационные отчисления, которые призваны стать компенсацией процессов старения оборудования, в настоящее время можно также определить посредством целого ряда методик:

• Пропорциональный или линейный расчет.
• Метод уменьшаемого остатка.
• Расчет, произведенный в соответствии со сроком производственного использования.
• Расчет, осуществленный согласно объему выпущенного продукта.

Важно знать, что выбор конкретной методики реализуется при формировании или глубокой реорганизации структуры. Он обязательным образом закрепляется в учетной политике предприятия. Эксплуатация производственных механизмов, оборудования и разносортных изделий в соответствии с общепринятыми правилами и нормативными документами, а также достаточные и своевременные отчисления в амортизационные фонды, так или иначе, позволяют организациям сохранить экономическую и технологическую эффективность на конкурентоспособном уровне. В итоге структуры могут непрерывно приносить радость своим потребителям качественной товарной продукцией по разумным ценам.

Заключение

Итак, мы рассмотрели достаточно широкую в плане классификации категорию издержек, ее содержание и основные особенности. Помимо этого, разобрали причины износа и способы его оценки, а также учета. Как оказалось, учетных методик достаточно много, и все они принципиальным образом отличаются, имеют свои преимущества и недостатки. В заключение стоит добавить, что сегодня на территории Российской Федерации развитие реальной области экономики становится одной из самых важных задач. Тем не менее решать ее приходится в непростое время. Износ промышленного оборудования сегодня достигает 78 %, а заемные средства обходятся крайне дорого. Именно поэтому соответствующие государственные структуры усиленно работают над выработкой ресурсов, которые способны помочь восстановлению и дальнейшей модернизации промышленной отрасли в стране.

Лекция №3. Износ деталей оборудования. Виды износа.

Износ – постепенная поверхностная разрушение материала с изменением геометрических форм и свойств поверхностных слоев деталей.

Бывает износ:

Нормальный;- аварийный.

В зависимости от причин износ делится на 3 категории:

1. химический;2. физический;

3. тепловой

Нормальный износ – изменение размеров, происходящее в короткий срок из-за неправильного монтажа, эксплуатации и технического обслуживания.

Химический износ – заключается в образовании на поверхности деталей тончайших слоев окиси с последующим отшелушиванием этих слоев. Происходящие разрушения сопровождаются появлением ржавчины, разъедания метала.

Физический износ – причиной может быть:

Значительные нагрузки;

Поверхностное трение;

Абразивное и механическое воздействие.

И при этом на деталях появляется:

Микротрещины;

Трещины;

Поверхность метала становится шероховатая.

Физический износ бывает:

Осповидный;- усталостный;- абразивный;

Тепловой износ – характеризуется возникновением и последующим разрушением молекулярных связей внутри металла. Возникает из-за повышенной или пониженной температуры.

Причины, влияющие на износ:

1. Качество материала деталей.

Как правило для большинства деталей износоустойчивость тем выше, чем тверже их поверхность, но не всегда степень твердости прямо пропорциональна износоустойчивости

Материалы, обладающие только большой твердостью имеют высокую износоустойчивость. Однако при этом возрастает вероятность появления рисок и отрывов частиц материала. Поэтому такие детали должны обладать высокой вязкостью, которая препятствуют отрыву частиц. Если две детали из однородных материалов испытывают трение, то следовательно с повышением коэффициента трения они быстро изнашиваются, следовательно более дорогие и трудно заменяемые детали нужно изготовлять из более твердого, качественного и дорогого материала, а более дешевые простые детали изготавливать из материала с низким коэффициентом трения.

2. Качество обработки поверхности детали.

Установлено три периода износа детали:

Начальный период приработки – характеризуется быстрым увеличением зазора подвижных соединений;- период установившегося износа – наблюдается медленное, постепенное изнашивание;

Период быстрого, нарастающего износа – вызываемый значительным повышением зазоров и изменением геометрических форм деталей.

Для повышения срока службы деталей необходимо:

Сократить максимально первый период, путем очень точной и чистой обработки деталей;

Повысить максимально второй период;

Предотвратить третий период.

3. Смазка.

Слой смазки, вводимой между трущимися деталями попадая, заполняет все шероховатости и неровности и уменьшает трение и износ во много раз.

4. Скорость движения деталей и удельное давление.

На основании опытных данных установлено, что при нормальных удельных нагрузках и скоростях движения от 0,05 до 0,7 разрыва масляного слоя не происходит и деталь работает долго. Если повысить нагрузку, то износ детали возрастет многократно.

5. Нарушение жесткости в неподвижных деталях.

6. Нарушение посадок.

7. Нарушение взаиморасположения деталей в сопряжениях.

mehanik-ua.ru

Основные виды износа оборудования: определение, причины, способы учета

При работе любого производственного оборудования происходят процессы, связанные с постепенным снижением его рабочих характеристик и изменением свойств деталей и узлов. Накапливаясь, они могут привести к полной остановке и серьезной поломке. Чтобы избежать негативных экономических последствий, предприятия организуют у себя процесс управления износом и своевременного обновления основных фондов.

Определение износа

Износом, или старением, называют постепенное снижение эксплуатационных характеристик изделий, узлов или оборудования в результате изменения их формы, размеров или физико-химических свойств. Эти изменения возникают постепенно и накапливаются в ходе эксплуатации. Существует много факторов, определяющих скорость старения. Негативно сказываются:

• трение;
• статические, импульсные или периодические механические нагрузки;
• температурный режим, особенно экстремальный.

Замедляют старение следующие факторы:

• конструктивные решения;
• применение современных и качественных смазочных материалов;
• соблюдение условий эксплуатации;
• своевременное техническое обслуживание, планово–предупредительные ремонты.

Вследствие снижения эксплуатационных характеристик снижается также и потребительская стоимость изделий.

Виды износа

Скорость и степень изнашивания определяется условиями трения, нагрузками, свойствами материалов и конструктивными особенностями изделий.

В зависимости от характера внешних воздействий на материалы изделия различают следующие основные виды износа:

• абразивный вид - повреждение поверхности мелкими частицами других материалов;
• кавитационный, вызываемый взрывным схлопыванием газовых пузырьков в жидкой среде;
• адгезионный вид;
• окислительный вид, вызываемый химическими реакциями;
• тепловой вид;
• усталостный вид, вызванный изменениями структуры материала.

Некоторые виды старения разбиваются на подвиды, как, например, абразивный.

Абразивный

Заключается в разрушении поверхностного слоя материала в ходе контакта с более твердыми частицами других материалов. Характерен для механизмов, работающих в условиях запыленности:

• горное оборудование;
• транспорт, дорожно-строительные механизмы;
• сельскохозяйственные машины;
• строительство и производство стройматериалов.

Противодействовать ему можно, применяя специальные упрочненные покрытия для трущихся пар, а также своевременно меняя смазку.

Газоабразивный

Данный подвид абразивного изнашивания отличается от него тем, что твердые абразивные частицы перемещаются в газовом потоке. Материал поверхности крошится, срезается, деформируется. Встречается в таком оборудовании, как:

• пневмопроводы;
• лопасти вентиляторов и насосов для перекачки загрязненных газов;
• узлы доменных установок;
• компоненты твердотопливных турбореактивных двигателей.

Зачастую газоабразивное воздействие сочетается с присутствием высоких температур и плазменных потоков.

Скачать ГОСТ 27674-88

Гидроабразивный

Воздействие аналогично предыдущему, но роль носителя абразива выполняет не газовая среда, а поток жидкости.

Такому воздействию подвержены:

• гидротранспортные системы;
• узлы турбин ГЭС;
• компоненты намывочного оборудования;
• горная техника, применяемая для промывки руды.

Иногда гидроабразивные процессы усугубляются воздействием агрессивной жидкой среды.

Кавитационный

Перепады давления в жидкостном потоке, обтекающем конструкции, приводят к возникновению газовых пузырьков в зоне относительного разрежения и их последующему взрывному схлопыванию с образование ударной волны. Эта ударная волна и является основным действующим фактором кавитационного разрушения поверхностей. Такое разрушение встречается на гребных винтах больших и малых судов, в гидротурбинном и технологическом оборудовании. Усложнять ситуацию могут воздействие агрессивной жидкой среды и наличие в ней абразивной взвеси.

Адгезионный

При продолжительном трении, сопровождающимся пластическими деформациями участников трущейся пары, происходит периодическое сближение участков поверхности на расстояние, позволяющее силам межатомного взаимодействия проявить себя. Начинает взаимопроникновение атомов вещества одной детали в кристаллические структуры другой. Неоднократное возникновение адгезионных связей и их прерывание приводят к отделению поверхностных зон от детали. Адгезионному старению подвержены нагруженные трущиеся пары: подшипники, валы, оси, вкладыши скольжения.

Тепловой

Тепловой вид старения заключается в разрушении поверхностного слоя материала или в изменении свойств глубинных его слоев под воздействием постоянного или периодического нагрева элементов конструкции до температуры пластичности. Повреждения выражаются в смятии, оплавлении и изменении формы детали. Характерен для высоконагруженных узлов тяжелого оборудования, валков прокатных станов, машин горячей штамповки. Может встречаться и в других механизмах при нарушении проектных условий смазки или охлаждения.

Усталостный

Связан с явлением усталости металла под переменными или статическими механическими нагрузками. Напряжения сдвигового типа приводят к развитию в материалах деталей трещин, вызывающих снижение прочности. Трещины приповерхностного слоя растут, объединяются и пресекаются друг с другом. Это приводит к эрозии мелких чешуеобразным фрагментов. Со временем такой износ может привести к разрушению детали. Встречается в узлах транспортных систем, рельсах, колесных парах, горных машинах, строительных конструкциях и т.п.

Фреттинговый

Фреттинг - явление микроразрушения деталей, находящихся в тесном контакте в условиях вибрации малой амплитуды - от сотых долей микрона. Такие нагрузки характерны для заклепок, резьбовых соединений, шпонок, шлицев и штифтов, соединяющих детали механизмов. По мере нарастания фреттингового старения и отслоения частичек металла последние выступают в роли абразива, усугубляя процесс.

Существуют и другие, менее распространенные специфические виды старения.

Типы износа

Классификация видов износа с точки зрения вызывающих его физических явлений в микромире, дополняется систематизацией по макроскопическим последствиям для экономики и ее субъектов.

В бухгалтерском учете и финансовой аналитике понятие износа, отражающее физическую сторону явлений, тесно связано с экономическим понятием амортизации оборудования. Амортизация означает как снижение стоимости оборудования по мере его старения, так и отнесение части этого снижения на стоимость производимой продукции. Это делается с целью аккумулирования на специальных амортизационных счетах средств для закупки нового оборудования или частичного усовершенствования его.

В зависимости от причин и последствий различают физический, функциональный и экономический.

Физический износ

Здесь подразумевается непосредственная утрата проектных свойств и характеристик единицы оборудования в ходе ее использования. Такая утрата может быть либо полной, либо частичной. В случае частичного износа оборудование подвергается восстановительный ремонт, возвращающий свойства и характеристики единицы на первоначальный (или другой, заранее оговоренный) уровень. При полном износе оборудование подлежит списанию и демонтажу.

Кроме степени, физический износ также разделяется на рода:

• Первый. Оборудование изнашивается в ходе планового использования с соблюдением всех норм и правил, установленных изготовителем.
• Второй. Изменение свойств обусловлено неправильной эксплуатацией либо факторами непреодолимой силы.
• Аварийный. Скрытое изменение свойств приводит к внезапному аварийному выходу из строя.

Перечисленные разновидности применимы не только к оборудованию в целом, но и к отдельным его деталям и узлам

Данный тип является отражением процесса морального устаревания основных фондов. Этот процесс заключается в появлении на рынке однотипного, но более производительного, экономичного и безопасного оборудования. Станок или установка физически еще вполне исправна и может выпускать продукцию, но применение новых технологий или более совершенных моделей, появляющихся на рынке, делает использование устаревших экономически невыгодным. Функциональный износ может быть:

• Частичным. Станок невыгоден для законченного производственного цикла, но вполне пригоден для выполнения некоторого ограниченного набора операций.
• Полным. Любое использование приводит к причинению убытков. Единица подлежит списанию и демонтажу

Функциональный износ также подразделяют по вызвавшим его факторам:

• Моральный. Доступность технологически идентичных, но более совершенных моделей.
• Технологический. Разработка принципиально новых технологий для выпуска такого же вида продукции. Приводит к необходимости перестройки всей технологической цепочки с полным или частичным обновлением состава основных средств.

В случае появления новой технологии, как правило, состав оборудования сокращается, а трудоемкость падает.

Кроме физических, временных и природных факторов на сохранность характеристик оборудования оказывают опосредованное влияние и экономические факторы:

• Падение спроса на выпускаемые товары.
• Инфляционные процессы. Цены на сырье, комплектующие и трудовые ресурсы растут, в то же время пропорционального роста цен на продукцию предприятия не происходит.
• Ценовое давление конкурентов.
• Рост стоимости кредитных услуг, используемых для операционной деятельности или для обновления основных фондов.
• Внеинфляционные колебания цен на рынках сырья.
• Законодательные ограничения на применение оборудования, не отвечающего стандартам по охране окружающей среды.

Экономическому старению и утрате потребительских качеств подвержена как недвижимость, так и производственные группы основных фондов. На каждом предприятии ведутся реестры основных фондов, в которых учитывается их износ и ход амортизационных накоплений.

Основные причины и способы как определить износ

Чтобы определить степень и причины износа, на каждом предприятии создается и действует комиссия по основным фондам. Износ оборудования определяется одним из следующих способов:

• Наблюдение. Включает в себя визуальный осмотр и комплексы измерений и испытаний.
• По сроку эксплуатации. Определяется как отношение фактического срока использования к нормативному. Значение этого отношения принимается за величину износа в процентном выражении.
• укрупненная оценка состояния объекта производится с помощью специальных метрик и шкал.
• Прямое измерение в деньгах. Сопоставляется стоимость приобретения новой аналогичной единицы основных средств и расходы на восстановительный ремонт.
• доходность дальнейшего использования. Оценивается снижение дохода с учетом всех издержек по восстановлению свойств по сравнению с теоретическим доходом.

Какую из методик применять в каждом конкретном случае - решает комиссия по основным средствам, руководствуясь нормативными документами и доступностью исходной информации.

Способы учета

Амортизационные отчисления, призванные компенсировать процессы старения оборудования, также допустимо определять по нескольким методикам:

• линейный, или пропорциональный расчет;
• способ уменьшаемого остатка;
• по суммарному сроку производственного применения;
• в соответствии с объемом выпущенной продукции.

Выбор методики осуществляется при создании или глубокой реорганизации предприятия и закрепляется в его учетной политике.

Эксплуатация оборудования в соответствии с правилами и нормативами, своевременные и достаточные отчисления в амортизационные фонды позволяют предприятиям сохранять технологическую и экономическую эффективность на конкурентоспособном уровне и радовать своих потребителей качественными товарами по разумным ценам.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Виды дефектов и износов деталей автомобиля

Как известно, ничего вечного нет, поэтому со временем разные детали автомобиля выходят из строя и их приходится менять. Причиной тому является износ деталей либо их дефекты.

Все дефекты автомобильных деталей можно разделить на три группы: конструктивные, производственные и эксплуатационные. К конструктивным дефектам относятся те, которые являются следствием ошибок, допущенных на этапе конструирования автомобиля. Производственные дефекты - это дефекты, возникшие в результате ошибок при изготовлении или ремонте транспортного средства. Что касается эксплуатационных дефектов, то они возникают либо по причине неправильного технического обслуживания, либо из-за естественного износа.

Причиной возникновения естественного износа деталей является постоянное трение между прилегающими поверхностями, а также усталость поверхностного слоя материалов. Естественный износ подразделяется на три вида: механический, молекулярно-механический и коррозионно-механический.

В свою очередь, механический износ включает в себя следующие группы износов.

Хрупкое разрушение. Оно свойственно тем деталям, которые в процессе эксплуатации транспортного средства испытывают на себе ударные нагрузки. В частности, хрупкое разрушение свойственно рабочим поверхностям головок клапанов: они под воздействием мощных пружин ударяются часто и с большой силой.

Пластическая деформация. Она возникает по причине воздействия существенных нагрузок на детали. Проявлением пластической деформации является то, что размер детали изменяется, но ее вес остается прежним. Чтобы было понятней, представьте себе знакомый с детства пластилин: когда вы его сминаете - происходит пластическая деформация. Что касается автомобиля, то пластической деформации подвергается, например, антифрикционный слой в подшипниках скольжения.

Абразивный износ. Он появляется по причине царапающего или срезающего воздействия твердых посторонних частиц (пыли, грязи, продуктов износа - мельчайших опилок, стружки, и т.п.) между соприкасающимися и трущимися поверхностями. Наиболее характерный пример абразивного износа - это износ поршней, цилиндров, деталей поршневой группы.

Усталостный износ. Многие знакомо такое физическое понятие, как «усталость металла». Данное явление возникает при длительной и сильной нагрузке на металл. Например, усталость металла можно наблюдать у железнодорожных рельсов, которые постоянно подвергаются мощному давлению со стороны проходящих поездов. Именно этим явлением и вызван усталостный износ деталей и механизмов в современных автомобилях. Например, он может возникнуть при трении качения; часто ему подвержены зубья шестерен, а также рабочие поверхности подшипников качения.

Что касается молекулярно-механического износа, то он возникает по причине молекулярного сцепления материалов, из которых изготовлены трущиеся поверхности соприкасающихся деталей. Например, вначале при относительном перемещении деталей их поверхности подвергаются пластическому износу, затем происходят местные контакты (на водительском сленге это называется «схватывание») на трущихся поверхностях. В результате происходит их разрушение, которое сопровождается отделением частиц металла либо их налипанием на трущиеся поверхности. Обычно молекулярно-механический износ возникает на этапе обкатки нового автомобиля. Следствием такого износа может являться заедание деталей и механизмов.

Название коррозионно-механического износа говорит само за себя: он подразумевает комбинацию механического износа и коррозии металла.

ПРИМЕЧАНИЕ Коррозия - это разрушение металла, которое вызвано негативным воздействием химических или электрохимических процессов, протекающих во внешней среде. Всем хорошо известное ржавление металла является одним из распространенных видов коррозии. Если с химической коррозией все более-менее понятно (та же ржавчина - результат химического взаимодействия воды и металла), то не все представляют себе, каким образом проявляется электрохимическая коррозия. В этой статье мы не будем вдаваться в научные подробности, а лишь приведем пример: атмосферная электрохимическая коррозия разрушительно воздействует на днище автомобиля, неокрашенные металлические детали, на внутренние поверхности крыльев, и др. Проявлением коррозионно-механического износа является отслаивание поверхности металла, а также различные виды и степени его окисления. Изнашиваться детали начинают сразу после начала эксплуатации нового автомобиля, поэтому уже через небольшой пробег они имеют какой-то износ. Однако это не значит, что их нужно сразу менять: периодичность замены изношенных деталей и допустимая степень износа регламентируется заводом-изготовителем. Износ деталей, который не требует их немедленной замены, называется допустимым.

СОВЕТ Рекомендуется менять деталь не тогда, когда она достигла максимально допустимой степени износа, а немного раньше. Если же деталь изношена настолько сильно, что нормальные условия работы узлов, агрегатов и механизмов автомобиля являются нарушенными, называется предельным. В этом случае эксплуатировать автомобиль запрещается до полной замены всех изношенных деталей. Игнорирование этого правила чревато не только потерей мощности двигателя, повышенным расходом топлива и иных расходных материалов, но и опасно с точки зрения безопасности движения. Известны случаи, когда, например, полностью разрушившийся подшипник ступицы являлся причиной того, что у автомобиля отваливалось колесо. Стоит ли говорить, какими катастрофическими последствиями может обернуться такая поломка во время движения автомобиля!

www.gazu.ru

Виды износа деталей станков | Износ деталей машин

Определено, что у деталей станков в зонах контакта их поверхностей можно выделить два основных вида взаимодействий: механическое и молекулярное. Эти взаимодействия вызывают физико-химические изменения поверхностных слоев, что в свою очередь определяет различные виды поверхностных разрушений деталей станков и механизмов. Эти разрушения определяют износ деталей, в конечном счете приводящий к полному выходу их из строя.

Исходя из видов взаимодействий сопряженных поверхностей взаимосвязанных деталей и соответствующих им видов износов и разрушений, в практике различают несколько видов изнашивания.

Износ схватыванием

Изнашивание схватыванием возникает при трении скольжения с относительно малыми скоростями перемещения трущихся поверхностей (меньше 1,0 м/с для стали) и удельными давлениями, превышающими предел текучести материала на участках фактического контакта, при отсутствии смазки и защитной пленки окислов. Коэффициент трения при схватывании достигает 1,0-4,0. Данному виду изнашивания соответствует определенный вид поверхности детали (рис. 5,а). Вид деталей с признаками так называемого окислительного изнашивания показан на рис. 5, б.

Тепловое изнашивание

Тепловое изнашивание возникает от тепла, полученного в процессе трения. При трении скольжения со скоростями 3-4 м/с и большими удельными давлениями в активных микроскопических объемах поверхностей трущейся пары возникают высокие температуры, что вызывает изменеиие микроструктуры в поверхностных слоях. Такое явление уменьшает поверхностную прочность, способствует развитию контактного схватывания трущейся пары и разрушению поверхностного слоя (рис. 5, в).

Рис 5 - Виды износа деталей

С увеличением скорости относительного перемещения трущейся пары увеличивается и концентрация тепла на поверхности трения. Это приводит к качественному изменению металла в поверхностном слое и к активизации процесса теплового изнашивания. Если к тому же изменить удельное давление на трущиеся поверхности, то изменится и глубина активных слоев этого процесса. С возрастанием скорости скольжения коэффициент трения сначала увеличивается, затем, достигнув максимума, плавно снижается. При сухом трении стали по стали коэффициент трения при наличии процесса теплового изнашивания находится в пределах от 0,1 до 0,5.

Осповидное изнашивание

Осповидное изнашивание происходит у деталей, взаимному перемещению сопрягаемых поверхностей которых характерно трение качения. При осповидном изнашивании происходит микропластическая деформация поверхностей деталей с упрочнением поверхностных слоев. Механизм процесса изнашивания объясняется возникновением сложного напряженного состояния активных объемов металла у поверхности трения с появлением усталости при повторно-переменных нагрузках, которые вызывают течение металла в поверхностных слоях.

Абразивное изнашивание

Абразивное изнашивание происходит в результате царапающего действия твердых частиц, попадающих между трущимися поверхностями. Эти частицы, хаотически ориентированные острыми ребрами относительно изнашиваемой поверхности, режут металл, деформируют его, оставляя следы в виде царапин.

Процессу абразивного изнашивания характерны три вида воздействия твердых частиц на сопряженные поверхности:

• воздействие па сопряженные поверхности твердыми частицами, принадлежащими одной из работающих деталей;
• воздействие посторонних частиц на одну из работающих деталей;
• воздействие посторонних частиц на обе работающие детали в зоне их контакта.

В практике износ деталей станков и механизмов происходит, как правило, при протекании различных процессов изнашивания. Изменение условий работы тон или иной детали или постоянство этих условий приводит лишь к тому, что какой-то из процессов изнашивания становится преобладающим и определяющим потерю работоспособности детали.

www.metalcutting.ru

Понятие износа, главные виды износа Характеристика адгезионного и абразивного износа Абразивный износ возникает при попадании между трущимися поверхностями твердых абразивных частиц: песка, продуктов износа, окислов различных материалов. Для этого вида характера высокая скорость изнашивания сопряженных поверхностей деталей, наличие на них рисок, неровностей, которые возникают при взаимном перемещении деталей, в результате чего микроскопические выступы вступают в контакт между собой и препятствуют движению. Адгезионныйизнос происходит в результате действия высоких локальных давлений, сваривания между собой шероховатостей поверхностей, последующей пластической деформации, возникающей при их относительном перемещении, разрушения локальных сцеплений шероховатостей, удаления или переноса металла. При абразивном износе частицы удаляются с поверхности в результате режущего или царапающего действия неровностей более твердой из контактирующих поверхностей или твердых частиц, задержавшихся между поверхностями. Когда одновременно возникают условия как для адгезионного, так и для абразивного износа и коррозии, эти процессы взаимодействуют между собой и происходит коррозионный износ. Коррозионный износ и поверхностная усталость Механическое изнашивание, усиливаемое явлением коррозии, называют коррозионно-механическим изнашиванием. При сочетании коррозионных воздействий различного характера с разными видами механического воздействия могут получиться и разные виды коррозионно-механического изнашивания. Коррозионное разрушение деталей проявляется в виде оксидных пленок, пятен и раковин. Окислительное изнашивание. При окислительном изнашивании кислород воздуха, вступая во взаимодействие с металлом, образует на нем окисную плёнку, сильно влияющую на процессы трения и изнашивания.. Фреттинг - коррозионное изнашивание возникает у соприкасающихся тел при малых колебательных их перемещениях. Этот вид изнашивания имеет место на по­верхности шеек под подшипники поворотных цапф, в болтовых соединениях рам, кузовов и других деталях, работающих в коррозионных средахУсталость материала деталей- это процесс постепенного накопления по­вреждений под действием повторных знакопеременных напряжений в металле, приводящий к снижению долговечности, образованию трещин и разрушению дета­лей. Явление усталости материала возникает в таких деталях, как подшипники качения, рессоры, пружины и др. Основные признаки предельного износа Предельным износом детали называется такой износ, при котором дальнейшая нормальная работа данного сопряжения невозможна, так как может произойти авария. Основными признаками наступления предельного износа деталей являются стуки, затруднения запуска, перегрев двигателя, увеличенный расход топлива и масла, дымление из картера и снижение мощности. Технический критерий позволяет определять предельный износ деталей на основании наступления резкого форсированного изнашивания, резкого повышения интенсивности изнашивания и возникновения внезапных отказов. Понятие о допустимом и предельном износах Предельным износом детали называется такой износ, при котором дальнейшая нормальная работа данного сопряжения невозможна, так как может произойти авария.Допустимым износом детали называется такой износ, при котором данное сопряжение может нормально работать еще целый межремонтный срок. Точность изделия. Конструкторские и производственные погрешности Точность изделия– это степень соответствия изготовляемых изделий (деталей, узлов, машин,приборов) заранее установленным параметрам, задаваемым чертежом, техническими условиями,стандартами. Погрешность измерения -- оценка отклонения величины измеренного значения величины от её истинного значения. Погрешность измерения является характеристикой (мерой) точности измерения. Погрешность результата измерения -- это число, указывающее возможные границы неопределенности полученного значения измеряемой величины. Поскольку выяснить с абсолютной точностью истинное значение любой величины невозможно, то невозможно и указать величину отклонения измеренного значения от истинного. Все производственные погрешности являются причиной погрешности технологического оснащения, оборудования, отклонения параметров используемых материалов и др. Погрешности разделяются на систематические и случайные. Систематическиеобусловлены неоднородностью сырья от партии к партии, погрешностью оборудования или оснащения, методическими погрешностями (метод сборки, метод регулировки, выбор средств измерения, неточность изготовления оснастки и инструмента), деформаций и износом оборудования, квазистатическими изменениями, температурными и другими воздействиями. Случайные погрешности обусловлены неоднородностью свойств материала в пределах партии, изменением свойств ЭРЭ, колебаниями технологических режимов, в т.ч. из-за динамических температурных воздействий, ошибками рабочего персонала. Подготовка вагонов к ремонту Вагоны, подлежащие ремонту, исключают из рабочего парка и направляют к месту ремонта. Подготовка вагонов к ремонту состоит из очистки, обмывки их, а также определения характера и объема ремонтных работ. По прибытии на вагоноремонтный завод вагоны принимают от заказчика работники бюро (отдела) по определению объема ремонта. В вагонном депо вагоны принимаются с базы отстоя, выделенным для этой цели бригадиром под руководством мастера депо. При приемке вагонов на заводе проверяют наличие, комплектность и техническое состояние его составных частей. На основании внешнего осмотра составляют приемо-сдаточный акт, в котором фиксируют недостающие, нетиповые и изношенные сверх допустимых норм детали и отмечают аварийные повреждения. Более тщательный осмотр всех сборочных единиц вагона, определение объема предстоящих работ, в том числе и дополнительных, не предусмотренных руководствами по ремонту, производят в процессе разборки и ремонта вагона. При этом составляют специализированные по сборочным единицам, комплектам вагонного оборудования и отдельным работам (электро- и газосварочные, окрасочные) ведомости ремонта. На выявленные дополнительные работы и на работы по модернизации вагонов составляется акт, который согласовывается с заказчиком. Многостадийная очистка вагона важный элемент производственной культуры каждого вагоноремонтного предприятия. Она обеспечивает на производственных участках вагоноремонтных предприятий нормальные условия труда на уровне современных санитарно - гигиенических требований и создает положительный психофизиологический настрой. Без надлежащей очистки нельзя качественно осмотреть детали выявить повреждения или определить степень износа, установить возможность восстановления деталей или необходимость их замены. Очистка поверхности - это удаление вредных или нежелательных наслоений (загрязнений), различных по своей природе и свойствам. Устраняя коррозионные наслоения, она предотвращает дальнейшее развитие коррозии и создает условия для качественного восстановления защитных покрытий. Предохраняет лакокрасочные покрытия от преждевременного старения. Воссоздает эстетические и гигиенические качества поверхности.После очистки вагон подается на разборку. Объем разборочных работ зависит от вида ремонта вагона и устанавливается руководствами по ремонту и техническими условиями, указаниями и инструкциями. Ответственные части вагона, особенно те, от которых зависит безопасность движения поездов, демонтируют обязательно Их разбирают, тщательно осматривают и ремонтируют как при капитальном, так и при деповском ремонте. К таким частям относятся: тележки, колесные пары, буксовые комплексы, тормозные приборы., гасители колебании, автосцепное устройство, некоторое электрооборудование. Последовательность разборки и возможность параллельного ведения разборочных операций устанавливаются технологическим процессом. Отдельные сборочные единицы и детали допускается демонтировать на ремонтных позициях вагоносборочного производственного участка.Неразрушающий контроль заготовок, деталей и конструкций при изготовлении и эксплуатации машин и сооружений имеет большое значение для определения их качественного состояния и позволяет, кроме обнаружения различных дефектов, устанавливать структуру металла, толщину защитных покрытий и т. д. Неразрушающий контроль объектов с целью выявления дефектов называется дефектоскопией. Приборы для выявления дефектов (трещин, расслоений и т. д.) в материалах и изделиях методами неразрушающего контроля называются дефектоскопами. Ремонт кузовов полувагонов Основными причинами недостаточности сохранности кузовов полувагонов в эксплуатации являются интенсивное ведение погрузочно-разгрузочных работ с применением механизмов, конструктивно не соответствующих условиям их взаимодействия с подвижным составом, нарушения технологии грузовой работы, а также отклонения в эксплуатационной работе. Капитальный ремонт кузовов полувагонов на ВРЗ производится на поточно-механизированных линиях за три этапа: на первом этапе производится предварительная разборка и обмывка вагона, на втором этапе правка и удаление негодных элементов и третья стадия - вагоносборочные работы. Весь основной объем правильных работ производится с помощью передвижных ремонтных машин. Правку местных прогибов швеллера верхней обвязки свыше 10 мм производят со снятием усиления верхней обвязки.рещины или изломы верхней обвязки разрешается ремонтировать сваркой с последующим усилением этой зоны двумя наружными угловыми накладками. При замене негодных частей верхней обвязки допускается не более одного стыка в зоне между смежными стойками. При ремонте стоек допускается оставлять местные вмятины стоек кузова коробчатого сечения глубиной до 30 мм при отсутствии трещин. Обычно такие вмятины закрывают вставкой с обваркой по периметру. Появляющиеся на корытообразного сечения стойках одного из следующих повреждений - излома, трещины более 50 % сечения, коррозии более 30 % толщины или подреза полок более 20 мм при расположении поврежденного места на расстоянии менее 300 мм от верхней кромки нижней обвязки кузова, разрешается ремонтировать стойку путем вырезки дефектной зоны стойки на высоту не менее 300 мм от нижней обвязки с постановкой и приваркой новой части стойки. Сварной стыковой шов при этом усиливается накладкой толщиной б мм, приваренной по периметру. емонтировать таким методом две рядом стоящие дефектные стойки не разрешается - одна из стоек должна быть заменена новой. При деформациях стоек суммарное уширение или сужение кузова в средней части полувагона допускается до 30 мм, а одной стены - до 15 мм. В сечении угловых стоек уширение или сужение допускается до 10 мм. Металлическую обшивку, имеющую местные вмятины более 15 мм, выправляют. В случае наличия трещин в обшивке длиной до 100 мм, их устраняют сваркой без постановки усиливающей накладки. Трещины длиной более 100 мм ремонтируют сваркой с постановкой усиливающей накладки толщиной 4 мм с внутренней стороны кузова с обваркой ее по периметру. Накладка должна перекрывать трещину не менее, чем на 30 мм с каждой стороны. В одном пролете между стойками разрешается ремонтировать не более двух трещин с расстоянием между ними не менее 1000 мм. При этом допускается ремонт двух трещин одной накладкой, площадь которой не должна превышать 0,3 м3. При образовании пробоины в металлической обшивке кромки ее выправляют и устанавливают усиливающую накладку с внутренней стороны кузова, с обваркой ее по периметру с наружной стороны сплошным швом, а с внутренней стороны прерывистым сварным швом. Лучевые трещины от пробоины не допускаются и при ремонте обшивки рваные края пробоины с трещинами необходимо вырезать. В одном пролете между стойками разрешается устранять не более двух пробоин с суммарной площадью до 0,3 м2. При коррозионных повреждениях обшивки более 30 % толщины листа обшивку ремонтируют постановкой накладки толщиной 4 мм. Разрешается также смена части обшивки шириной до 400 мм на всю длину между смежными стойками или по всей длине вагона с расположением стыков на стойках. Основными причинами недостаточности сохранности кузовов полувагонов в эксплуатации являются интенсивное ведение погрузочно-разгрузочных работ с применением механизмов, конструктивно не соответствующих условиям их взаимодействия с подвижным составом, нарушения технологии грузовой работы, а также отклонения в эксплуатационной работе. Чтобы не допустить эти разрушения, регламентируются правила погрузки, согласно которым вес груза, одновременно сбрасываемого из ковша на одну крышку люка, не должен превышать 5 т. Допускается сброс груза до 7 т при условий предварительной подсыпки на крышки люков слоя мелкокускового груза толщиной не менее 300 мм. Частными неисправностями крышек разгрузочных люков и торцовых дверей полувагонов являются: выпуклость, прогибы, пробоины и трещины, а также износ их запорных механизмов. Выпуклость и прогиб крышек люков более 25 мм устраняют правкой на прессах. Толщина металла крышки люка в местах наложения сварных швов должна быть не менее 4 мм. При деповском и текущем ремонтах вагонов в крыщках люков разрешается производить без снятия с полувагона заварку дефектов в сварных швах, заварку не более двух трещин длиной до 100 мм. Изношенные детали запорного механизма восстанавливают наплавкой. Для устранения местных зазоров между крышкой люка и плоскостью её прилегания производят правку соответствующего места или приваривают не более двух планок общей длины до 12 мм на горизонтальные полки запорных угольников. Ремонт котлов цистерн До подачи в ремонт котлы цистерн должны быть пропарены, про­мыты. очищены изнутри и снаружи, а также дегазированы и прове­рены на взрывобезопасность. Подготовка специализированных цистерн к ремонту выполняется предприятиями, их эксплуатирующими, а цистерны для нефтепродук­тов-пунктами подготовки к наливу. При всех видах ремонта котлов четырехосных цистерн разрешает­ся заварка трещин независимо от места их образования в количестве не более одной на 1 м2, а также трещин в сварных соединениях продольных и кольцевых листов. Если трещина уходит под фасонную лапу, то ее заварка производится при срезанной фа­сонной лапе. Трещины, переходящие с колпака на котел цистерны, ремонтируют заваркой после eё разделки с двух сторон и после паления сварного шва соединения колпака на расстоянии 50 мм в обе стороны от трещины. Пробоины ремонтируют путем вырезки поврежденного участка и постановки вставки круглой формы диаметром 15 см, а при боль­ших размерах пробоин допускается постановка эллиптической или прямоугольной вставки. Толщина металла вставки должна соответ­ствовать толщине котла в месте ремонта. Оставшуюся толщину металла котла определяют ультразву­ковыми толщиномерами типов КВАРЦ-15 и УТ-93П. Участки, пора­жённые коррозией на глубину 50% и более от номинальной толщины, а в броневом листе в местах опор - более 30%, удаляют и ремонтируют вваркой части днища или продольного листа. При небольшой площади пораженного коррозией участка разрешается производить ремонт постановкой двух вставок на обечайках площадью по 1,5 м2, а также постановкой вставок общей площадью до м2на каждом днище котла. Трещины в котлах восьмиосных цистерн длиной до 500 мм можно заваривать без постановки усиливающих накладок. Если величина дефектов на обечайках и днищах превышает допускаемые размеры, неисправные элементы заменяют. В шпангоутах допускается заварка трещин с постановкой усили­вающих накладок толщиной 8-10 мм, перекрывающих трещину не менее чем на 100 мм. Сливные приборы и предохранительные клапаны разбирают, осмат­ривают и заменяют неисправные детали, а после сборки испытывают на соответствующее давление. При капитальном ремонте цистерн все ре­зиновые прокладки сливных приборов заменяют на новые. При ремонте стяжных хомутов разрешается участки пояса, имею­щие трещины или пораженные коррозией, ремонтировать вваркой вставок длиной не менее 200 мм, а также приваривать к поясу болт, имеющий прямоугольное сечение в месте приварки. Выявляют и устраняют все неисправности в опорах котлов, в по­мостах, лестницах, крышке колпака и других узлах. Сварные швы котла, стяжные хомуты, винт штанги сливного при­бора и крепление фасонной лапы к котлу при плановых видах ремон­та подлежат неразрушающему контролю. Отремонтированные котлы испытывают на герметичность: после деповского ремонта - воздухом под давлением 0,05 МПа (0,5 кгс/см2) с обмыванием всех мест, где может образоваться течь; после капитального ремонта - водой под давлением 0,2 МПа (2 кгс/см2). Падение давления воздуха или течь жидкости не до­пускается. Испытание проводят в течение 15 мин. Для проверки исправности сливного прибора цистерны в течение 10 мин нахо­дятся под давлением с открытой нижней частью (заглушкой) слив­ного прибора и 5 мин - с частично открытым клапаном при зак­рытой заглушке. Котлы цистерн после ремонта сваркой подлежат только гидравли­ческому испытанию. Из каких материалов: Надрессорная балка КВЗ-ЦНИИ изготавливается из материала Ст 3сп; Подпятник Ст 3сп; Гидравлический гаситель: шток-Ст5, головка штока-Ст5, болт-Ст 3 сп; Шпинтон-Ст 25Л; Боковая рама-Ст 20ГЛ; Надрессорная балка 18-100 Ст 20 ГФЛ; Скользуны из Ст 3; Фрикционная планка Ст 25Л; Букса(Ст 15Л,20Л, 25Л): Крепит крышка-Ст 25Л; Корпус атосцепки(Ст 15Л, 20ГЛ, 20ГФЛ):Предохранитель Ст 5и Ст ПЗФЛ, Подъемник (Ст 15Л, 20Л, 20ГФЛ), валик подъемника(Ст 20ГФЛ, 20ГЛ) Понятие износа, главные виды износа Износом называется процесс постепенного изменения размеров поверхности детали при трении, т.е.разница между первоначальным и конечным состоянием ее поверхности. Изнашивание-- процесс постепенного изменения размеров, тела при трении, проявляющийся в отделении с поверхности трения материала и (или) его остаточной деформации.Линейный износ -- износ, определяемый по уменьшению размера по нормали к поверхности трения.Скорость изнашивания -- отношение величин износа ко времени, в течение которого он возник. Различают следующие виды износа в зависимости от условий трения: механический – абразивный, гидроабразивный, газоабразивный, усталостный, эрозионный, кавитационный, молекулярно – механический; коррозионно – механический – окислительный, окислительно – механический.Допустимым износом называется износ, при котором сопряженные детали или одна из них еще могут нормально проработать до следующего ремонта. Предельный износ - при котором дальнейшая работа может привести к поломке детали.

infopedia.su

Износ деталей и способы их восстановления

Изнашивание деталей может быть механическим (в том числе абразивным и усталостным), молекулярно-механическим и коррозионно-механическим. При механическом изнашивании (сопряжений вал - подшипник, станина - стол, поршень - цилиндр; деталей валов, зубьев шестерен, пружин и др.) с целью его уменьшения необходимы регулярная смазка, применение в конструкции износостойких материалов, поверхностное упрочнение, снижение шероховатости обработанных поверхностей, правильная эксплуатация оборудования. Для уменьшения молекулярно-механического изнашивания (зубчатая и винтовая пары, подшипник) при значительном удельном давлении необходимы регулярная и обильная смазка, снижение удельного давления. Коррозионно-механическое изнашивание (шейки валов и осей, опоры качения) снижают регулярной смазкой трущихся и окрашиванием нерабочих поверхностей, применением коррозионно-стойких материалов и покрытий.

В результате износа изменяются размеры и форма деталей, увеличиваются зазоры в сопряжениях подвижных деталей, нарушается плотность посадки неподвижных деталей. Предельный износ детали наступает при условии невозможности дальнейшего ее использования из-за нарушения нормальной работы узла или машины и возможности аварии. Допустимый износ детали предполагает возможность ее установки в машину без ремонта и удовлетворительную работу в течение предстоящего межремонтного периода.

Износ детали может быть определен по следующим признакам:1. обнаружение дефектов (трещин, бороздок, забоин, вмятин) и изменений формы детали при ее внешнем осмотре;2. изменение характера звука, издаваемого передачей, подшипником, соединением;3. оценка качества и формы поверхности, обработанной на станке;4. увеличение мертвого хода рукояток;5. нагрев детали;6. падение давления в гидро- или пневмосистеме.

Величина износа может быть определена одним из методов:1. методом микрометрирования - по изменению размеров детали, устанавливаемому с помощью универсальных измерительных средств;2. методом искусственных баз - по изменению размера углубления, нанесенного алмазным или твердосплавным инструментом на рабочую поверхность детали;3. косвенным методом оценки - по изменению эксплуатационных характеристик сопряжения или узла (мертвого хода, температуры, уровня шума и давления).

Регулировка и профилактическое обслуживание оборудования

С целью контроля износа деталей и своевременного устранения его последствий в процессе эксплуатации оборудования выполняются регулировка и профилактическое обслуживание. Их проводят в качестве межремонтного обслуживания сами производственные рабочие и дежурный персонал ремонтной службы (слесари-ремонтники, шорники, смазчики, электрики), исходя из результатов периодических осмотров, проверок геометрической и кинематической точности оборудования, испытаний его в работе, а также по требованию обслуживающего персонала или службы отдела технического контроля. Межремонтное обслуживание проводится, как правило, без простоя оборудования, в обеденные и другие перерывы в работе. В комплекс работ по регулировке оборудования входят устранение биений, зазоров и люфтов в передачах и соединениях, подтягивание клиньев и зажимных планок, регулировка муфт, тормозов, пружин, натяжения ремней и цепей, уплотнение деталей гидро- и пневмосистем, проверка работы смазочной системы, системы охлаждения, сети освещения, выключателей и переключателей. При межремонтном профилактическом обслуживании заменяют изношенные детали - ремни, шпонки, крепеж, тормозные накладки, пальцы, втулки, собачки и т. п. Регулировочные работы и профилактическое обслуживание оборудования слесарями-ремонтниками выполняются при участии производственного рабочего. Смотрите также:

www.webrarium.ru

Износ деталей машин, виды износа, определение.

АвтомобилиАстрономияБиологияГеографияДом и садДругие языкиДругоеИнформатикаИсторияКультураЛитератураЛогикаМатематикаМедицинаМеталлургияМеханикаОбразованиеОхрана трудаПедагогикаПолитикаПравоПсихологияРелигияРиторикаСоциологияСпортСтроительствоТехнологияТуризмФизикаФилософияФинансыХимияЧерчениеЭкологияЭкономикаЭлектроника

⇐ ПредыдущаяСтр 4 из 5Следующая ⇒ Мерой физического износа детали под действием трения может служить толщина изношенного слоя (в мкм) рабочей поверхности. Она зависит от продолжительности эксплуатации и таких факторов, какматериал детали, качество обработки поверхностей, вид смазки. Установлено, что для физического износа отдельных деталей (узлов) машин под действием трения характерны три последовательные стадииинтенсивный износ в период приработки более медленное нарастание износа в период нормальной работы прогрессивное нарастание износа после достижения определенного значения. Меньше изученызакономерности физического износа деталей, разрушение которых происходит не под воздействием трения, а по другим причинам, например вследствие усталости. Еще меньше изучены закономерности физическогоизноса машин в целом эта задача является более сложной.  Во втором случае разрушение произойдет тогда, когда площадь опасного сечения уменьшится до недопустимых пределов. Обычно уменьшение площади опасного сечения связано с неудовлетворительной износостойкостью выбранного материала, т. е., несмотря на удовлетворительные прочностные характеристики, этот материал должен быть заменен более износостойким. Данный случай разрушения деталей машин часто встречается в узлах, контактирующих с абразивом, так какабразивный износ - наиболее катастрофический вид износа. Рассматриваемый вид разрушения носит двоякий характер. С одной стороны - это постепенный отказ, с другой - типичный внезапный отказ, наблюдающийся при определенных условиях. Этот вид разрушения, по сути, ухудшает первый член формулы (3), хотя, еслиразрушения еще не произошло, он определяет второй член той же формулы. В борьбе с изнашиванием деталей машин важное место принадлежит определению ведущих видов износа. Зная вид износа, можно обоснованно разрабатывать мероприятия по устранению износа в деталях машин Для защиты металлических изделий от коррозии, придания им красивого, нетускнеющего вида, защиты поверхности трущихся деталей машин и приборов от механического износа, придания поверхности изделий повышенной электропроводности или определенных. 10 Методы ремонта оборудования на предприятии. При организации ремонта различают децентрализованный и смешанный способы ремонта. При централизованном способе ремонте выполняют силами ремонтно- механического цеха – РМЦ предприятия или подрядной организацией. Централизованный способ применяют при большом количестве однотипного оборудования и большом количестве оборудования небольшой массы, удобного для демонтажа и перевозки. Централизация ремонтных работ позволяет повысить производительность труда путем предметной специализации, когда определенные виды оборудования ремонтируют на специально оснащенном участке, или профессиональной специализации, когда рабочие одной специальности, выполняют однотипные, узко ограниченные работы на оборудовании различных типов. Методы ремонта оборудования в зависимости, от вида, типа и количества оборудования, его размеров и массы, квалификации и оснащенности ремонтников, принятого на предприятии способа ремонта применяют различные методы ремонта. Служба ремонта технологического оборудования машиностроительного предприятия - это комплекс подразделений занимающихся надзором за эксплуатацией и ремонтом технологического оборудования.В процессе эксплуатации технологическое оборудование подвергается физическому и моральному износу и требует постоянного технического обслуживания. Работоспособность оборудования восстанавливается путем его ремонта. Причем в ходе ремонта должно не только восстанавливаться первоначальное состояние оборудования, но необходимо и значительно улучшать его основные технические характеристики за счет модернизации. Сущность ремонта заключается в сохранении и качественном восстановлении работоспособности оборудования путем замены или восстановления изношенных деталей и регулировки механизмов.

Лекция 2. Виды износа. Смазочные материалы. Способы борьбы с износом

Технологические процессы, осуществляемые в химической промышленности, отличаются разнообразием параметров. Эксплуатационные условия оборудования определяются главным образом температурой, давлением и физико-химическими свойствами среды.

Под надежностью оборудования понимают полное соответствие его технологическому назначению в пределах заданных параметров работы.

Долговечность – продолжительность сохранения минимально допустимой надежности в условиях эксплуатации оборудования и принятой системой обслуживания (ухода и ремонта).

1.1. Основные виды износа

Уменьшение надежности и снижение долговечности оборудования обусловливаются ухудшением его состояния в результате физического или морального износа.

Под физическим износом следует понимать изменение формы, размеров, целостности и физико-механических свойств деталей и узлов, устанавливаемое визуально или путем измерений.

Моральный износ оборудования определяется степенью отставания его технического и конструктивного назначения от уровня передовой техники (низкая производительность, качество выпускаемой продукции, КПД и т. д.).

1.1.1. Механический износ

Механический износ может выражаться в поломке, поверхностном изнашивании и снижении механических свойств детали.

• Поломка

Полная поломка детали или появление на ней трещин является результатом превышения допустимых нагрузок. Иногда причина поломки кроется в несоблюдении технологии изготовления оборудования (некачественное литье, сварка и т. д.).

• Поверхностный износ

При любых условиях эксплуатации и ухода неизбежен поверхностный износ деталей, соприкасающихся с другими деталями или средами. Характер и величина износа зависят от различных факторов:

физико-механических свойств трущихся деталей и сред;

удельных нагрузок;

относительных скоростей движения и т. д.

• Износ под действием сил трения

Износ представляет собой постепенное разрушение поверхности материала, которое может сопровождаться отделением частиц от поверхности, переносом частиц одного тела на поверхность сопряженного тела, изменением геометрической формы трущихся поверхностей и свойств поверхностных слоев материала.

• Истирание

Истирание – это относительное движение прижатых друг к другу деталей. Трущиеся поверхности при любой обработке имеют шероховатость, т. е. выемки и бугорки. При взаимном движении бугорки сглаживаются. В результате постепенной приработки трущихся поверхностей работа трения уменьшится и износ прекратится. Поэтому очень важно соблюдать установленный режим обкатки нового оборудования.

Другой причиной истирания может быть молекулярное соприкосновение поверхностей на отдельных участках, при котором происходит их слияние приваркой. При относительном движении поверхностей места приварки разрушаются: множество частиц отрывается от поверхностей трения.

При трении поверхности деталей нагреваются. В результате этого аморфные слои приработанных поверхностей в определенных условиях размягчаются, переносятся на определенные расстояния и, попав во впадины, затвердевают.

• Задирание

Задирание – это образование довольно глубоких канавок на поверхности, что служит предпосылкой для дальнейшего интенсивного истирания. Установлено, что наиболее часты случаи задирания в трущихся парах, изготовленных из одинакового металла.

• Абразивное истирание

Кроме твердых частиц, образующихся при истирании, на трущиеся поверхности попадает множество мелких частиц в виде пыли, песка, окалины, нагара. Они заносятся вместе со смазкой или образуются при определенных условиях эксплуатации. Влияние этих частиц невелико, если размеры их меньше толщины слоя смазки.

• Деформация смятия и усталостное выкрашивание

При низком качестве обработки трущихся поверхностей фактическая площадь контакта намного меньше теоретической: детали соприкасаются только выступающими гребнями. При достижении предельного давления происходит деформация смятия участков, выступающих за среднюю поверхность контакта.

Частое изменение направления и величины нагрузки на трущиеся поверхности приводит к усталости металла, в результате чего с поверхностей отслаиваются отдельные частицы (усталостное выкрашивание).

1.1.2. Эрозионный износ

Многие среды, с которыми соприкасаются детали, содержат твердые частицы (соли, песок, кокс в потоках нефти; катализатор, асорбент и др.), которые вызывают абразивное истирание или стачивание. Аналогичный износ наблюдается при сильных и продолжительных ударах о поверхность жидких и паровых струй. Разрушение поверхности детали, происходящее под действием трения и удара со стороны рабочей среды, называют эрозионным износом .

1.1.3. Усталостный износ

Часты случаи, когда деталь, подвергающаяся переменным нагрузкам, ломается при напряжениях, значительно меньших, чем предел прочности материала детали. Полное или частичное разрушение детали под действием напряжений, величина которых меньше предела прочности, называют усталостным износом .

1.1.4. Коррозионный износ

Под коррозией понимают разрушение поверхности металла, являющееся следствием протекания химических или электрохимических процессов. Коррозия бывает сплошной, местной, межкристаллитной и селективной.

При сплошной коррозии поверхность детали изнашивается относительно равномерно. По степени равномерности коррозионного разрушения поверхностного слоя различают сплошную равномерную (см. рис. 2.1, а) и сплошную неравномерную (см. рис. 2.1, б).

При местной коррозии разрушение распространяется не по всей поверхности контакта со средой, а охватывает только отдельные участки поверхности и локализуется на них. При этом образуются кратеры и углубления, развитие которых может привести к появлению сквозных отверстий. Разновидностями местной коррозии являются: коррозия отдельными пятнами (см. рис. 2.1, в), язвенная (см. рис. 2.1, г), точечная (см. рис. 2.1, д).

Межкристаллитная (или интеркристаллитная) коррозия – разрушение металлов по границе зерен (рис. 2.1, е). Этот вид коррозии характерен для деталей, изготовленных из хромоникелевых сталей, медно-алюминиевых, магниево-алюминиевых и других сплавов.

Глубоко проникшую межкристаллитную коррозию называют транскристаллитной (рис. 2.1, ж).

Селективная (структурно-избирательная) коррозия заключается в разрушении одной или одновременно нескольких структурных составляющих металла (рис. 2.1, з).

Рис. 2.1. Характер и формы распространения коррозионного износа:
а – сплошной равномерный; б – сплошной неравномерный; в – местный;
г – язвенный; д – точечный; е – межкристаллитный; ж – транскристаллитный;
з – структурно-избирательный

По механизму действия различают химическую и электрохимическую коррозию.

Химическая коррозия – разъедание металла химически активными веществами (кислотами, щелочами, растворами солей и др.).

Широко распространена электрохимическая коррозия, протекающая в водных растворах электролитов, в среде влажных газов и щелочей под действием электрического тока. При этом ионы металла переходят в раствор электролита.

Подземная (почвенная ) коррозия является результатом воздействия почвы на металл. В большинстве случаев она происходит при аэрации и носит местный характер. Разновидностью почвенной коррозии является биокоррозия (микробиологическая коррозия), вызываемая микроорганизмами. Чаще всего она появляется в земляном грунте, в канавах, в морском или речном иле.

Наружные поверхности оборудования, трубопроводов, металлоконструкций подвержены атмосферной коррозии, протекающей в присутствии избыточного количества кислорода при попеременном действии на металл влаги и сухого воздуха.

В химической аппаратуре возможна так называемая контактная коррозия. Она возникает на участке контакта двух различных или одинаковых металлов, находящихся в разных состояниях.

1.1.5. Тепловой износ

Значительная часть оборудования химических и нефтехимических заводов работает при высоких температурах. В этих условиях, находясь в напряженном состоянии, стальная конструкция с течением времени подвергается ползучести и релаксации.

Явление ползучести заключается с медленной пластической деформации конструктивного элемента под действием неизменной нагрузки. Если напряжения невелики, то рост деформации с течением времени может прекратиться. При больших напряжениях деформации могут возрастать до тех пор, пока изделие не разрушится.

Под релаксацией понимается самопроизвольное снижение напряжения в детали, при неизменной величине ее деформации, под действием высокой температуры. Релаксация может привести к разгерметизации оборудования и авариям.

Нарушение стабильности структуры при высоких температурах обусловлено графитизацией, сфероидизацией и межкристаллитной коррозией.

Процесс графитизации представляет собой разрушение карбида с образованием свободного графита, в результате чего снижается ударная вязкость металла. Графитизации подвержены серый чугун, углеродистые и молибденовые стали при температурах свыше 500 °С.

Сфероидизация существенно не влияет на прочность сталей. Она заключается в том, что пластинчатый перлит с течением времени принимает круглую зернистую форму.

1.2. Способы контроля и измерения величины износа

Для оценки коррозионного разрушения применяют качественный и количественный методы.

Качественный метод заключается в визуальном осмотре образца и рассмотрении его под микроскопом с целью проверки состояния поверхности, обнаружении продуктов коррозии на этих поверхностях или в среде, установлении изменения окраски и физико-химических свойств среды.

Количественный метод состоит в определении скорости коррозии и фактических механических характеристик металла.

Показателем величины коррозии служит глубина поражения металла в отдельных точках, определяемая с помощью специальных приборов. Характер коррозии и ее скорость определяют путем систематических осмотров и замеров, производимых периодически в течение всего срока службы оборудования. Однако такие периодические обследования требуют довольно частого отключения аппаратов, их подготовки и вскрытия, что уменьшает производительное время работы.

Поэтому предпочтение отдают методу непрерывного контроля с помощью зондов. Принцип работы зонда основан на контроле изменения электрического сопротивления образцов, изготовленных из того же материала, что и исследуемое оборудование. Образец определенных размеров и формы помещают внутри аппарата на тех участках, где изучение характера коррозии металла или агрессивных свойств среды представляют наибольший интерес. Показания всех зондов вынесены на один щит.

Труднее осуществить контроль за коррозионным разрушением неметаллических материалов. Механизм разрушения полимерных материалов отличается от коррозии металлов и изучен недостаточно. Трудность заключается в том, что полимер набухает в среде и быстро растворяется. Эти процессы за счет диффузии распространяются в глубь полимерного материала.

Наиболее простой и распространенный метод определения величины износа – микрометраж , т. е. измерение фактических размеров деталей с помощью разнообразных инструментов (штангенциркулей, микрометров, калибров, шаблонов и др.).

Для более точного определения суммарной величины износа пользуются методом, заключающимся в определении потери массы образцом в результате износа. При этом методе необходимы тщательная очистка и промывка деталей и высокочувствительные весы.

В некоторых случаях, когда требуется контролировать износ оборудования в процессе его работы (на ходу), пользуются интегральным методом , предусматривающим определение количества стали или чугуна, перешедшего в смазочное масло в результате износа поверхностей трения. Для этого берут пробу масла на химический анализ.

Кроме нормального износа, в практике нередки случаи так называемого катастрофического износа, протекающего весьма быстро, а иногда мгновенно (поломка). Возможность катастрофического износа следует устанавливать как можно скорее, чтобы предотвратить аварии. Для этого пользуются всеми возможными способами внешнего осмотра и проверкой на ощупь.

При внешнем осмотре проверяют правильность взаимного расположения деталей и узлов машины, плотность и прочность соединений, крепление к фундаменту и т. д. На ощупь определяют температуру трущихся деталей и вибрацию машины или отдельных ее узлов. Повышенная температура и недопустимая вибрация могут быть следствием усиленного износа.

Поломку движущихся деталей легко установить по стуку или шуму на слух или с помощью специального слухового прибора.

Износ является процессом случайным, т. к. зависит от большого количества факторов. Поэтому аналитическое описание износа выполняется по средним значениям показателей износа.

Скорость изнашивания – абсолютный износ детали во времени, выраженный в линейных, массовых или объемных единицах, и измеряется в мкм/ч, г/ч, мм 3 /ч соответственно.

Интенсивность изнашивания – это отношение абсолютного износа к пути скольжения (мкм/км, м/м).

Интенсивность линейного изнашивания определяется по уравнению

I h = h /L ,

где h – высота изношенного слоя;
L – длина пути трения.

Интенсивность массового изнашивания определяется по уравнению

I m = M /FL

где M – масса изношенного металла;
F – номинальная поверхность площади трения.

Зависимость между I h и I m определяется по формуле

I h = I m ρ,

где ρ – плотность металла.

При повышении температуры уменьшается твердость материала, и для описания интенсивности изнашивания от температуры используется уравнение

I = A exp(BT ),

где A , B – постоянные.

Для описания зависимости интенсивности изнашивания от давления P обычно применяется степенное уравнение

I = CP n ,

где C , n – постоянные.

Чистота обработки поверхностей определяет фактическую поверхность контакта трущихся деталей. Чистота обработки определяет в основном износ в период обкатки. На рис. 2.2 показано изменение шероховатости поверхности во времени при различной начальной чистоте обработки. Время τ 1 характеризует период приработки, т. е. когда наблюдается заметное изменение шероховатости. При τ >τ 1 наблюдается период установившегося износа.

Оптимальная шероховатость зависит от свойств материалов, формы деталей, условий работы пар трения и наличия смазки.

Характер износа деталей во времени представлен на рис. 2.3. Начальное значение зазора в соединении определяется конструкцией соединения. Кривая износа может быть разбита на следующие участки:

I – период приработки, характеризующийся повышенным износом вследствие быстрого разрушения микронеровностей;

II – период нормального износа, характеризующийся постоянной скоростью износа;

III – период аварийного износа, характеризующийся возрастанием скорости износа.

Зазор δ 2 , соответствующий переходу от периода нормального износа к аварийному износу, является предельно допустимым. Численные значения δ 2 приводятся в технических условиях на ремонт машины.

Из кривой износа следует, что скорость износа (тангенс угла наклона касательной к кривой износа) в период приработки уменьшается, в период нормальной эксплуатации остается постоянной, а при аварийном износе увеличивается. В общем виде уравнение износа будет иметь вид

Простейшая линейная зависимость имеет вид

где A , B – коэффициенты.

НАДЕЖНОСТЬ И РЕМОНТОПРИГОДНОСТЬ ОБОРУДОВАНИЯ

Любой аппарат после изготовления или ремонта должен отработать определенное время. Необходимость и частота ремонтов определяются его надежностью.

Надежность – свойство изделия выполнять свои функции, сохраняя эксплуатационные показатели в заданных пределах в течение требуемого промежутка времени.

Работоспособность – состояние объекта, при котором он способен выполнять заданные функции, сохраняя значения заданных параметров в пределах, установленных нормативно-технической документацией.

Неработоспособность – состояние объекта, при котором значение хотя бы одного из заданных параметров не соответствует требованиям нормативно-технической документации.

Безотказность – свойство объекта непрерывно сохранять работоспособность в течение некоторого промежутка времени.

Отказ – событие, заключающееся в нарушении работоспособности объекта.

Предельное состояние – это состояние объекта, при котором его дальнейшая эксплуатация должна быть прекращена из-за неустранимого нарушения требований безопасности.

Наработка – продолжительность или объем работы объекта.

Технический ресурс – наработка объекта от начала эксплуатации или ее возобновления после капитального ремонта до наступления предельного состояния.

Долговечность – свойство объекта сохранять работоспособность до наступления предельного состояния при установленной системе технического обслуживания и ремонта.

Ремонтопригодность – свойство объекта, заключающееся в приспособленности к предупреждению и обнаружению причин возникновения его отказов и устранению их последствий путем проведения ремонтов.

Ремонтируемый объект – это объект, исправность и работоспособность которого в случае возникновения отказа или повреждения подлежит восстановлению.

Неремонтируемый объект – это объект, исправность и работоспособность которого в случае возникновения отказа или повреждения не подлежит восстановлению.

Приведенные определения показывают, что надежность оборудования зависит от качества технического обслуживания и ремонтов. Наиболее важное значение вопросы надежности должны иметь при разработке нового оборудования. В химической промышленности большая роль в повышении надежности отводится ремонтным службам.

Выход деталей из строя чаще всего происходит не из-за недостаточной прочности, а вследствие износа рабочих поверхностей.

Вторичный ресурс , т. е. ресурс, приобретаемый после первого капитального ремонта, не всегда равен первичному ресурсу новой машины. В машине как бы накапливается усталость или старение, не устраняемые при капитальном ремонте. Однако основной причиной низкого вторичного ресурса является более низкое качество ремонтных работ по сравнению с качеством работ, проводимых при изготовлении машины на специализированном машиностроительном заводе.

Количественные показатели надежности выражаются в виде каких-либо абсолютных или относительных величин. Точно измерить или предсказать надежность нельзя; ее можно только приближенно оценить путем специально организованных испытаний или сбора эксплуатационных данных.

Показателем надежности является также интенсивность отказов λ – количество отказов оборудования в единицу времени, отнесенное к количеству эксплуатируемого однотипного оборудования.

В соответствии с физической картиной износа строится кривая интенсивности отказов детали (рис. 2.4). Участок I характеризует изменение интенсивности отказов в период приработки, участок II – интенсивность отказов в период нормальной работы, участок III – изменение интенсивности отказов в период повышенного износа.

Рис. 2.4. Кривая интенсивности внезапных отказов λ детали

Возможные виды отказов:

1. Отказы в ранний период эксплуатации машины. Приработочные отказы являются следствием несовершенства технологии изготовления деталей или некачественной сборки и контроля.

2. Внезапные отказы – имеют место при внезапной концентрации нагрузки, превышающей расчетную. Они возникают случайно, и предсказать их появление невозможно, но определить вероятность случайных отказов можно.

3. Отказы, вызываемые износом деталей, являются результатом старения машины. Средством их предотвращения служат своевременные осмотры, смазка, ремонт и замена изношенных деталей.

Ремонтопригодность характеризуется приспособленностью машины к выявлению повреждений, ремонтодоступностью и ремонтоспособностью.

Приспособленность к определению повреждений, к диагностике технического состояния без разборки машины зависит от конструкции, наличия предохранительных, сигнальных, измерительных устройств и открытых для обозрения узлов.

Ремонтодоступность оценивается легкостью доступа к узлам и отдельным деталям для осмотра и ремонта и зависит от наличия открываемых люков и крышек.

Ремонтоспособность определяется способностью машины к замене деталей и способностью деталей к восстановлению.

Количественно ремонтопригодность характеризуется долей времени исправной работы аппарата:

где T б – продолжительность безотказной работы;
T р – продолжительность простоя на ремонте;
T о – время, затраченное на техническое обслуживание.

Основные требования к ремонтопригодности оборудования можно разделить на две группы.

К 1-й группе относятся требования, обеспечивающие ремонтопригодность оборудования при осмотре и ремонте на месте:

а) свободный доступ к узлам и деталям, подлежащим осмотру, регулировке или замене;

б) быстрая замена изнашивающихся деталей;

в) наладка взаимодействия узлов и деталей, нарушенного в процессе работы;

г) проверка качества смазки, ее замена или пополнение на месте работы оборудования;

д) быстрое определение причин аварий и отказов в работе оборудования и их устранение.

Ко 2-й группе относятся требования, обеспечивающие ремонтопригодность при ремонте в РМЦ предприятий:

а) простота разборки и сборки узлов, а также комплексов;

б) применение простых средств механизации на операциях разборки и сборки;

в) максимальная возможность восстановления номинальных размеров изнашивающихся элементов;

г) простота проверки состояния деталей и узлов после стендовых испытаний;

д) возможность проверки взаимодействия всех частей оборудования после ремонта.

Износом называется постепенное поверхностное разрушение материала детали, сопровождающееся отделением от него частиц, переносом частиц на сопряженную поверхность детали, а также изменением качества поверхности – ее геометрии и свойств и поверхностных слоев материала.

В практике встречается нормальный и катастрофический износ. Нормальный износ может быть заранее оценен и учтен при планировании ремонтных работ, а катастрофический износ выводит машину из строя внезапно.

Уменьшение величины нормального износа и вероятности катастрофического дает увеличение общего срока службы машины, а также снижает стоимость и продолжительность ее ремонтов.

Износ происходит вследствие механического, теплового, химического и электрического воздействия на материал соприкасающегося с материалом трущегося тела, воздействия свободных твердых частиц другого материала или окружающей среды.

Износ, так же как и трение, связан со сложными, недостаточно изученными явлениями в поверхностных слоях материала.

Истирание наблюдается при относительном движении прижатых друг к другу поверхностей. На истирание расходуется часть энергии трения.

Процесс истирания объясняется следующими явлениями:

• а) выступающие неровности соприкасающихся деталей при движении задевают друг за друга и механически отрывают частицы металла с поверхностей;
• б) поверхности приходят на отдельных участках в молекулярное соприкосновение, как бы привариваясь друг к другу; при дальнейшем относительном движении происходит разрушение мест приварки, сопровождающееся отрывом приставших частиц с сопряженных поверхностей;
• в) аморфные слои приработанных поверхностей в отдельных точках сильно нагреваются и размягчаются; при относительном движении поверхностей размягченные частицы переносятся со своих мест на значительные расстояния, по пути застывают и оказываются отделенными. При истирании может имеет место сочетание перечисленных явлений.

Абразивный износ наблюдается при попадании на трущиеся поверхности мелких частиц высокой твердости (абразива шлифовального круга, окалины, песка и т.д).

При жидкостном трении свободные частицы, имеющие размеры меньше толщины масляного слоя, оказывают сравнительно слабое влияние на износ поверхностей.

При нежидкостном трении, а также когда размер частиц превышает толщину масляного слоя, наблюдается интенсивный износ поверхностей. Следы износа имеют вид мелких продольных канавок.

Когда одна трущаяся поверхность имеет малую твердость, абразивному износу подвергается главным образом другая поверхность. Это объясняется более прочным удерживанием частиц абразива на менее твердой поверхности за счет того, что частицы под внешним давлением углубляются в менее твердую поверхность и удерживаются в ней, и, следовательно, происходит меньше движения частиц абразива относительно мягкой поверхности, чем относительно твердой.

Задиры на поверхности проявляются в быстром образовании продольных канавок значительной глубины (до 1 мм и больше). Явление задиров для большинства машин относится к категории катастрофического износа. Процесс образования задиров объясняется сцеплением трущихся поверхностей в отдельных местах, вырыванием значительного количества металла с одной поверхности и появлением нароста на другой. При дальнейшем относительном движении поверхности нарост вызывает появление задира и дальнейшего прогрессивного разрушения поверхности.

Большая опасность задира получается при поверхностях из одинаковых металлов. Попадание абразивных частиц может послужить самостоятельной причиной задира (при достаточно крупных частицах) или способствовать началу описанного выше процесса вследствие повышения удельного давления в точке, расположенной впереди зерна абразива, где происходит выпучивание металла.

Усталостное выкрашивание заключается в отслаивании частиц металла с трущихся поверхностей вследствие явления усталости при периодически изменяющихся нагрузках. Явление усталостного износа обычно наблюдается в высших кинематических парах, главным образом при обильной смазке. Последнее объясняется внедрением жидкости в микротрещины на поверхности, что способствует разрушению последней. Смятие , постепенно возрастающее, наблюдается при недопустимо больших удельных давлениях или при плохо подогнанных, выставленных и обработанных, не прошедших предварительной приработки поверхностях.

Коррозионный износ является следствием химического или электрического воздействия среды; на интенсивность коррозии оказывает большое влияние нагрев поверхности детали, ускоряющий процесс износа.

Факторы, влияющие на износ трущихся поверхностей:

• а) материалы трущихся поверхностей и их термообработка;
• б) качество поверхностей трения;
• в) степень загрязнения мест трения;
• г) характер и род смазки;
• д) величина удельного давления;
• е) величина удельной работы трения;
• ж) скорость.

Обычно износ металлов получается тем меньше, чем выше их твердость. Поэтому для повышения износостойкости рекомендуется применять для поверхностей стальных и чугунных деталей термическую обработку, насыщение поверхностных слоев соответствующими веществами (цементация, азотизация), а также поверхностные покрытия износостойким материалом (например, хромом, твердым сплавом).

При необходимости для термообработки отдельных участков крупных стальных и чугунных деталей производится по-

верхностный нагрев нужных мест токами высокой частоты или газовым пламенем, а покрытие твердым сплавом производится методом электроэрозионной обработки.

2. Способы выражения величины износа

Износостойкость является эксплуатационным или служебным свойством материала, детали или сопряжения (трущихся поверхностей), поэтому износ может выражаться различными способами, ближе всего характеризующими их служебное назначение. Во многих случаях наиболее удобно выражать износ величиной уменьшения линейного размера тела в направлении, нормальном к поверхности (линейный износ). Если линейный износ Δh произошел на пути трения Δs за время Δt, то отношение Δh: Δs явится «интенсивностью линейного износа», или «темпом линейного износа», а отношение Δh: Δt – «скоростью линейного износа».

3. Учет приработки

Во всех процессах трения и изнашивания важное значение имеет приработка в начале эксплуатации машины. Приработкой называется процесс постепенного изменения в результате изнашивания начальной микрогеометрии (ее величины и напраления) и взаимного прилегания обеих поверхностей деталей до достижения стабильной шероховатости и постоянной величины прилегания.

В интенсивности изнашивания сопряжений деталей машин часто наблюдаются периоды приработки а , характеризующиеся повышенным размерным износом, и нормальной работы б , более устойчивой к износу (рис. 3).

Рис. 3. а – приработки; б – нормальной работы

Во время приработки интенсивность изнашивания постепенно снижается. Одновременно с явлениями изменения шероховатости и увеличения поверхности прилегания часто в процессе приработки происходит изменение физико-механических свойств поверхностных слоев трущихся металлов, поскольку в контакте преобладают пластические деформации (главным образом вследствие наклепа).

Высота и характер макро- и микронеровностей на трущихся поверхностях оказывают большое влияние на первоначальную стадию износа и изменение размера детали после приработки, потому что при уменьшении площади контакта поверхностей, из-за макро- и микронеровностей, возникают более высокие контактные напряжения, чем при более полном их прилегании.

Применение отделочных операций (выхаживания, суперфиниширования, хонингования, шабрения, притирки, доводки и др.) при обработке трущихся поверхностей уменьшает высоту неровностей и позволяет обеспечить более полное их прилегание.

Улучшение поверхностей трения происходит также в процессе первоначальной приработки, которая для устранения опасности задиров часто производится на пониженных режимах работы.

Заданным внешним условиям трения (нагрузка, скорость, смазка и т.п.) соответствует определенное состояние приработанности; при утяжелении этих условий происходит дополнительная приработка поверхностей.

4. Влияние условий работы на износ деталей

Распределение износа между трущимися поверхностями, а также по их длине и ширине имеет большое значение для работы механизма, долговечности деталей и стоимости ремонта.

В каждой трущейся паре предпочтителен более сильный износ простой и легко заменяемой детали и менее сильныйсложной и дорогой. При конструировании машин это учитывается соответствующим выбором материалов:

• сложная деталь делается из более твердого металла и часто подвергается термической обработке и поверхностным покрытиям;
• более простая деталь выполняется из более мягкого металла (например, втулки, вкладыши и т.д.).

Распределение износа по поверхности трения зависит от формы поверхности и условий работы пары.

Во вращательной паре с одним неподвижным и одним вращающимся элементами имеют место три следующих характерных случая распределения износа (а – подвижный вал, б – вал неподвижный).

– износ вращающегося элемента будет равномерным по всей поверхности, а неподвижного элемента – сосредоточен на одном участке поверхности (рис. 4). В результате ось вращения сместится в сторону местного износа, при этом положение ее центра вращения детали и ее балансировка не нарушаются. Неподвижным может быть как охватывающий, так и охватываемый элемент.

Вектор нагружающей силы следует за движением вращающегося элемента (рис. 5) – износ неподвижного элемента получается равномерным, износ вращающегося элемента – местным. Ось вращения после износа поверхностей соприкосновения не изменит своего положения, но вращающаяся деталь сместится относительно нее в сторону местного износа, что может привести к заметному увеличению дисбаланса,

Вектор нагружающей силы и подвижный элемент пары вращаются с различными угловыми скоростями – износ обеих трущихся поверхностей получается равномерным (рис. 6).

Рис. 4

Рис. 5.

К этому же случаю (рис. 6, в) относятся два вращающихся с различной скоростью элемента при постоянном направлении вектора нагружающей силы.

Рис. 6.

В двух первых случаях линейный суммарный износ может получиться меньшим, если из более износостойкого (твердого) материала будет изготовлена деталь с местным характером износа. Однако на практике обычно применяется обратное соотношение твердости поверхности материалов деталей по следующим соображениям:

• сочетание слабого равномерного износа Δ1 одной детали с более сильным местным износом Δ2 другой детали (рис. 7, а) не приводит к существенному нарушению характера контакта поверхностей.

Незначительное по величине уменьшение радиуса кривизны твердой равномерно изнашивающейся детали компенсируется местным износом другой детали, при этом зона контакта α (рис. 7, а) практически не уменьшается и удельное давление на поверхностях не возрастает.

Рис. 7.

Если же соотношение твердости поверхностей взять обратным рассмотренному, то сильный равномерный износ Δ1 мягкой детали при слабом местном износе Δ2 твердой детали приведет к значительному уменьшению зоны контакта α (рис. 7, б), увеличению удельного давления и повышению интенсивности износа;

• замена детали с местным износом на новую восстанавливает нарушенное первоначальное положение оси вращения или положения центра вращения. Равномерное распределение износа в сочетании с большей твердостью металла обеспечивает незначительный износ более сложной и дорогой детали без нарушения в ней положения центра вращения изнашивающейся поверхности; местный характер износа в сочетании с мягким металлом концентрирует износ на менее трудоемкой, легко заменяемой детали (обычно втулка или вкладыш), отчего ремонт машины упрощается.

Третий случай (рис. 6, в) характеризуется наименьшей величиной линейного суммарного износа поверхностей. Смещения оси вращения вследствие износа здесь не произойдет, нарушение же положения центра вращения поверхности будет равно сумме радиальных износов обоих элементов. Удельная работа трения, приходящаяся на единицу площади поверхности и равная произведению силы трения на относительное перемещение поверхностей, будет одинакова и равномерно распределена по обеим поверхностям. Поэтому выбор соотношения твердости поверхностей деталей диктуется только желанием сконцентрировать износ на той или иной детали по соображениям удобства ремонта. Обычно в таких случаях обе поверхности стремятся выполнить с возможно большей износостойкостью.

Третий случай в чистом виде на практике встречается редко. Примером использования рассмотренного принципа может служить посадка неподвижного наружного кольца шарикоподшипника в корпус механизма с небольшим натягом; как установлено практикой, кольцо при работе постепенно поворачивается, обеспечивая равномерный износ дорожки, по которой катаются шарики.

В поступательной паре всегда наблюдается тенденция к неравномерному износу поверхностей в связи с тем, что отдельные участки последних периодически выходят из соприкосновения.

Неравномерный износ поверхностей со временем приводит к искажению их формы и нарушению правильного контакта. Чтобы ослабить это явление, следует для детали, имеющей равномерное или близкое к нему распределение удельной мощности сил трения, выбирать менее твердый материал, чем для сопряженной детали, работающей с сильно изменяющейся по длине удельной мощностью сил трения.

Постоянство режима работы пары облегчает борьбу с износом. Например, если вал работает с постоянным числом оборотов в минуту, имеется возможность выбрать для его подшипников оптимальный режим жидкостного трения; если же число оборотов в минуту меняется в пределах 1:50 (металлорежущие станки), становится невозможным обеспечить жидкостное трение в подшипниках на всем диапазоне скоростей вращения. В этом случае выгодно применять подшипники качения.

Режим работы кинематических пар нарушается при разбеге и выбеге машины. Наблюдениями установлено, что подшипники автомобильного двигателя за периоды разбега и выбега изнашиваются больше, чем за все время работы при установившемся движении. Одной из действенных мер борьбы с повышенным износом при разбеге машины является обильная подача смазки перед пуском машины насосом или ручным лубрикатором.
